近年來，包括電動車在內的運輸設備的電動化急速發展。其中，電池、電機以及逆變器發揮了極其重要的作用。特別逆變器是將來自電池的直流轉換為交流從而來驅動電機，所以在車輛減速時會通過將反向電動勢返回至電池從而實現能量的充電。通過這種高效率的能量轉換，可延長電動車輛的行駛距離、縮短充電時間等，為提高節能性能作出了很大的貢獻。因此對于逆變器的開發以及評估是必不可少的項目。

　　連接在逆變器輸入端的電容器對于可以確保穩定地提供電力十分重要。電容器可以使電壓變得平整，并且可以對應急劇的功率變動。通常情況下會使用數百μF~數千μF容量的電容器，根據系統的功率要求進行選擇。

　　推薦使用產品

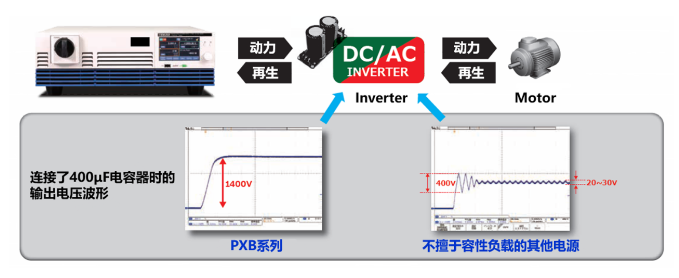

　　菊水的雙方向大功率直流電源PXB系列是事先設想了連接此類容性負載(電容器等)的情況下所開發的產品，所以即使是連接了數百μF的容性負載也可提供穩定的輸出波形。通常對于容性負載的輸出波形穩定性是不會在彩頁或者是說明書上記載的，所以很多用戶都會忽視這個功能，但是一旦忽視這個功能，則可能導致提供的功率波形不穩定從而影響試驗結果、并且其再現性也會下降。所以對于容性負載來說輸出波形的品質可以說是至關重要的。

　　逆變器·電機的評估試驗

　　另外，使用PXB系列的響應可變功能，即使是發生過沖或振鈴問題時，也可通過調整響應來抑制此類現象。

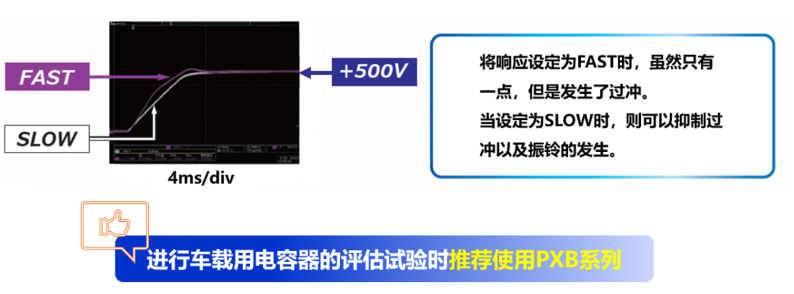

　　當PXB20K-500連接了1.6mF負載時的輸出電壓波形
