電氣產品為什么要做溫升測試？

溫升試驗的目的是測試電器產品及部件的溫度變化情況，以確定電氣產品或部件是否符合標準的要求。

溫升試驗在國標GBT7251.1和GBT22011；電子電器標準：GB8898（IEC60065），GB4943（IEC60950）、GB4706（IEC60335）、GB7000（IEC60598）中均有規定。

電氣產品正常使用時，由于大電流部件發熱，元器件長期在這種狀態下工作，可能會造成絕緣材料性能下降，造成設備老化、著火甚至人身傷害。為了規避此類風險，需要對產品做溫升試驗。

您的溫度測試方法正確嗎？

測試溫度時，一般會使用膠帶將熱電偶固定在被測物上，但您是否知道，不同膠帶和不同貼法都會影響溫度測試的準確性。

我們找了一些常用膠帶，做了一組對比實驗。

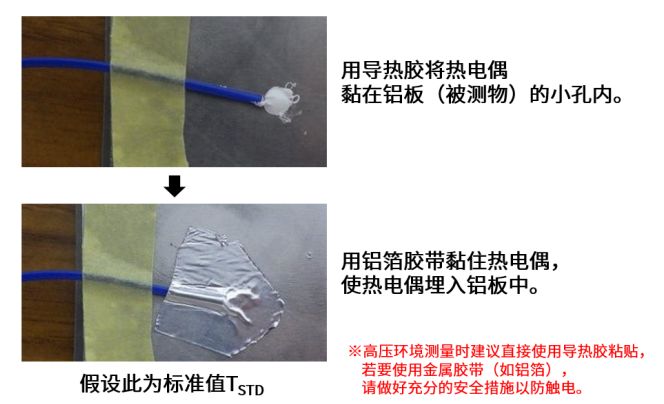

基于熱電偶的鋁板表面溫度測量實驗

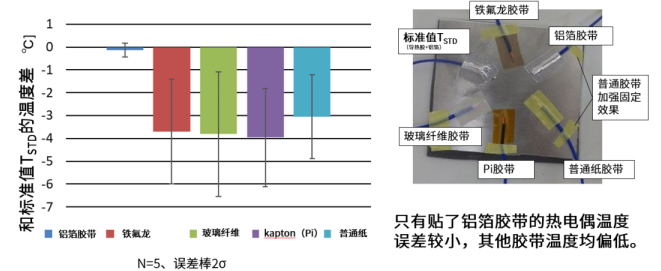

膠帶種類的影響

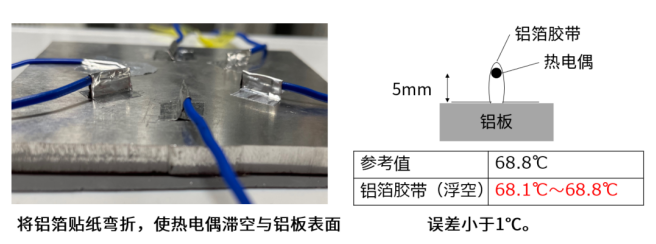

極端示例

由此可見，相較于其他常用膠帶，導熱性能高的鋁箔膠帶，對準確測量溫度有著非常大的幫助。而我們通常理解的“熱電偶必須要緊貼被測物”，并不是準確測溫的關鍵問題。真正重要的，是必須保證熱電偶與被測對象，以非常小的熱阻進行接觸這一點。

適用于高壓工況溫度測量的K型熱電偶

       前文提到，電子部件的性能和壽命依賴于對器件溫度的控制，溫度對于產品的研發，比如新能源汽車及家電產品的研發來說是個重要的參數。而廠家在測試產品性能時，大多都會模擬實際工況做評估，此時的溫度測量就需要在高壓環境下進行操作。還有非常受關注的光伏行業，電壓測試需求已達1500V，高壓環境下的測試已經越來越普遍。

高壓環境的溫度測量，如果熱電偶選擇不當，可能會發生：

· 測量數據誤差嚴重或無效，浪費工時

· 設備啟動時的過電壓沿著熱電偶反灌入測量儀器，造成儀器設備損壞

· 熱電偶絕緣不良，造成實驗事故或人員傷害

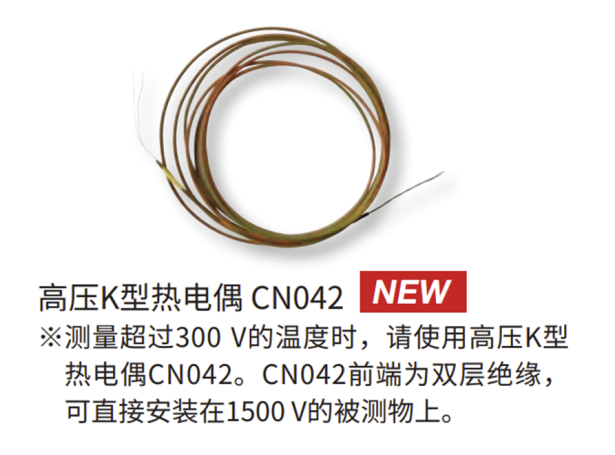

· 日置CN042 高壓K型熱電偶輕松解決以上問題

CN042前端的雙層絕緣構造，可直接安裝在1500V的被測物上。

經過TUV安全測試認證，通過了4950VAC的絕緣耐壓測試。

遵循IEC/EN61010-031線纜標準，通過了剛性測試，跌落測試，鐵球沖擊測溫點測試。

多樣的應用場景

1.搭配LR8450實現汽車各部位的

溫度測量、電池溫升試驗

相關方案在Page4：溫度測量（變頻器、電池周邊的溫度可用快10ms采樣率測量）

相關方案在Page9：電機冷卻單元的溫度分布檢查、臺架試驗中的溫度測量

2.用于測量光伏逆變器運作時的溫度影響

相關方案在Page5：儲能變流器整體測試

給研發工程師的tips

研發新產品時，一般不會在前期考慮熱設計的問題，開發流程通常為：

構思 → 設計 → 試做樣品 → 溫度測試出現問題 →返工設計 → 重復上述操作直至完成

而如果在設計之初，就考量了熱設計問題，那流程就會變為：

構思（考量了熱設計） → 設計 → 試做樣品 → 完成

如此一來，就能大大節約成本和工時，減少無效勞動，提高產品質量和工作效率。
