萬用表具有交直流電壓、電流、電阻、電容、二極管壓降等多種測量功能,是我們用來測量靜態參數的基本儀表,在電子工業領域應用廣泛。

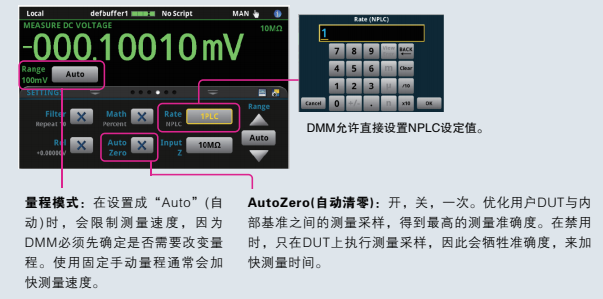

六位半萬用表它的分辨率可以達到檔位的小數點后六位。以DMM6500為例,如果需要測量非常小的電壓值,可調至200mV的檔位,能以100nV的靈敏度測試電壓。

使用萬用表準確測試參數,除了關注萬用表的精度,它的測量技巧也不可忽視。

      1.精確測量電阻選四線法

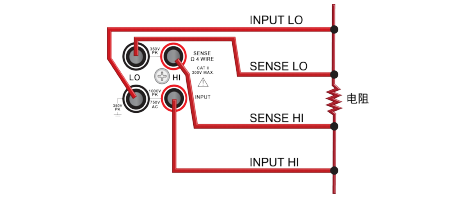

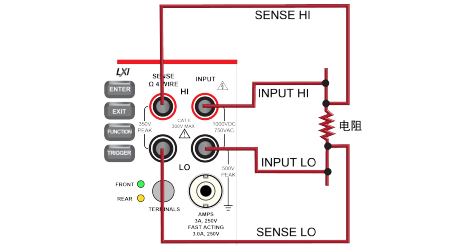

      DMM6500兼具二線法和四線法電阻測試模式。當DUT低于10Ω時,建議首先考慮四線法,采用這種配置連接時,可以盡可能避免測量中測試引線電阻帶來的誤差。            DMM6500前面板和后面板連接都是安全香蕉插孔。下圖分別是使用前部和后部輸入端子的連接方法。
