該方法用于菊水產品的串口調試。該手冊中提及的軟件KI-VISA為菊水官方的驅動軟件，可用于調試指令。菊水產品都是符合IVI標準下的設備，使用的都是標準的SPCI指令。

調試流程

 1、確認RS232C連接線序

菊水產品的RS232連接線序在產品說明書上有詳細的說明，說明書可在菊水官網上下載。

菊水設備通常的RS232線序為 2-3 3-2 5-5 （交叉線），如圖1-1所示。

圖1-1  交叉線序

      *如使用USB轉RS232C連接線，請確認轉接線的線序。

2、設置設備通信接口

通過系統設定（Configure）修改設備通信接口，完成波特率，數據位，停止位等相關設定。具體操作方法，詳見產品說明書。

    *菊水的部分產品不允許修改波特率等相關設定，詳見說明書。

    *通信接口設定完成之后必須重新啟動設備才算完成設定。

3、下載安裝調試用軟件 KI-VISA

KI-VISA 下載鏈接：http://www.kikusui.cn/resources/002/dl/KI-VISA.zip

4、使用KI-VISA調試窗口

連接設備后，打開KI-VISA,如圖1-2 KI-VISA啟動界面

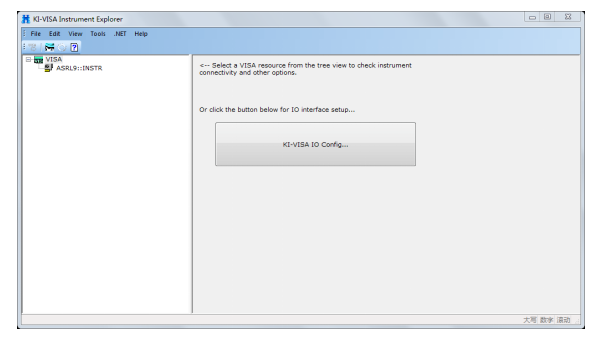

圖1-2  KI-VISA啟動界面

點擊右側 ASRL9_INSTR后，圖如1-3所示。在KI-VISA串口界面中，配置RS232相關設定，修改完成后點擊Apply Options按鍵完成修改。

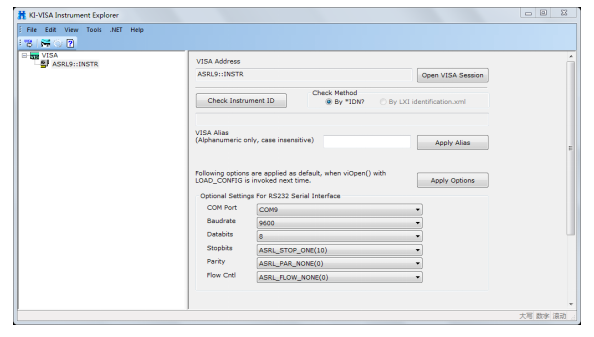

圖1-3  KI-VISA串口界面

點擊Open VISA Session按鍵，打開VISA Session，選中WriteString。如圖1-4所示。在WriteString分選頁中，寫入SCPI命令后（以*IDN?為例），點擊Execute按鈕。

*在串口調試中請特別注意停止字符串，菊水產品的停止字符串各不相同，請詳細閱讀產品說明書中對于串口的說明。\r 代表回車 \n代表換行，本例中以換行作為停止字符串。

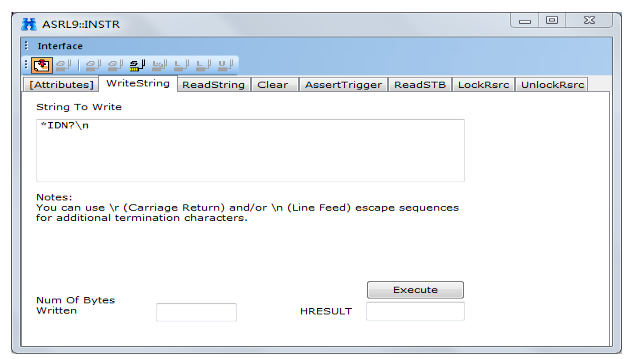

圖1-4  VISA Session_WriteString

點擊ReadString分選頁，如圖1-5 所示。點擊Execute按鈕，返回設備信息。如未能正確返回字符串請再三確認是否按照步驟完成相關設定。

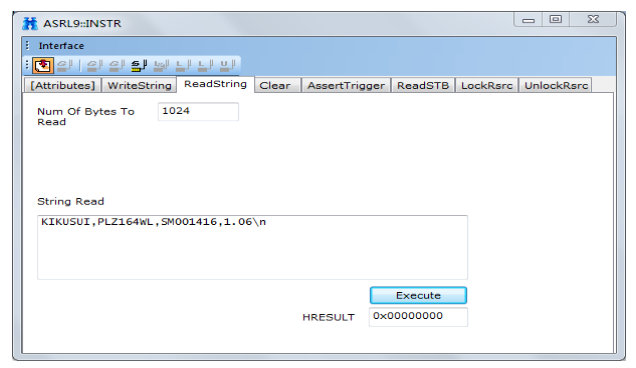

圖1-5  VISA Session_ReadString

END
