近一周，全國氣溫突然急轉直下，許多城市都迎來了2023年第一場雪。在享受雪花飛舞美景的同時，供暖系統也開始投入使用。但如何判斷身邊的供暖系統是否正常工作，是困擾供熱公司的一大問題。

　　本期將為大家介紹如何利用熱像儀快速發現地下供熱管線的破損，為保障供熱提供高效的檢測手段：

　　1、供熱管線破損檢測的重要性

　　近年來，由于供熱管網破損、漏水導致供熱效果降低甚至中斷供熱的事件日益增多，其原因主要有：管網老化、地面沉降、車輛超載重壓、周邊施工等。一般主供熱管線的熱水溫度在140℃，若發生供熱管網損壞，通常至少造成數千乃至數萬噸熱水的損失，同時還會影響到周邊大片居民區的供熱，特別在北方冬天，供熱管網的損壞將會嚴重影響居民的正常生活。

　　2、現有的檢測手段和局限性

　　壓力檢測

　　目前檢測熱水管網使用的是壓力檢測，若壓力表顯示壓力下降，則說明有破損泄漏的發生。但壓力檢測無法準確定位泄漏點。壓力表不可能遍布每條管道或每個區域，只能針對一個片區進行泄漏報警，但要查找具體的泄漏點，大部分單位采用的是觀看是否有蒸汽冒出，但有許多損壞泄漏在表面不一定有蒸汽的冒出，這對確定泄漏位置帶來了困難。

　　紅外點溫儀

　　目前有部分單位使用紅外測溫儀來進行查找，但紅外測溫儀只能檢測一個范圍的平均溫度，同時不具備與周邊溫度分布進行比對的功能，所以對泄漏點的查找準確性及檢測效率均有所欠缺。

　　3、利用熱像儀快速發現地下供熱管線的破損

　　現場案例

　　某熱電公司供熱管網發生泄漏，但在地表上看不出泄漏的痕跡，使用紅外熱像儀對該片區進行排查，在短時間內就將泄漏點探明，并進行了及時的維修。

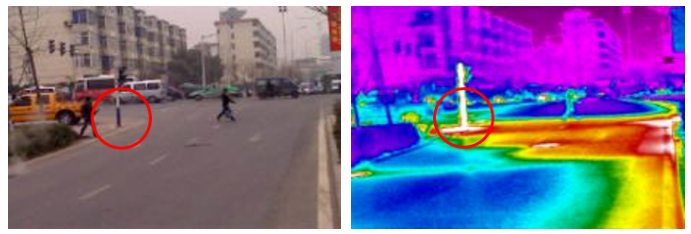

　　熱管網發生破損后在地面形成的熱分布

　　（泄漏點為紅圈處紅綠燈桿塔底部）

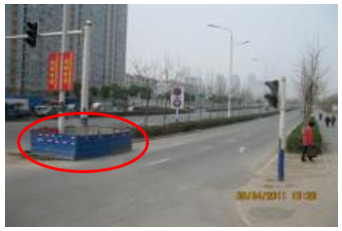

　　查到泄漏點后

　　對該處進行維修

　　挖開瀝青路面后

　　才有蒸汽冒出

　　紅外熱像儀可對泄漏點進行區域掃描，準確、快速地對地下泄漏部位進行定位，方便維修、減少能源損耗、確保冬季正常供暖。

　　4、相關案例

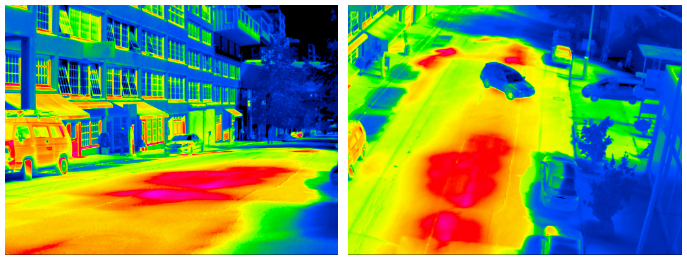

　　供熱系統泄漏

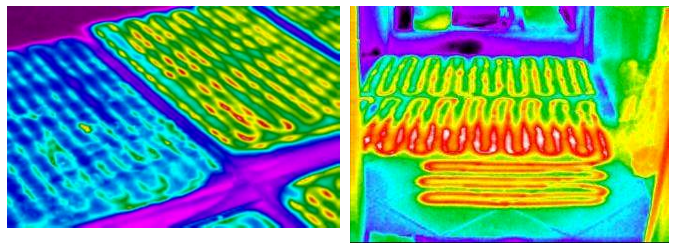

　　地暖管道間距檢測

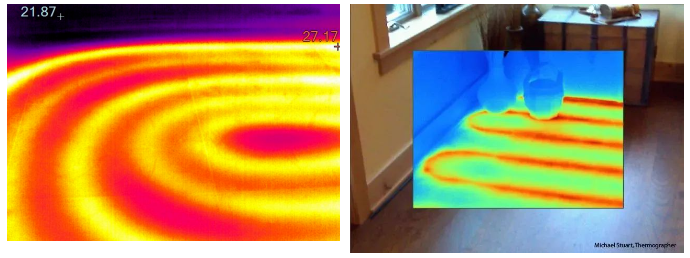

　　地暖管道供熱不均

　　推薦型號

　　01、經典銳智，煥然新生

　　Fluke Ti400U系列紅外熱像儀

　　02、全優系列，智能新生

　　Fluke TiS55+/75+紅外熱像儀

　　03、掌上新儀，質感輕·晰

　　Fluke VT06/VT08輕便型紅外熱像儀
