在電源測試中，我們除了對電源模組的輸入、器件及輸出端測試外，還有一個比較關鍵的測試，即安全工作區測試，它可以綜合評估整個電源設備能否安全工作。

　　安全工作區（SOA），顧名思義就是設備在不發生自損壞或性能下降的情況下，其運行的工作電壓和電流條件。實際上，不僅需要在安全工作區內使用IGBT、SiC、GaN等開關器件，而且還需對其所在區域進行溫度調降。通常安全工作區分為正向偏置工作區（FBSOA）和反向偏置工作區（RBSOA），分別定義了開關半導體導通期間和關斷期間可用電流和電壓條件。　　

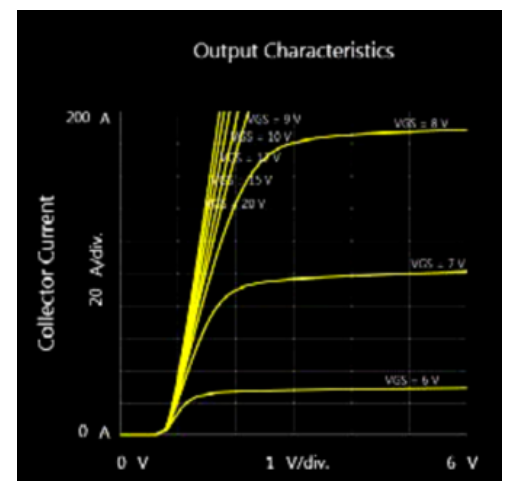

　　正向偏置

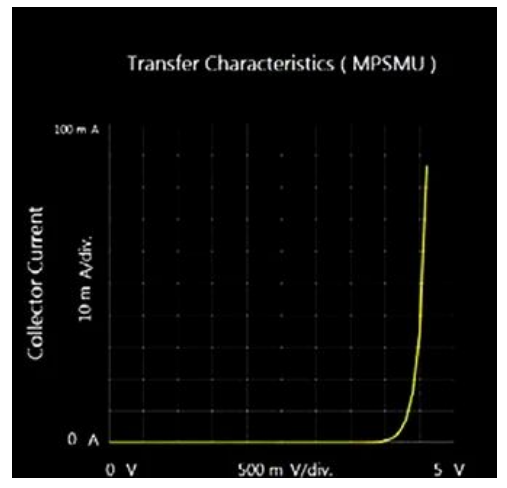

　　反向偏置

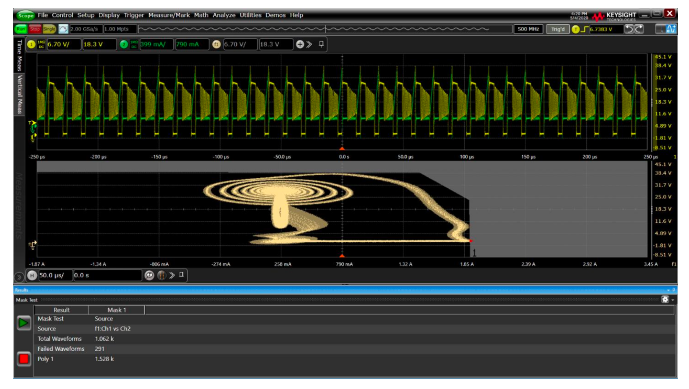

　　但是，僅有測試波形并不是我們習慣的觀察方式，工程師真正需要的是一個能多維度展現出來的直觀曲線，也就是能描述器件在各種條件下的功率處理能力的圖形表示。是德科技的EXR系列示波器的電源測試軟件包（P9010APWRA）里包含的SOA分析功能，通過繪制I-V曲線，并將其與您定義的掩碼限制進行比較來測試電源設備。非常簡便易用。　

　　灰色部分為根據電源設備的規格來設定的模版

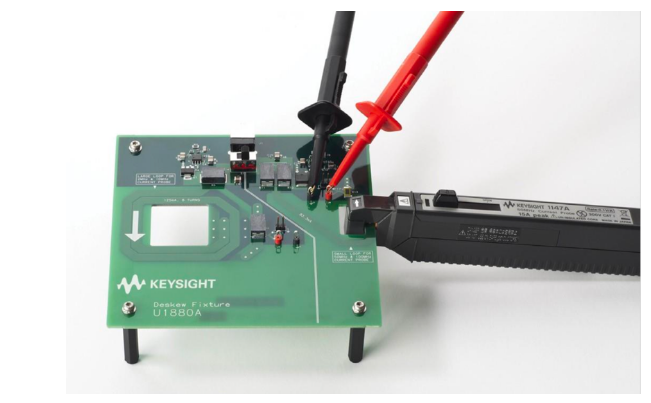

　　除此之外，由于電源或模組的電壓與電流之間存在一定的物理延遲，就像我們對電源測量要求的一樣，在測量之前，需要對探頭進行延時校準，這樣就能更精確的掌握對其安全工作區（SOA）的整體評估了。
