用于靜態或穩態測試的功率分析儀通常無法滿足上述測試要求，為了解決該測試痛點，泰克專門開發了三相逆變電機驅動分析（IMDA）軟件套件。借助泰克 IMDA 解決方案，工程師能夠充分利用5/6系列混合信號示波器上的高級用戶界面、六個或八個模擬輸入通道和“高分辨率”模式（16位），設計出更高效的三相電機驅動器系統。
IMDA套件中集成的趨勢功能可提供兩種獨特的電源質量測量趨勢圖
? 時間趨勢圖
? 采集趨勢圖
其中時間趨勢圖顯示的是各周期或采集波形（記錄）的測量值；而采集趨勢圖顯示的是每次采集中各記錄的測量值平均值。通過設置采集計數，便可捕獲長時間數據記錄以執行深入的分析并了解電機響應的動態行為。

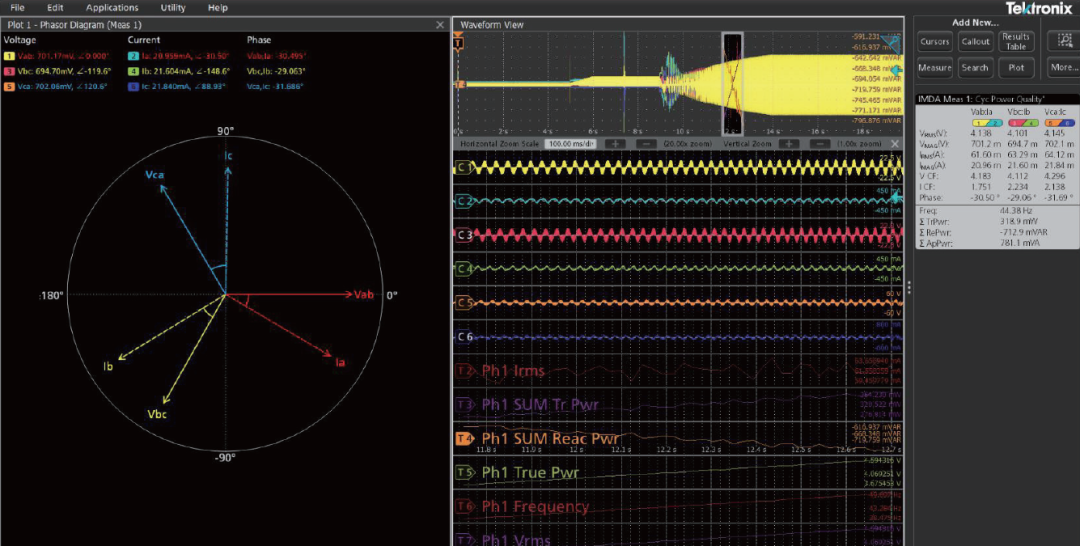

示例1：顯示當前屏幕中感興趣的電源質量參數隨時間變化的趨勢圖

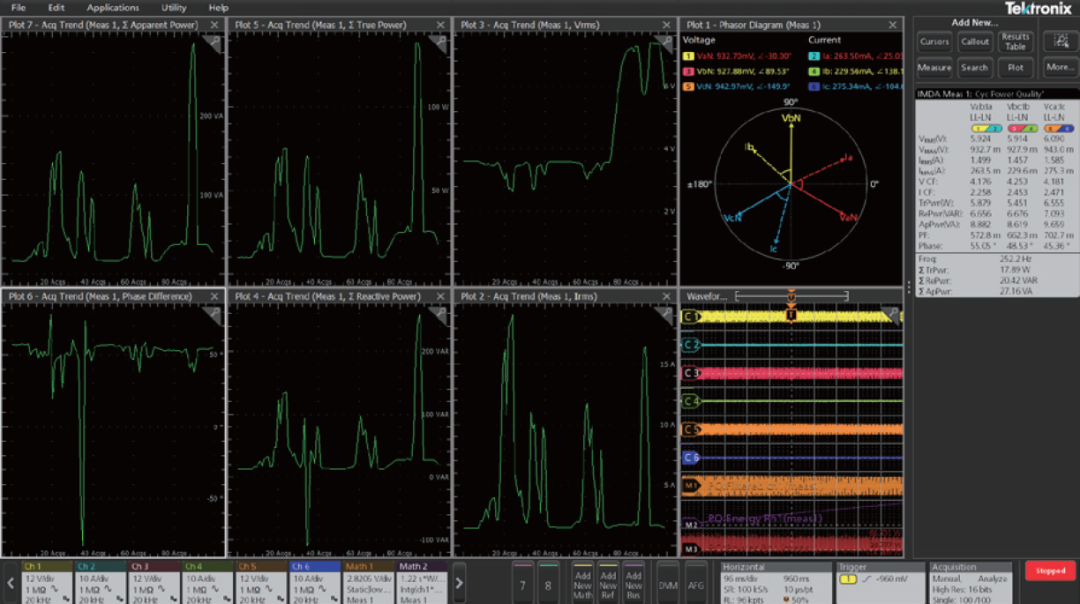

示例2：顯示100次采集的平均功率測量的采集趨勢圖

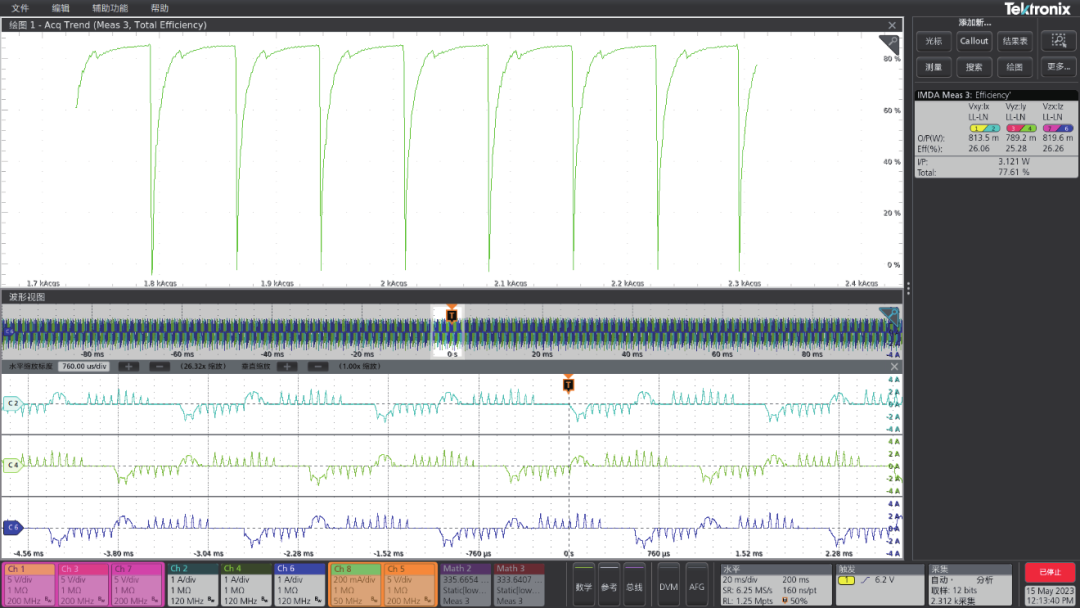

時間趨勢圖可以清晰的展示當前采集的全屏數據中相應參數的變化趨勢，快速找到感興趣的工況時刻對應的具體波形，能夠在很多場合幫助工程師來快速定位問題或者確認設計方案的安全性。而采集趨勢圖是持續記錄很多次的示波器波形刷新的變化情況，一個典型的應用案例是在研發設計階段測量電機效率在不同工況下的變化，工程師可以設置電機轉速從低轉速逐漸提升至高轉速并多次循環，在這個過程中持續測量電機效率的變化趨勢。如下圖中綠色的采集趨勢圖就清晰地展現了在某一個轉速時電機效率固定會有一個異常的跌落，于是下一步的工作就是針對這個工況做進一步的優化。
