在物聯網、智能穿戴、便攜式醫療設備等等電池供電的智能設備中，電池的續航至關重要。在產品研發中，需要在確保產品性能的同時，優化工作電流特性。而利用動態功耗模式，幾乎是所有智能產品的必選：即在工作狀態，電流迅速上升到足夠支持各種工作模式；而一旦結束，迅速回到休眠狀態，等候下一次被迅速喚醒。

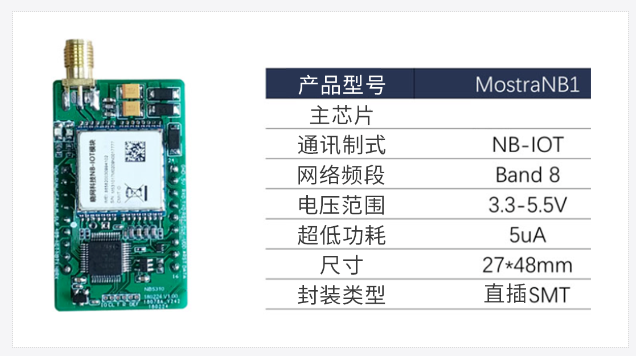

　　這種工作電流變化速度快，動態范圍大。例如以下這個NB-IoT的模塊：

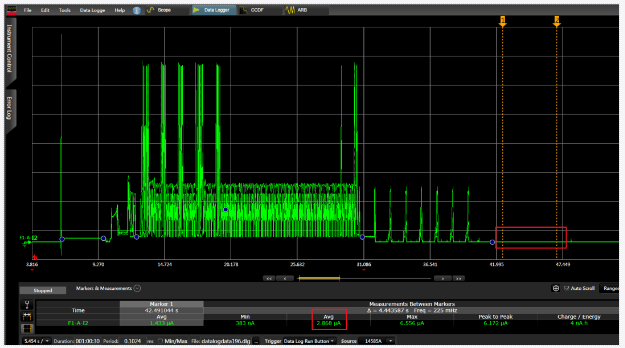

　　工作電流特性：全部工作過程不到10ms，大電流為206.75mA，PSM模式耗電僅僅2.868uA，相差將近8萬倍！

　　對于這種電流信號的測量，是極具挑戰的，我們以此為例，看一下用傳統的示波器和萬用表測量，會有哪些問題。

　　示波器+電流探頭的方法

　　其好處是工程師使用便捷，選擇范圍大，采樣率、帶寬都高，探頭種類多。但大的問題，一是AD轉換器的位數，二是本底噪聲。

　　即便高檔的示波器，具有10bit的AD位數，分辨率只有千分之一。而對于相差2萬倍的動態信號，只能望洋興嘆。本底噪聲也是難以逾越的障礙，微安級的信號，可能會被本底噪聲淹沒。

　　萬用表的方法

　　這是測量電流常用的方法，從pA至安培級的電流，萬用表基本上都能從容應對。但由于采樣率的限制，它一般用來測量靜態，或者變化緩慢的信號。

　　萬用表測量電流還有一個不可忽略的問題，就是內部的取樣電阻，會產生壓降。量程不同，阻值也不同。這就會在測量電流的時候，產生明顯的壓降，造成被測件工作異常，甚至自動關機。

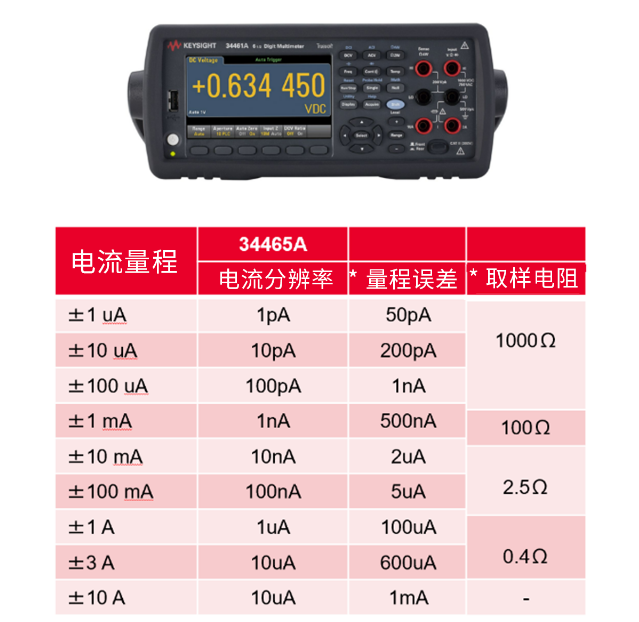

　　是德科技34465A萬用表   電流取樣電阻的指標

　　高速、高動態電流的無縫量程切換技術

　　是德科技獨有的技術，同時解決了電流測量高采樣率和超高的分辨率的要求。

　　以N6781A源表SMU模塊為例，它支持3A、100mA、1mA和10uA四個測試量程。10uA量程測量精度達8nA，用于產品關機漏電流的測量；而3A、100mA、1mA三個量程采用無縫量程技術，覆蓋3A至100nA電流測量，從而實現產品從休眠模式到工作模式的動態電流高速、高分辨率的連續精確測量。其采樣率為200kSa/s，分辨率可等效為驚人的28bit，比通用示波器高出1百萬倍！

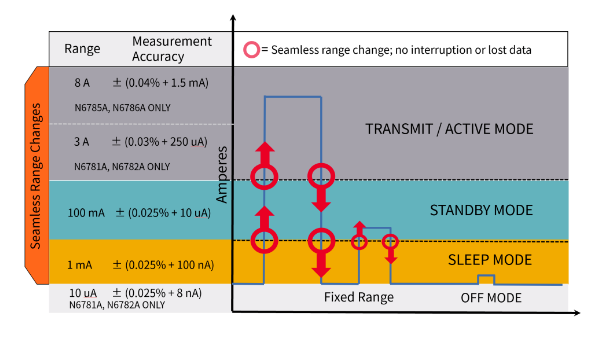

　　無縫量程，或者可以認為有3個量程同時工作，構建出一個巨大電流的量程，高速連續測量從100nA–3A的動態電流

　　同時，由于有極高的分辨率，底噪也被大幅度壓低。

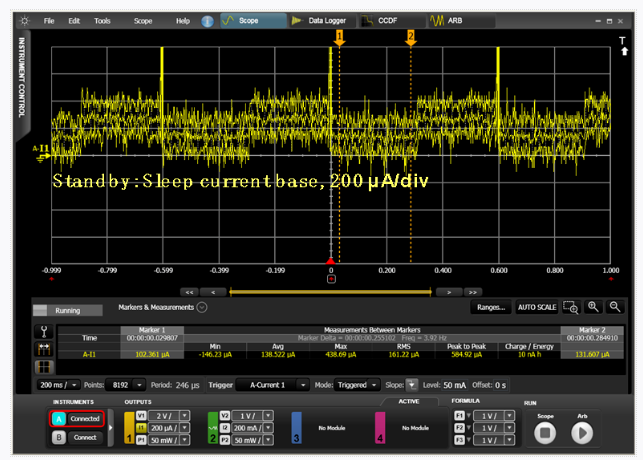

　　未啟動無縫量程功能時測量的電流

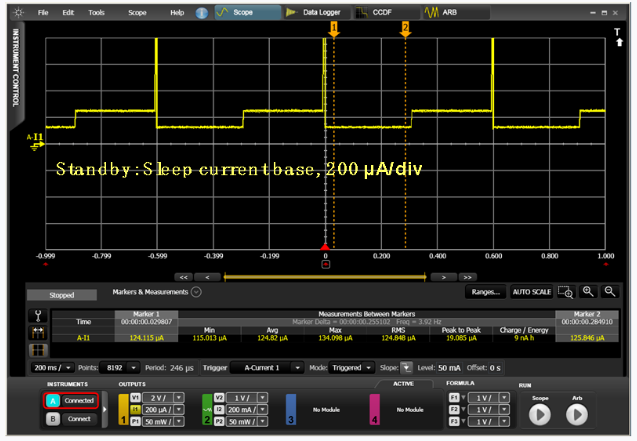

　　啟動無縫量程功能時測量的電流

　　自動量程切換（Auto-Range）vs.無縫量程切換（Seamless Range）

　　切勿混淆這兩個概念。自動量程切換是數字萬用表的基本功能，它是根據輸入信號的幅度，自動選擇一個適合的量程。在量程切換過程中，存在量程切換時間問題（越小的量程切換、花費的時間越長），且其本質為切換不同的分流電阻（硬件）、容易導致電流測量時產品的工作狀態不穩定、甚至異常。而無縫量程切換，則不存在這個問題。

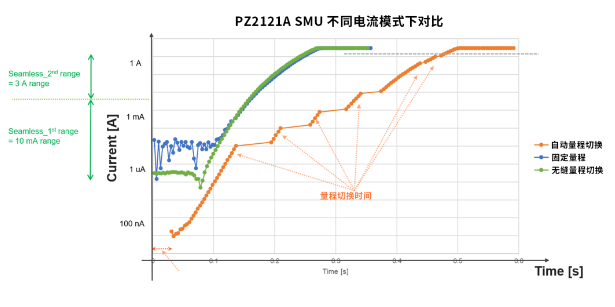

　　以PZ2121A源表模塊為例，它有6個固定量程，可以自動切換，但每次切換都有時間延遲，出現測量中斷，無法準確測試（橙黃色跡線）。

　　而它的1A和10mA兩個量程，構成了一個無縫切換的量程，連續電流測量從nA到1A，跨越了6個數量級，不會出現中斷和延時（綠色跡線）。

　　裝備了無縫量程切換技術的儀表

　　典型的有在N6705C直流電源分析儀中的N6781A，N6785A等源表模塊；PZ2100模塊化源表系列中的PZ2121A模塊，以及N7900A APS先進電源系統等。總體數量還是非常有限。

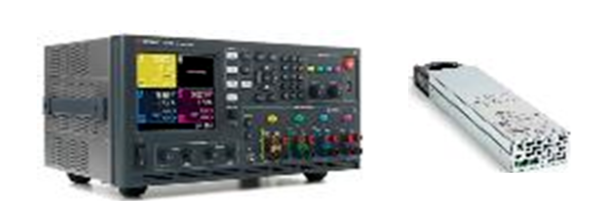

　　N6705C/N678x SMU

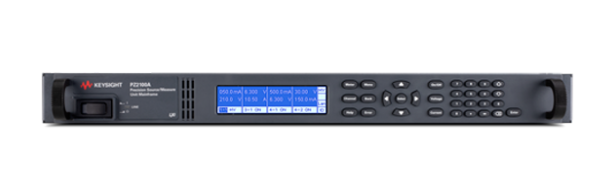

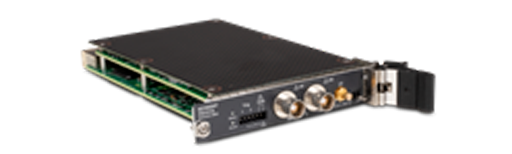

　　PZ2100模塊化SMUs
