在SourceXpress中為任意波形發生器創建單脈沖只需考慮AWG的采樣率和波形文件。

　　記住AWG輸出任何信號的時間=AWG的采樣率/采樣數。

　　200ps單脈沖示例

　　假設你想創建一個持續200ps的單脈沖。首先，考慮任何波形文件必須至少有2400個點。然后，考慮一下您想要使用的采樣率。

　　AWG70000B的大采樣率為50GS/s，但在本例中，我們使用默認值25GS/s。使用上面的公式，我們可以確定對于200ps的脈沖，我們想要5個樣本寬的脈沖（25GS/s*200ps）。為了準確性，我們還必須考慮AWG通常使用零階保持重建，因此我們創建的波形文件實際上應該是4個樣本寬；那么脈沖本身將是5個樣本寬度。

　　要創建此脈沖，我們將打開SourceXpress，然后連接到我們的AWG，或者創建一個虛擬AWG。然后，我們將使用SourceXpress中包含的基本波形插件來創建一個至少持續2400點的直流波形矢量。這個信號的偏移量將是我們脈沖的基礎。然后，我們可以將這個脈沖命名為“200psPulse_25GSs”，并對其進行編譯。

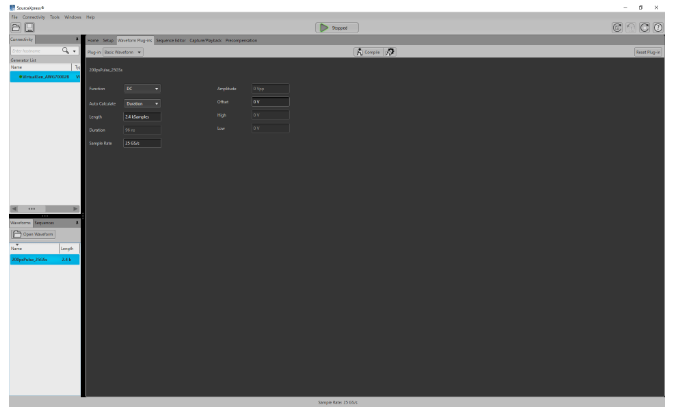

　　來自Tektronix SourceXpress的窗口，顯示基本波形插件中的直流波形設置。

　　然后我們需要修改這個矢量來創建我們的脈沖。在“波形”窗口中右鍵單擊脈沖，然后選擇“修改波形>圖案”。模式類型將為高以創建正脈沖。將“范圍”（Range）從“所有采樣數”（All Samples）更改為“光標之間”（Between Cursors），并將光標2設置為4個采樣的位置。設置修改以覆蓋波形。然后編譯示例。

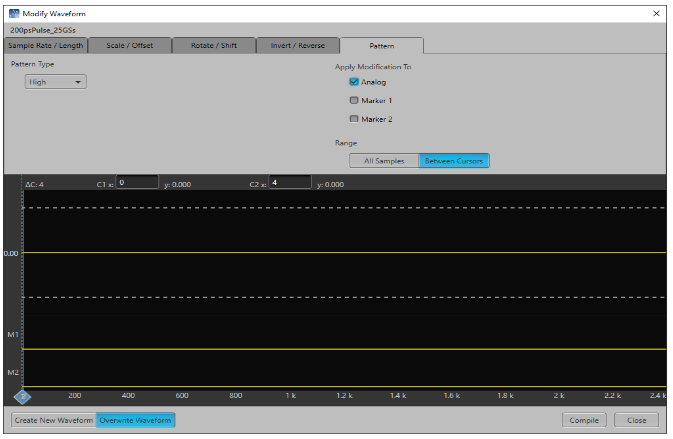

　　Tektronix SourceXpress中的一個窗口，顯示Modify Waveform（修改波形）窗口中的Pattern Editor（模式編輯器）。

　　或者，您可以使用表格編輯器進行這些更改，方法是右鍵單擊波形窗口中的脈沖，然后在表格編輯器中選擇修改波形>打開。然后將前4個采樣設置為1，表示正脈沖。

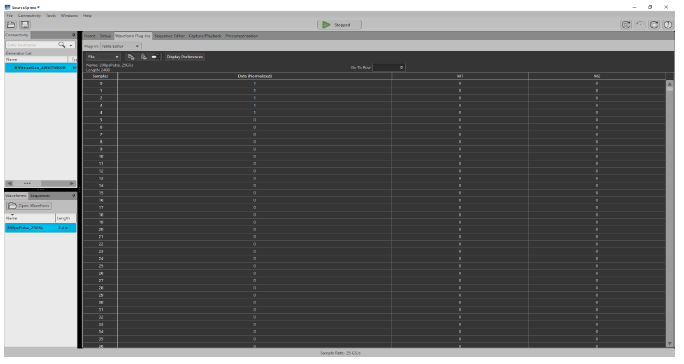

　　一個來自Tektronix SourceXpress的窗口，顯示表格編輯器。

　　任何一種方法都會創建一個高4點、低2396個樣本的波形。然后，您可以將此波形分配給AWG通道，并根據需要調整振幅，或者將其添加到序列中，以將此脈沖與其他波形包括在內。
