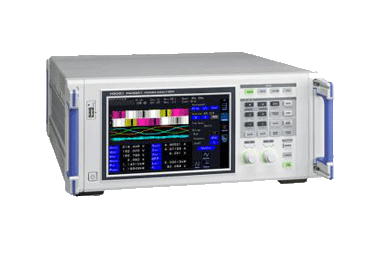

功率分析儀 PW6001

型號：
品牌：
價格：￥
描述：

為了追求功率轉換效率，高精度、最大12ch的HIOKI功率分析儀    ● 功率基本精度±0.05％※1 （※1僅指主機精度，但即使加上電流傳感器精度也可達到±0.075%）● 抗干擾性強且高穩定性（80dB/100kHz的CMRR, ±0.01%/℃的溫度特性）● 還能準確測量變化大的負載，TrueHD 18bit● 在保證最高精度的同時達到10ms的更新率（通過專用IC所有測量都是獨立并同時運算）● 對于準確且穩定的效率測量很重要的一點：DC基本精度±0.07%● 和以往機型相比擴大至10倍的寬頻帶和

咨詢熱線:

0755-82895217

詢價預約返回列表

概述與特點
產品選型
附件與選件
文件下載

為了追求功率轉換效率，高精度、大12ch的HIOKI功率分析儀

● 功率基本精度±0.05％※1 （※1僅指主機精度，但即使加上電流傳感器精度也可達到±0.075%）
● 抗干擾性強且高穩定性（80dB/100kHz的CMRR, ±0.01%/℃的溫度特性）
● 還能準確測量變化大的負載，TrueHD 18bit
● 在保證高精度的同時達到10ms的更新率（通過專用IC所有測量都是獨立并同時運算）
● 對于準確且穩定的效率測量很重要的一點：DC基本精度±0.07%
● 和以往機型相比擴大至10倍的寬頻帶和采樣率
● 大12ch※2，實時連接2臺的同步功能
　※2 6ch機型使用光連接線（長500m）連接2臺，可以同步數據和波形。
● 無需示波器的波形分析，馬達分析專用觸發
● 帶寬1.5MHz，大100次的寬頻諧波分析
● 可以用于無線充電評價系統TS2400

基本參數

測量線路	單相2線，單相3線，三相3線，三相4線
輸入通道數	最大6ch，電壓/電流同時單位是1ch （電壓測量部分：光絕緣輸入，電流測量部分：通過電流傳感器絕緣輸入）
測量項目	電壓（U）、電流（I）、有功功率（P）、視在功率（S）、無功功率（Q）、功率因數（λ）、相位角（φ）、頻率（f）、效率（η）、損失（loss）、電壓紋波率（Urf）、電流紋波率（Irf）、電流累積（Ih）、功率累積（WP）、電壓峰值（Upk）、電流峰值（Ipk）
	諧波測量：諧波有功功率等，運算次數從2～100次中選擇
	波形記錄：電壓電流波形/馬達脈沖：平時5MS/s，馬達波形：50kS/s，16bit 記錄容量：1MW×（電壓+電流）× ch數 + 馬達波形
	馬達分析（僅限PW6001-11~-16）：電壓、扭矩、轉數、頻率、轉差率、馬達效率
測量量程	電壓：6 V～1500 V, 8檔量程
	電流(Probe1): 400 mA～1 kA（量程根據電流傳感器而變）
	電流(Probe2): 100 mA～50 kA（量程根據電流傳感器而變）
	功率：2.40000W～4.50000MW（根據電壓、電流傳感器而定）
	頻率：0.1 Hz～2 MHz
同步頻率范圍	功率測量：0.1 Hz～2 MHz 諧波測量：45 Hz～66 Hz（IEC標準模式），0.1 Hz～300 kHz（寬頻模式）
數據保存間隔	間隔10ms~，從含諧波測量值在內的所有測量值中任意選擇，可保存至內存或U盤中
接口	U盤、LAN、GP-IB、RS-232C、外部控制、2臺同步
電源	AC 100 V～240 V, 50Hz/60 Hz, 200 VA
體積及重量	430 W × 177 H × 450 D mm, 14kg (PW6001-16時)
附件	使用說明書×1，電源線×1，D-sub25針連接頭×1（僅限PW6001-1x）
