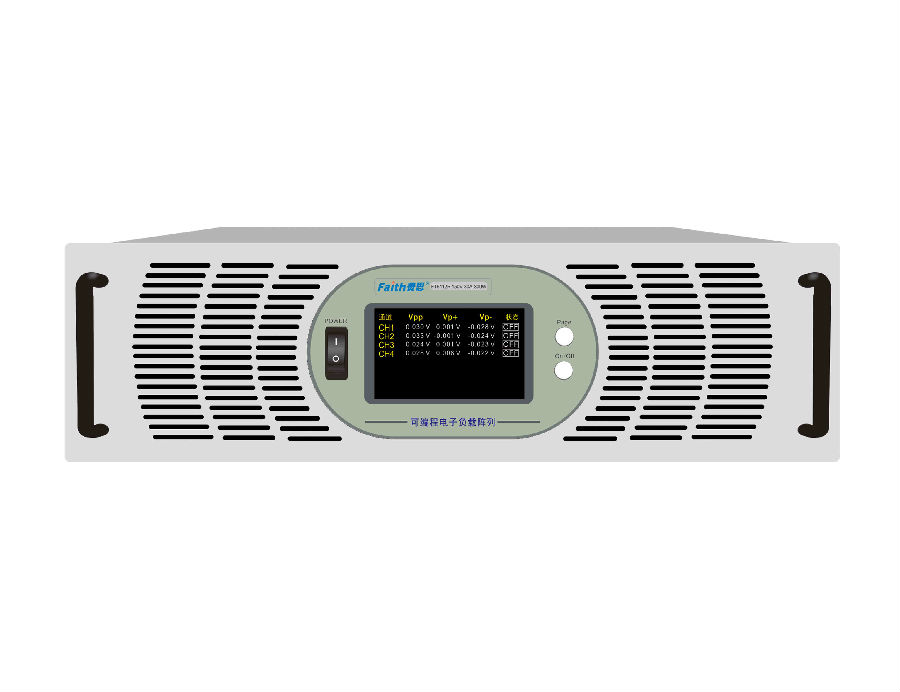

FT6100系列是基于高可靠性、高集成度應用開發的全功能多通道可編程直流電子負載產品。產品為集成應用量身定制，極具性價比。在絕大部分集成應用中可代替小功率單體電子負載，能為系統搭建節約大量空間，并大幅節省成本。

FT6100專門針對嵌入式集成應用開發設計，標準19英寸機箱尺寸，配備了RS485、LAN通訊接口，采用Modbus-RTU。支持Visual C++、C#、Delphi、Visual Basic、Labview等絕大部分軟件平臺進行二次開發，用戶可根據需要自行定制應用軟件。

特點

1.      結構緊湊，經濟、性價比高，且占用空間小；

2.      通道模塊化設計體積小，可實現3U/12CH，僅為常規電子負載的1/4；

3.      通道間電氣隔離，可以單獨控制也可以任意并聯；

4.      每通道電子負載功率范圍：50W～1080W，電壓規格：80V、500V；

5.      電子負載帶載模式：CC、CV、CR、CP四種測試模式；

6.      通道支持動態和序列功能，負載帶載的電流和時序可編輯；

7.      具備時間測量功能，電池放電功能；

8.      OCP/OVP/OPP/OTP多重保護；

9.      標配RS485、LAN，支持標準MODBUS通信協議；

10.    完善的動態鏈接庫，便于二次開發；

11.    標配功能完善上位機軟件；

12.    高可靠性，超長平均故障間隔時間；

13.    LCD顯示屏，可顯示每個通道電壓、電流、功率及狀態；

14.    具備過電壓、過電流、過功率、過溫度等保護；

15.    標準19寸，可安裝于機柜；

16.    智能風扇設計，散熱良好且噪聲小。

應用領域

小功率電源、DC轉換器、手機充電器、3C用電池、BMS等小功率電源產品的生產、老化與品檢；汽車線束、連接器、保險絲、繼電器、中央電器盒等產品測試；電池pack、BMS保護板均衡放電、電動工具生產測試、LED電源板生產檢測等相關領域。

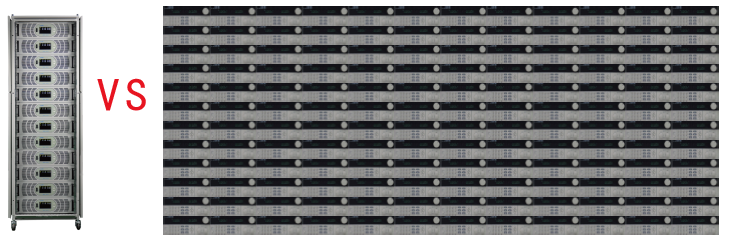

3U/12CH超高集成度

FT6100系列采用超高集成度的設計，單機3U可集成12個電子負載通道，比傳統的電子負載體積減小四分之三，大大壓縮了集成系統的空間。每通道間電氣隔離，相互獨立，可單獨控制。

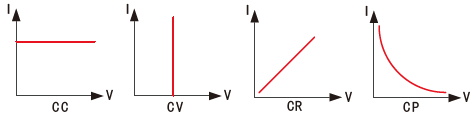

定態功能

FT6100系列電子負載具有恒電流、恒電壓、恒電阻與恒功率四種測試模式，可滿足廣泛的測試要求。恒電流和恒電阻模式可用于測試電壓源在不同負載情況下，輸出電壓是否維持穩定輸出。對于電池充電器和適配器而言，恒電壓模式可改變充電器和適配器的輸出電壓以檢驗輸出電流是否正確。

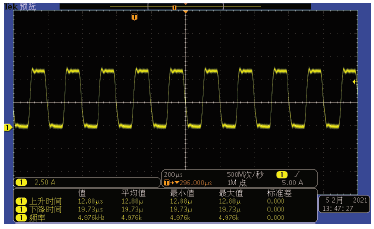

動態功能

FT6100系列電子負載提供可編程的動態測試功能。動態模式用于模擬各種帶載突變及異常情況，適用于測試電源的動態特性。動態脈寬的設定范圍為：50us～60000ms。

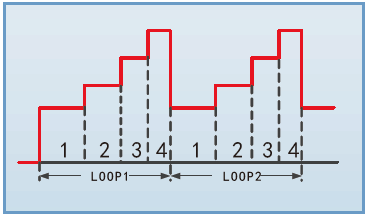

序列功能

FT6100系列電子負載提供序列測試功能。多可編輯20個測試文件，每個100步。支持CC、CV、CR、CP等多種模式下的負載時序變化，并同時支持文件鏈接等序列編輯功能。多可完成2000步的時序編輯，單步時間范圍為：1ms～86400s。

應用編程

FT6100提供LAN或RS485接口進行多機集成，可以非常方便地集成到測試系統中。通訊采用標準的Modbus協議并提供詳細《編程手冊》和DLL開發包，支持C#、C++、Delph、Labview開發語言，方便二次開發。為方便用戶調試，產品隨機附帶一款Demo軟件，可對負載系統進行所有功能操作、波形顯示及數據保存等功能。該軟件系統操作簡便，功能強大，使用者可輕易上手。
