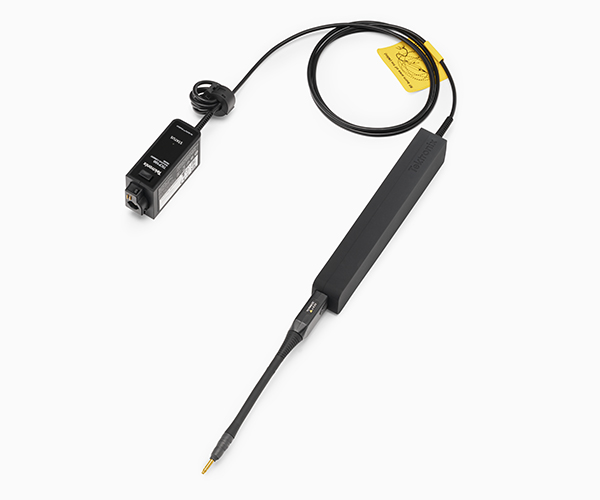

示波器電流測量的突破性進展

　　TICP電流探頭與高性能分流器或CVR配對使用時，可測量從直流到數百MHz的頻率。有三種型號可供選擇，可滿足您的不同應用和預算需求。探頭端部和示波器之間的完全射頻隔離消除了接地環路，并顯著降低了共模噪聲。

　　低衰減、50Ω輸入阻抗和屏蔽端部確保低噪聲成分。

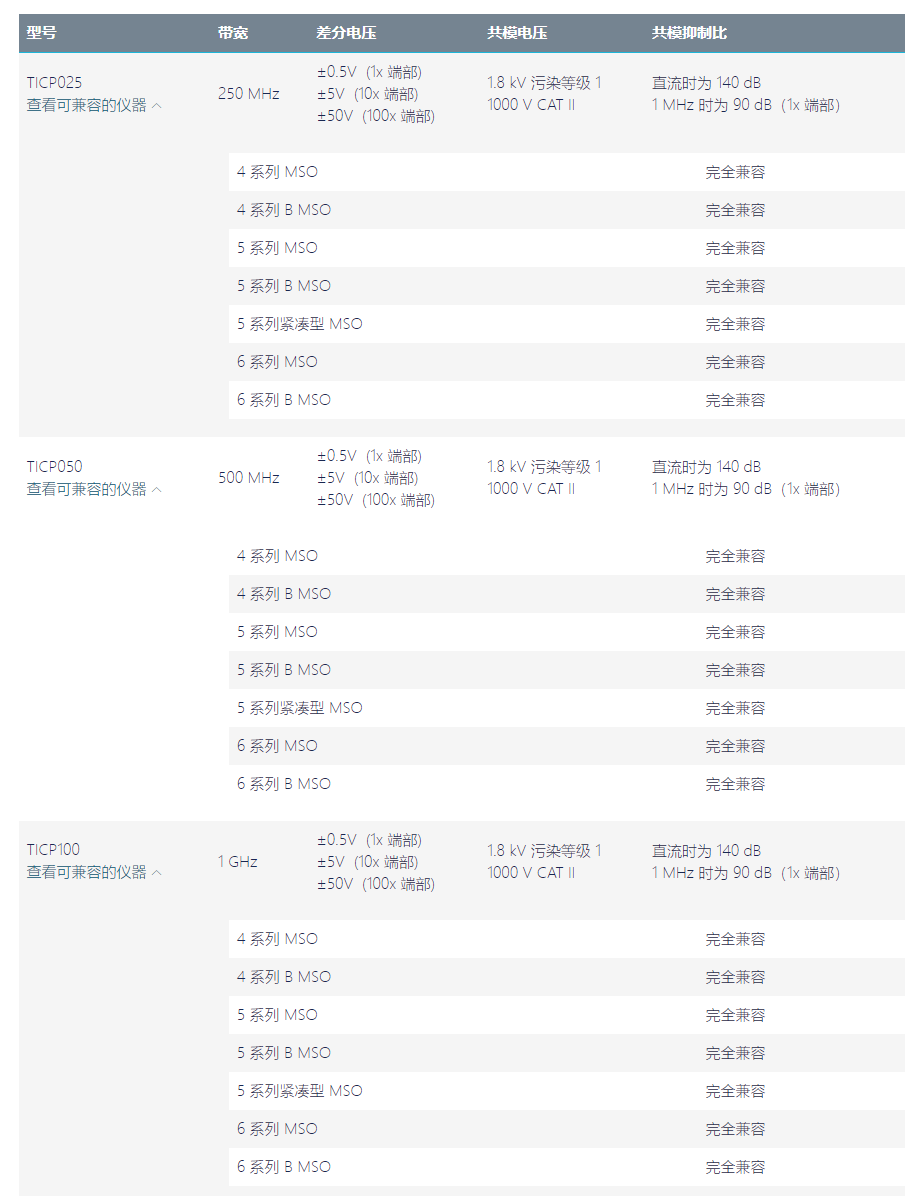

　　三種帶寬：250 MHz、500 MHz、1 GHz

　　1 MHz時高達90 dB CMRR

　　噪聲成分<4.7 nV/√Hz(在1 GHz時<150μV)

　　深入了解SiC和GaN功率轉換器

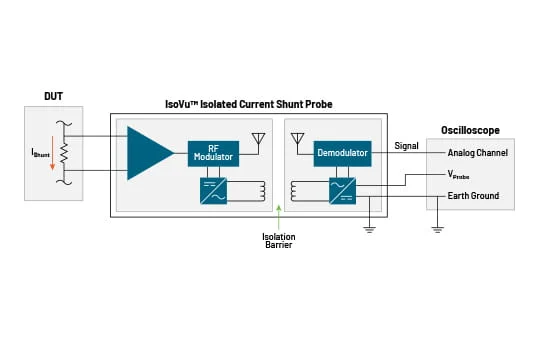

　　對于測量寬禁帶開關器件中快速變化的電流，分流探頭可以提供比鉗形探頭更大的帶寬。IsoVu隔離技術消除了接地環路，實現了高壓電路的測量，并提供了極高的共模抑制比(CMRR)。這使得TICP探頭非常適合測量高側SiC和GaN開關FET上的分流器和CVR的電流。

　　250 MHz、500 MHz或1 GHz帶寬

　　1800 VRMS共模電壓

　　1 MHz時高達90 dB CMRR

　　1000 V CAT II安全等級

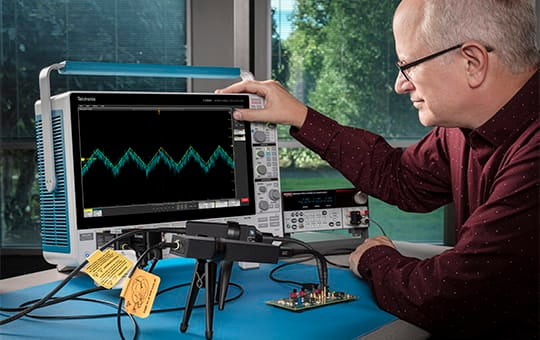

　　與IsoVu電壓探頭結合，獲得低噪聲的開關性能圖像。

　　在低功耗設計中，以納秒和微安為單位進行電流測量。

　　準確測量低電平動態電流對于優化物聯網和移動設備的電源管理至關重要。利用TICP探頭和分流器配合示波器，您就能查看特定系統活動期間的電流消耗，以及從休眠狀態到激活狀態的轉換，并與內存訪問和I/O相關聯。

　　高達1 GHz帶寬

　　噪聲成分<4.7 nV/√Hz(在1 GHz時<150μV)

　　輕松測量12、24或48 V或更高電壓軌

　　與電源軌探頭結合使用，對配電網進行多軌分析。

　　大程度簡化連接過程

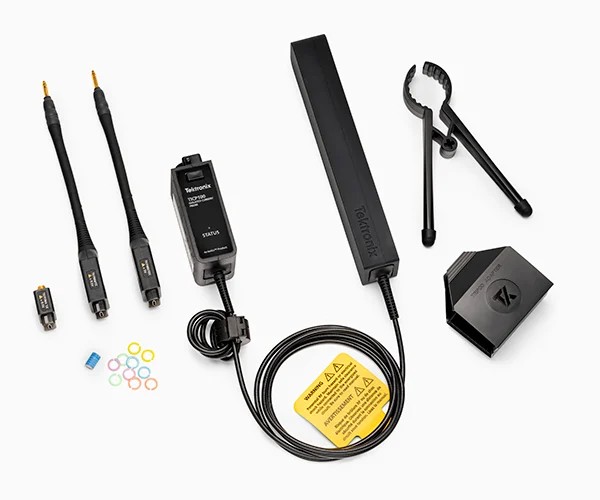

　　TICP探頭和端部的設計旨在簡化連接過程，同時限制噪聲。端頭設計為易于彎曲，可減少連接時的應力，并便于與DUT實現輕松且可靠的連接。

　　端部端接于屏蔽的高帶寬MMCX連接器

　　使用現成的SMA或BNC連接器適配器

　　適用于25 mil方形引腳，用于連接板載分流器和測試點

　　附帶的兩腳架和三腳架適配器可確保穩定性

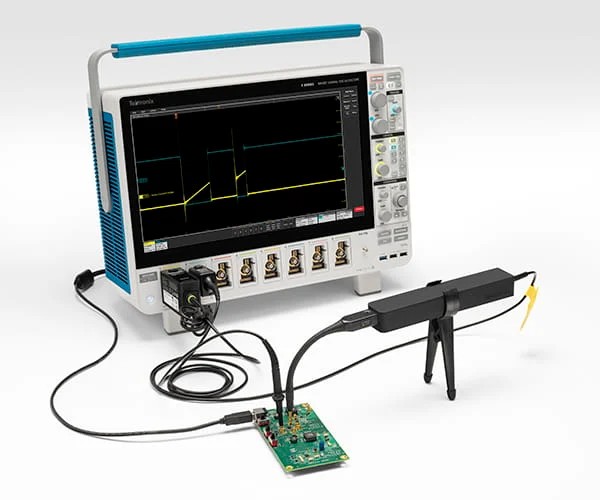

　　與4、5和6系列MSO示波器無縫集成

　　4、5和6系列MSO示波器以其先進的功率分析功能而著稱。IsoVu電流探頭可與這些儀器無縫配合。TekVPITM探頭接口可為探頭供電，并自動檢測探頭和端部，使您能夠從示波器用戶界面調整探頭參數。這樣還可以使用示波器的編程命令實現測試自動化。
