當今的雷達應用，無論是在國防領域還是在航空航天領域，都越來越需要跨多個通道進行分析。對于AESA天線，發送和接收模塊校準同步和寬帶捕獲非常重要，能夠同步多個通道以進行有效校準可能具有挑戰性。

　　雷達DSP和系統集成商工程師在FPGA、asic以及其他硅片(SOC)設計中工作，需要復制和生成真實的電子戰(EW)場景。他們需要能夠分析雷達和被測目標模擬器。這還包括波束形成處理、多普勒濾波和脈沖壓縮階段，以便對雷達進行更高級的分析。

　　實現這一目標的工具包括Tektronix頻譜分析儀或示波器以及Tektronix SignalVu VSA或矢量信號分析軟件。后者在許多硬件儀器中提供了全面和一致的外觀。它也是一個多域工具集用于頻譜分析，矢量信號分析，以及信號解調除了更高級的東西，比如脈沖分析。

　　雷達/電子戰系統工程師面臨的場景生成和分析挑戰

　　考慮解決場景和挑戰的一種方法是探索示波器每個通道的自動脈沖參數分析。在一個典型的雷達測試系統場景中，你既要測試雷達，同時又要連接雷達目標模擬器。這帶來的挑戰是如何測量整個系統的群延遲，這可能會影響距離模擬。雷達目標模擬器應用一定數量的延遲或多普勒頻移來模擬位置和速度。因此，表征延遲或移位是必要的，以確保模擬器正常運行。　

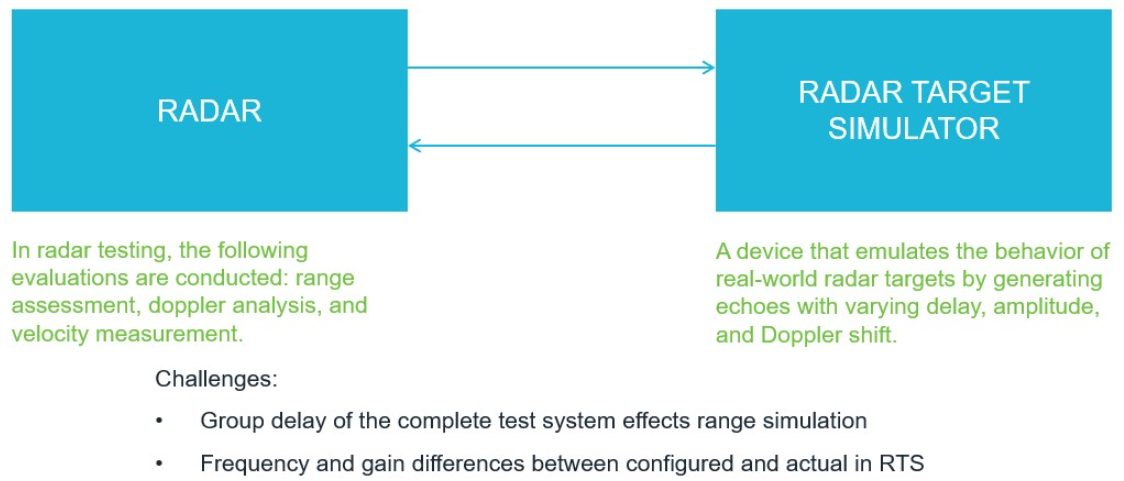

　　圖1所示。雷達測試系統

　　頻率和增益的差異可能會導致誤差，并且也有許多定時誤差的來源。我們需要分配，或者我們需要探測，雷達和目標模擬器的每一個輸出，以便能夠看到信號的前后狀態。使用多通道示波器，我們可以很容易地看到我們的雷達目標模擬器的前后。下圖顯示了我們的設置。　

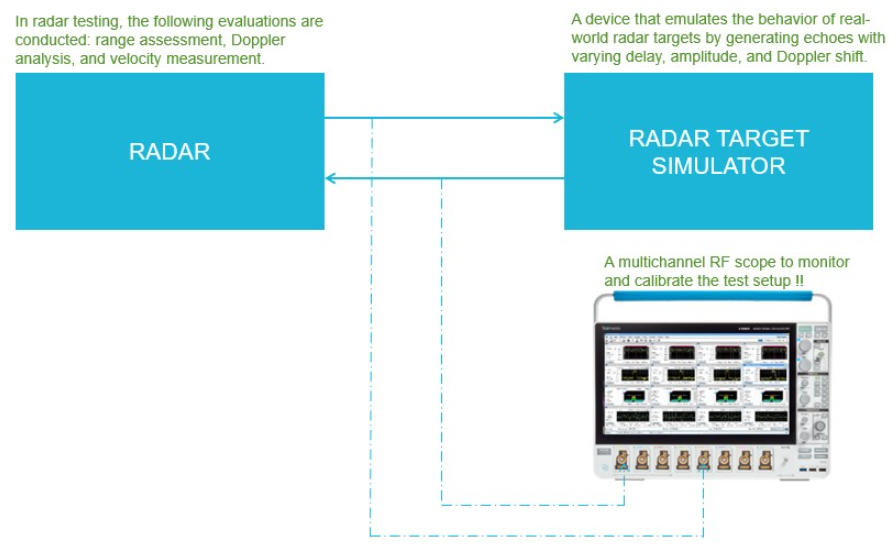

　　圖2。雷達測試系統的示波器和頻譜分析軟件。
