高壓電氣設備由于長時間與空氣、水分、土壤等發生接觸，絕緣層容易受到腐蝕，出現絕緣老化現象，在物理和化學效應下，出現局部放電現象。每一次局部放電對絕緣介質都會造成一定影響，使絕緣強度下降。進而造成高壓電力設備絕緣損壞，甚至會造成人安全隱患。一旦檢修人員專業性不強，極有可能出現操作不當進而引發設備損壞，或者人員傷亡事故。

      傳統的局部放電檢測工具是使用超聲波局部放電檢測儀（簡稱為超聲波局放儀）。但由于高壓電氣設備很多，發生局部放電情況的可能位置也很多，而超聲波局放儀用聽聲音或看分貝值的方式進行檢測，只能對少量可疑點進行局部放電確認，而無法進行快速大面積排查。

      某變電站的高壓電氣設備局部放電，新型工具助力！

        某變電站的高壓電氣設備局部放電，使用原有的檢測方法已經無法快速有效排查故障點。為此，工作人員采用了 Fluke ii910 聲學成像儀進行檢測。

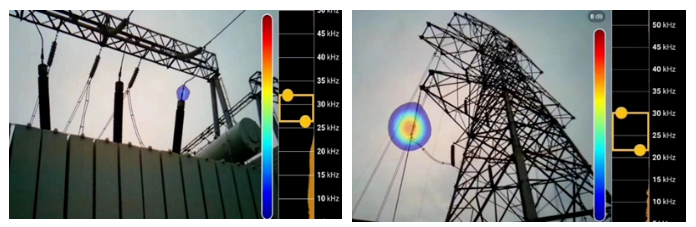

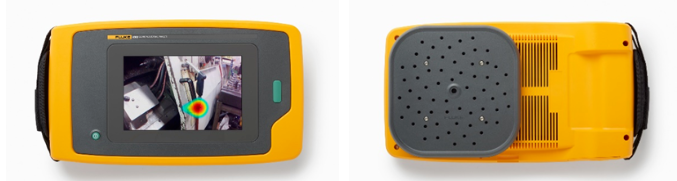

       II910聲學成像儀通過背部的數字麥克風的聲壓傳感器陣列檢測局部放電產生的超聲波信號，并將檢測到的局放點直觀顯示在屏幕上，能夠清晰地反映出局部放電的位置。

      重要的是，聲學成像儀還能有效屏蔽現場的噪聲干擾。變電站在運行時有很多聲音，包括靜電、電磁引起的振動聲、設備內部局部放電聲、變壓器共振聲、油泵、風扇等運行聲等，但這些聲源屬于人耳可聽見的聲波，頻段在20kHz以下，而局部放電故障檢測的頻段處于超聲波范圍，兩者是互不干擾的。

      引起局部放電活動的故障原因有很多，包括電暈、內部空隙、接觸不良等等。不同的故障類型與局部放電的嚴重程度密切相關。如果僅僅是檢測到局部放電，而不明白其背后的成因，就無法有針對性的對電氣設備進行高效運維和風險評估。目前，PRPD圖譜是理解和分析局部放電類型為有效的工具。

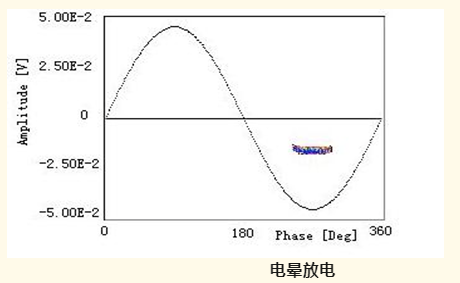

      常見故障類型的PRPD圖譜

       全新升級PDQ?：為局部放電檢測帶來升級體驗

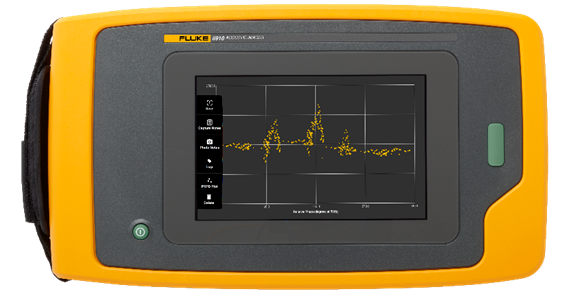

       針對II910聲學成像儀，福祿克在全新的固件版本中引入了升級的 PDQ? （局部放電檢測）模式。使用者能夠在設備端實時顯示局部放電類型分類以及局部放電相位圖譜（PRPD），也可以創建 PRPD 圖像并導出。無論是離線還是在線環境，全新的PDQ? 模式都可以幫您輕松處理各類局放問題，讓復雜問題變得簡單，讓隱藏問題變得顯而易見。

       此外，全新升級的II910聲學成像儀提供了更加豐富的“多功能”特性，在檢測及分析局部放電故障的同時，還能同時排查傳送系統的機械軸承故障，以及氣體泄漏問題。
