從事MIMO、相控陣和波束形成工作的工程師和研究人員需要一種提供寬帶和多信道能力的信號分析工具。示波器似乎是一個不錯的選擇——除了許多示波器不是為了分析射頻信號而設計的，或者一次只能分析一個射頻通道。

　　但是，使用Tektronix 5和6系列B MSO示波器可以同時對多個通道進行RF頻譜和調制分析。使之成為可能的關鍵是新版本的泰克SignalVu PC軟件。

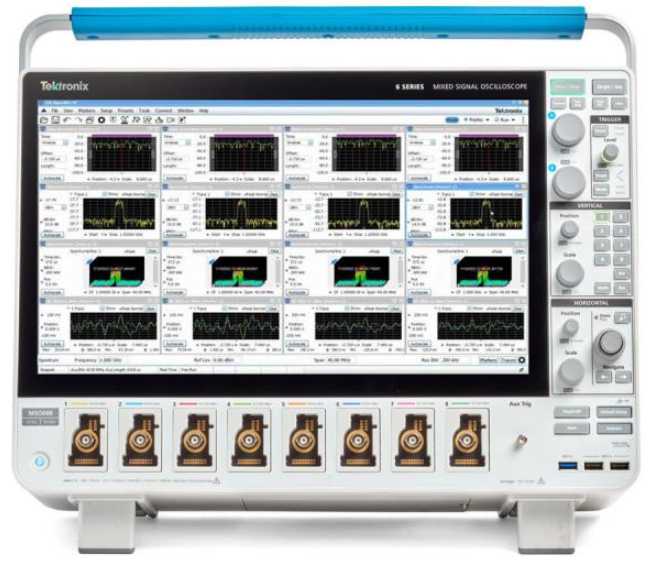

　　6B系列MSO示波器，帶有SignalVu PC軟件，用于多通道分析。

　　SignalVu PC軟件直接安裝在示波器的可選Windows 10驅動器上，可在儀器上或離線時提供高級射頻分析。除了5和6系列B示波器外，它還為Tektronix RSA頻譜分析儀提供了一個接口，另一個版本可與TektronixMSO/DPO70000系列示波器一起使用。

　　讓我們看一個多通道射頻分析被證明特別有用的例子。

　　示例：多波束雷達系統分析

　　考慮在雷達系統涉及多個波束的情況下分析雷達性能的需要。例如，現代AESA雷達通常具有同時跟蹤或聚焦多個目標的多個波束。這些波束中的每個波束的信號及其特性可以是不同的。評估整個系統性能需要對每個波束進行從基本頻譜到調制或高級脈沖分析的任何分析。

　　6系列B MSO示波器多可以有八個通道，安裝SignalVu PC軟件后，可以為每個源配置獨立的量程、RBW和中心頻率。所以，假設你想為多個來源推出多個光譜顯示器。每個源可以分配給任何示波器通道——多八個通道——并為每個通道調整量程和RBW。來源也可以是IQ或差分IQ。

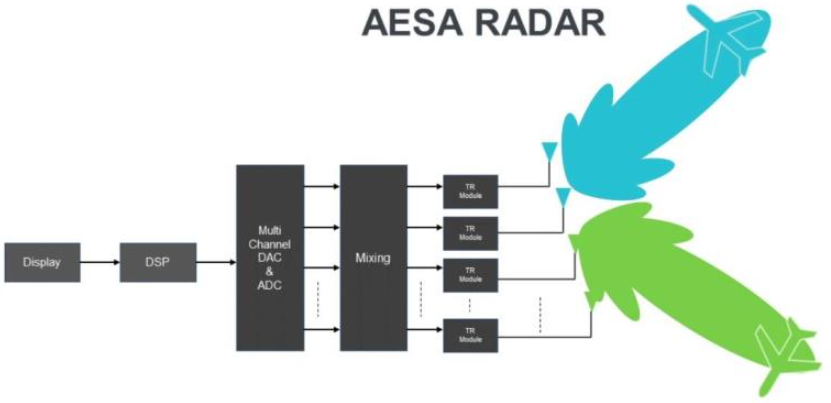

　　多波束ASEA雷達

　　類似地，可以為每個源啟動其他RF顯示，如幅度與時間和相位與時間，以獲得更多的信號洞察力。標記可用于關聯任意兩個通道之間的結果。在一個通道上移動標記或設置標記將移動所有其他通道上的標記。這將有助于容易地確定有用的參數，如通道之間的振幅和相位差。

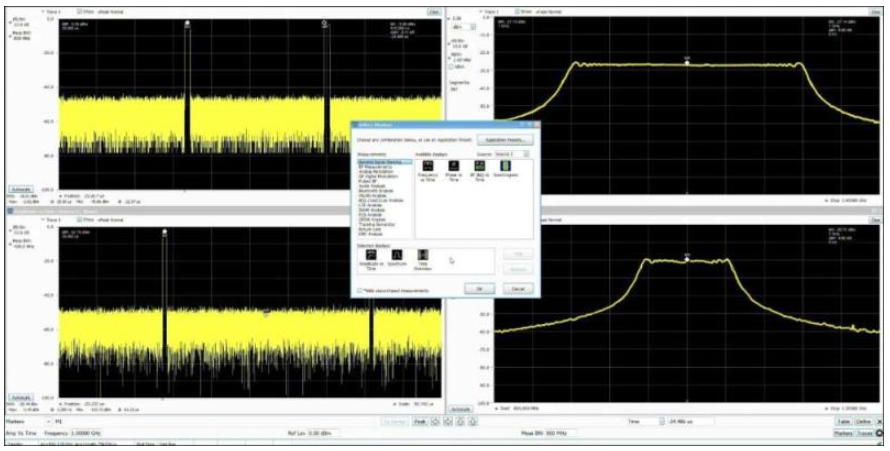

　　隨時間變化的獨立信號分析

　　如果信號來自兩個不同的波束，則信號可能是獨立的，并且具有不同的調制和頻譜特性，因此還需要在每個信道上的不同時隙對信號進行分析。SignalVu PC軟件中的時間概述使您能夠控制分析時間。可以調整不同通道的分析時間，以獨立地分析每個通道上采集的重要片段。

　　由于SignalVu PC軟件與5或6個B系列示波器之間的高度集成，您可以單獨使用SignalVu PC軟件進行所有更改。示波器的幾乎所有控制和分析功能都可以直接在SignalVu PC軟件中配置，包括示波器的觸發器。

　　同步脈沖分析

　　多通道功能包括同時對多個通道進行脈沖分析。先進的脈沖分析包提供了31個單獨的測量值，用于自動表征長脈沖應變。累積統計數據提供了小/大值的時間戳以及峰間平均值和標準差或多次采集，進一步擴展了分析。

　　一種靈活的多通道分析工具

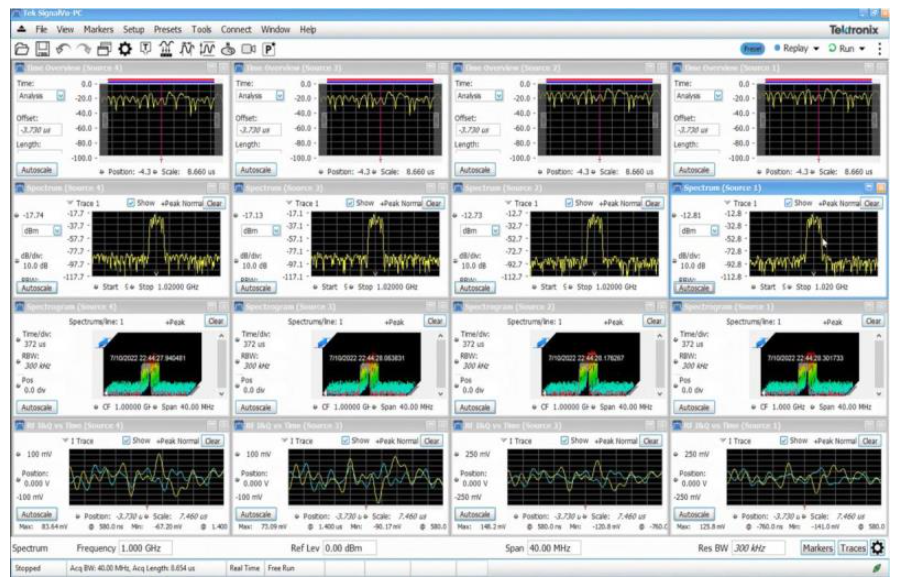

　　SignalVu PC四通道軟件顯示器。

　　安裝了SignalVu PC軟件的Tektronix 5或6系列B MSO示波器可在所有通道上提供完全可配置的RF控制，如跨度、中心頻率和RBW，以及每個通道上的獨立分析時間和可跨通道關聯的標記。生成的分析工具可以很容易地配置為分析任何數量的場景，無論是多波束（如本文所述）、多通道還是多設備測試。
