進行低電阻測量（例如1歐姆）時，電路中的熱EMF是造成誤差的一大來源。一種稱為Delta Mode的技術可以減少電路中的熱EMF，如Keithley低電平測量手冊所述。Delta模式方法在一個極性中提供電流，并進行電壓測量。然后，電流極性反轉，進行另一個電壓測量。然后，兩個電壓基本上相加，然后除以二。結果是一個沒有熱EMF的標準化測量。

　　使用Delta模式設置2450/2460型源表和2182A型源表的說明

　　2450/2460型源表和2182A型納伏表可以同時觸發，以進行“delta”測量。在這種配置中，在2450/2460型源表上設置兩點列表掃描（一個正電流和一個負電流），2182A型源表使用數學方法執行電流反轉技術，以補償熱電電壓。2182A型源表將顯示“delta”電壓，該電壓是通過2450/2460型源表輸出的兩點電流列表掃描的兩個電壓讀數平均值而得。以下是Delta電壓方程式：

　　電壓差=（Vi+-Vi-）/2

　　以下示例將使用20μA測試電流測量10m?電阻器。這些說明適用于任何圖形2400系列SMU：型號2450、2460、2461和2470。

　　硬件連接：

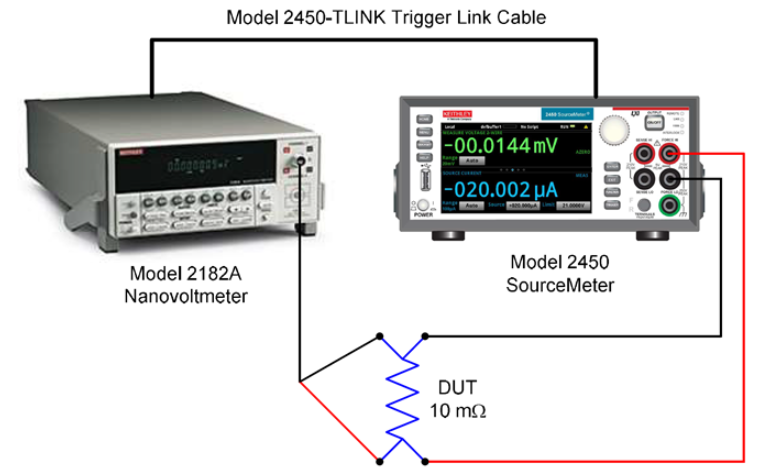

　　帶納伏表的圖形化SMU的硬件設置示例

　　設置2182A型：

　　將2182A型重置為出廠默認設置。按RESTR并選擇FACT。

　　使用RATE按鈕啟用所需數量的PLC。使用1（中等）或5（慢速）PLC可獲得佳效果。

　　使用SHIFT鍵選擇所需的數字濾波器大小，然后選擇FILTER。默認值為10。

　　按SHIFT V1/V2按鈕選擇DELTA模式。注意：在DELTA模式下，單位顯示為“Vd”。

　　按下EXT TRIG按鈕啟用外部觸發器。顯示器上應顯示短劃線，表示正在等待外部觸發。

　　設置2450/2460型號：

　　設置測量和源：

　　將設備重置為出廠默認狀態：導航菜單->管理->系統重置。按主頁鍵。

　　按下功能鍵，選擇源電流和測量電壓

　　導航至菜單->測量設置：將NPLC更改為0.01

　　在主屏幕上，將電流源值更改為+20μA，然后按OK。

　　將此值保存在源列表中。導航到菜單->源：配置列表。

　　按下“新建列表”按鈕，保存第一個源配置點（20μA）。

　　清除默認名稱，使用源配置列表的名稱“delta”，然后按回車鍵。

　　按下“系統到列表”按鈕，將第一個源配置點（20μA）保存到列表中。

　　在主屏幕上，將電流源值更改為-20μA，然后按“確定”。

　　導航到菜單->源：配置列表。

　　按下“系統到列表”按鈕，將第二個源配置點（-20μA）保存到列表中。

　　返回主屏幕。

　　創建觸發流模型：

　　導航到菜單->觸發器模板

　　點擊“模板”按鈕，選擇“外部觸發”。輸入線應為1，輸出線應為2。

　　導航到菜單->觸發器配置。外部觸發器模型將已加載到TriggerFlow圖中。您需要添加一些塊來加載源配置列表并持續測量。

　　按下“塊1”、“緩沖清除”和“插入后”。選擇“動作塊”和“配置列表回調”。選擇“源列表”。選擇之前創建的名為“delta”的源列表。這將把源列表加載到觸發器模型中。

　　按下“塊2”，“配置回放”，然后按下“插入后”。添加一個動作塊并選擇“源輸出”。這將打開2450/2460型號的輸出。

　　按“塊6”、“測量”和“插入后”按鈕。接下來，在配置列表中添加一個動作塊。這將輸出源列表中的第二個值（-20μA）。按“源列表”和“增量”按鈕。

　　要使其無限重復，請刪除塊9（循環計數器）。從塊8開始，按插入后并按下分支。單擊始終，并分支回塊4（等待塊）。

　　將配置保存到腳本：

　　在開始測試之前，將配置保存為腳本，以便以后可以調用和執行。

　　導航到菜單->腳本：創建配置

　　按“創建”并命名新腳本，如“deltascript”。按回車鍵

　　開始三角測量：

　　按下2450型上的觸發鍵。（首先觸發2450/2460型很重要。）

　　按下2182A型上的TRIG按鈕。

　　2182A型將顯示平均電壓。

　　要檢查2182A上電壓測量的穩定性，請取100個讀數的標準偏差，如下所示：按儲存，選擇100 RDGS。按回車鍵。儲存完畢后（星號消失），按回憶。選擇STD DEB。使用右箭頭鍵查看讀數的標準偏差。

　　停止測量：
