▲MIT EVT at the Wild Rabbit Community Moto Show, Cambridge, MA

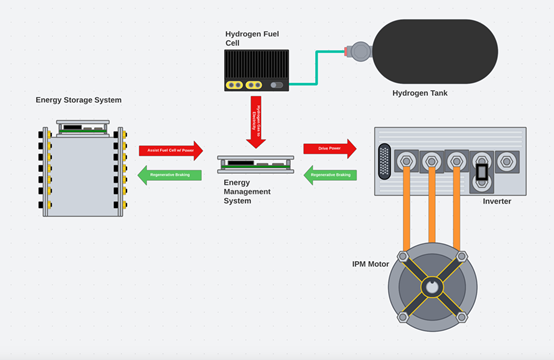

▲燃料電池電動汽車的基本結構
儲能系統電池組采用多個 SPIM08HP 電池組成，電壓為50V 32Ah。這些電池是大電流、低內阻的鋰離子袋裝電池，能夠提供和吸收大電流。設計過程中，需要對電池進行多方面的性能測試，其中包括mΩ量級的電池內阻測量，用以衡量電池在負載下產生的熱功率，這對電動汽車和其他需要大電流的系統而言尤其重要。EVT本次選擇了普源精電的直流電子負載完成這一部分的測量工作。

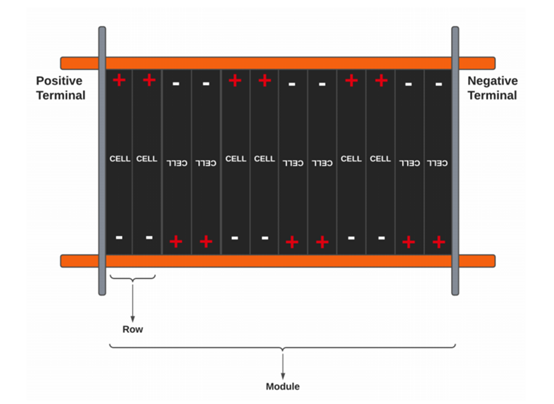

▲電池組示意圖

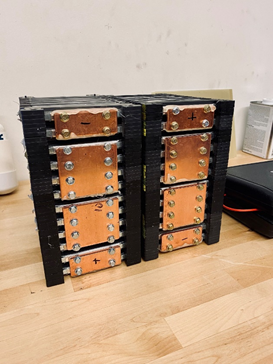

▲MIT EVT第一版電池成品
參考資料：MIT Electric Vehicle Team, Version 1 Battery Design + Docs
常規測試方案：
進行待測電池內阻測量時，獲得電池電壓的準確讀數非常重要，同時也要盡可能地消除讀數中的噪音。常規測試方案是將電池連接到直流電子負載，輸出額定電流（取決于電池數據表）時，使用數字示波器（好搭配差分探頭）讀取電池工作狀態下的電壓降，從而計算出電池的內阻值。

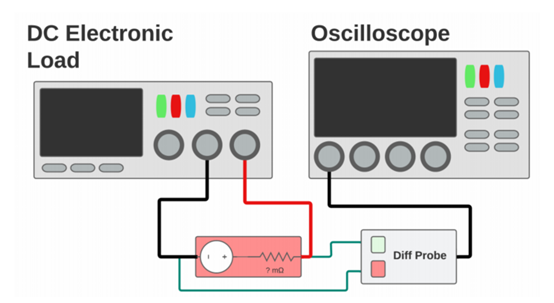

▲測量電池內阻的測試裝置圖
通過示波器呈現的放電曲線結果可以清晰知道電池在工作狀態下的電壓變化情況，根據圖像計算得到電池的等效內阻。圖像包含三個階段，分別表示開路電壓的平坦區域，即電池沒有電流流過時的電壓；由于內阻導致電壓急劇下降的區域；由于電池放電，電壓緩慢衰減的區域。

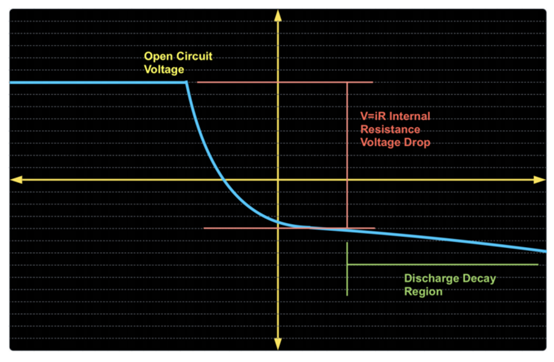

▲典型電池電壓變化曲線
新測試方案：
普源精電DL3031電子負載配備了S1501 Ultra Load 軟件來實現配置、顯示和存儲等功能，使得EVT的SPIM08HP鋰離子電池測試能夠使用新的測試方案：僅靠DL3031A可編程直流電子負載便完成電池內阻的測試，減少了數字示波器的使用，大大降低實驗室測試成本的同時提高測試效率。不僅如此，DL3031A電子負載的電壓回讀分辨率達0.1mV，能夠很好地滿足該項目的測試精度需求。

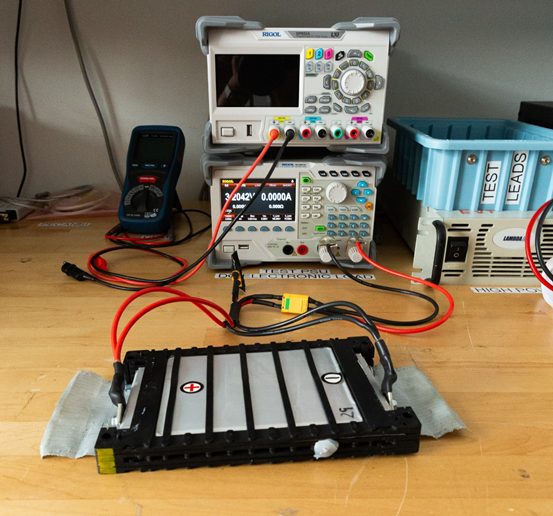

▲工作臺設置：電池連接到直流電子負載，負載通過USB連接到運行UltraLoad軟件的PC

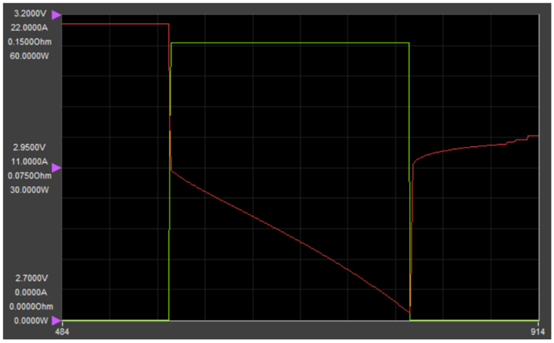

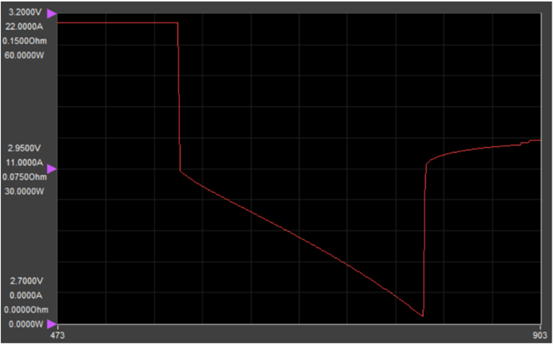

▲20A工作電流下的電池放電曲線
▲電池放電曲線圖及20A電流曲線圖
在得到了電池的內阻數據后，MIT團隊根據摩托車對于儲能系統的需求完善了電池組的電池單元組裝設計，并總結出了終的電池模型設計方案。
正是有了 RIGOL Technologies 的支持以及與他們工程師的合作，我們才能開展電池系統和教育方面的工作。它使我們的團隊能夠向我們的學生和成員傳授嚴格、穩健的電子設計和測試細節，同時也使我們能夠向麻省理工學院和劍橋社區提供專業測試設備。他們的支持使我們能夠加深理解，同時提供資源讓其他人也能這樣做。

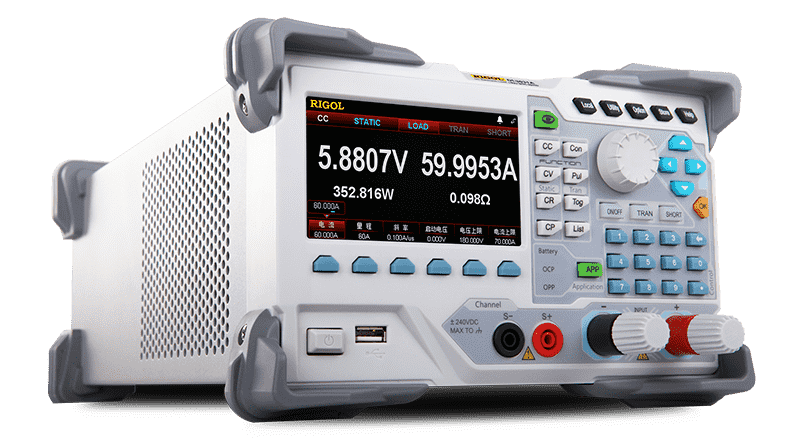

DL3000系列
