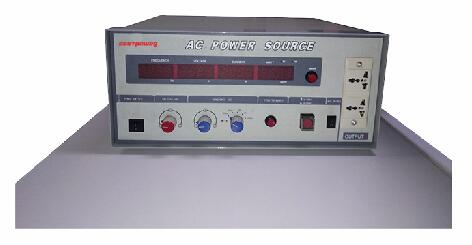

VFP系列變頻電源以微處理器為核心，以MPWM方式制作,用主動元件IGBT模塊設計，采用了數字分頻、D/A轉換、瞬時值反饋、正弦脈寬調制等技術,以隔離變壓器輸出來增加整機穩定性，針對世界各地不同電網狀況，使用戶不僅可以模擬其產品出口地的電壓和頻率作測試應用；還可以模擬不同國家的電網環境，讓進口產品發揮和原產地同樣的功效。另還可以支援400Hz頻率的國防軍事偵測、航空電子及航海、通訊等應用設備。
1、高精度穩頻穩壓,旋鈕式快速調節電壓、頻率。
2、高精度真有效值數字表頭顯示：頻率、電壓、電流、有功功率、功率因數。
3、三相電源采用輸出獨立控制，集中監控的方案，主電路與控制電路按照三套獨立的單相電源進行設計，不僅具有三套完全相同的單相逆變器，而且具有三套完全相同的調節器，使三相電源每一組均可單獨使用，電源可適用任意不平衡負載。
4、暫態反應速度快，對100%加載/去載，穩壓反應時間在2ms內。
5、具有過壓、過流、過載、超溫等多重保護及報警功能。
6、主要元器件均使用原裝進口，品質可靠。
|
調節方式 |
面板電位器調節 |
|
電路型式 |
IGBT MPWM |
|
輸出容量 |
500VA～1000KVA |
|
輸入電壓 |
□1φ3W 220VAC±10% □3φ5W 380VAC±10% |
|
輸入頻率 |
46Hz～63Hz |
|
輸出電壓 |
□單相 □三相 □高/低兩檔可切換：（高）0～300VAC(線電壓：0～520VAC) （低）0～150VAC(線電壓：0～260VAC) □標稱設定電壓+10%～+25%，-10%～ -30%可預設。 □其他: 可定制可調范圍 |
|
輸出頻率 |
□固定頻率：50Hz、60Hz □固定頻率：100Hz、200Hz □固定頻率：400Hz □可調頻率：45～70Hz □其他: 可定制可調范圍 |
|
負載穩壓率 |
≦0.5% |
|
頻率穩定度 |
≦0.01% |
|
波 形 |
標準正弦波 |
|
波形失真率 |
≦2% （在電阻性負載下測試） |
|
效 率 |
≧85% （在滿載阻性負載下測試） |
|
保護裝置 |
輸入無熔絲開關，輸出無熔絲開關，電子電路快速偵測過電壓、過電流、過載、過高溫＆短路并自動跳脫保護及告警裝置 |
|
輸出顯示 |
電壓顯示表： RMS值數字電表，分辨率：0.1V 電流顯示表： RMS值數字電表，分辨率：0.01A 頻率顯示表：RMS值數字電表，分辨率：0.1HZ 功率顯示表：數字有功功率電表，分辨率□1W □0.1W 功率因數顯示表: 分辨: 0.001頻率顯示表：數字電表，分辨率0.1HZ 功率顯示表：數字有功功率電表，分辨率□1W □0.1W 功率因數顯示表: 分辨率0.001
|
|
環境條件 |
使用場所：僅在室內使用 環境溫度：-20℃～45℃ 儲存溫度：-20℃～70℃ 相對濕度：≤90%（非凝結狀態） |
|
型號 |
輸出容量 |
輸入相數 |
輸出 最大電流 |
型號 |
輸出容量 |
輸入相數 |
輸出 最大電流 |
|
VFP-110005 |
500VA |
1φ3W |
4.6A/2.3A |
VFP-31015 |
15KVA |
3φ5W |
135A/67.5A |
|
VFP-11001 |
1KVA |
1φ3W |
9A/4.5A |
VFP-31020 |
20KVA |
3φ5W |
180A/90A |
|
VFP-11002 |
2KVA |
1φ3W |
18A/9A |
VFP-31030 |
30KVA |
3φ5W |
270A/135A |
|
VFP-11003 |
3KVA |
1φ3W |
27A/13.5A |
VFP-31050 |
50KVA |
3φ5W |
450A/225A |
|
VFP-11005 |
5KVA |
1φ3W |
45A/22.5A |
VFP-31060 |
60KVA |
3φ5W |
540A/270A |
|
VFP-11006 |
6KVA |
1φ3W |
54A/27A |
VFP-31100 |
100KVA |
3φ5W |
900A/450A |
|
VFP-11010 |
10KVA |
1φ3W |
90A/45A |
VFP-31150 |
150KVA |
3φ5W |
1350A/675A |
|
VFP-31010 |
10KVA |
3φ5W |
90A/45A |
VFP-31200 |
200KVA |
3φ5W |
1800A/900A |
|
型號 |
輸出容量 |
輸入相數 |
輸出每相 最大電流 |
型號 |
輸出容量 |
輸入相數 |
輸出每相 最大電流 |
|
VFP-13003 |
3KVA |
1φ3W |
9A/4.5A |
VFP-33060 |
60KVA |
3φ5W |
180A/90A |
|
VFP-13006 |
6KVA |
1φ3W |
18A/9A |
VFP-33100 |
100KVA |
3φ5W |
300A/150A |
|
VFP-13010 |
10KVA |
1φ3W |
30A/15A |
VFP-33150 |
150KVA |
3φ5W |
450A/225A |
|
VFP-33003 |
3KVA |
3φ5W |
9A/4.5A |
VFP-33200 |
200KVA |
3φ5W |
600A/300A |
|
VFP-33006 |
6KVA |
3φ5W |
18A/9A |
VFP-33300 |
300KVA |
3φ5W |
900A/450A |
|
VFP-33010 |
10KVA |
3φ5W |
30A/15A |
VFP-33400 |
400KVA |
3φ5W |
1200A/600A |
|
VFP-33015 |
15KVA |
3φ5W |
45A/22.5A |
VFP-33500 |
500KVA |
3φ5W |
1500A/750A |
|
VFP-33020 |
20KVA |
3φ5W |
60A/30A |
VFP-33600 |
600KVA |
3φ5W |
1800A/900A |
|
VFP-33030 |
30KVA |
3φ5W |
90A/45A |
VFP-33800 |
800KVA |
3φ5W |
2400A/1200A |
|
VFP-33045 |
45KVA |
3φ5W |
135A/67.5A |
VFP-331000 |
1000KVA |
3φ5W |
3000A/1500A |
