ZC2817DX LCR數字電橋

Model：ZC2817DX
Brand：中策
Price：￥
Describe：

ZC2817DX系列LCR數字電橋是本公司新研制的低頻元件測量儀器的換代產品，其中應用多項元件測量的最新技術，4.3寸彩色液晶顯示,SMD貼片工藝,操作方便，外形美觀。可直接測量多達六種的元件參數組合，能滿足生產線質量保證，進貨檢驗及自動化生產的需要。RS-232接口可為用戶提供遠程控制及測試數據的統計和分析。HANDLER接口可連接元件自動分選系統。

Consultation hotline:

0755-82895217

Advice Return

Summary
Model selection
Attachment
Download

簡要介紹

ZC2817DX系列LCR數字電橋是本公司新研制的低頻元件測量儀器的換代產品，其中應用多項元件測量的新技術，4.3寸彩色液晶顯示,SMD貼片工藝,操作方便，外形美觀。可直接測量多達六種的元件參數組合，能滿足生產線質量保證，進貨檢驗及自動化生產的需要。RS-232接口可為用戶提供遠程控制及測試數據的統計和分析。HANDLER接口可連接元件自動分選系統。

性能特點

簡便操作與強大功能的合理結合
采用SMT表面貼裝工藝提升了儀器的可靠性
4.3寸彩色液晶顯示屏
50Hz～100kHz，10個典型測試頻率（ZC2817DX）
0.1V、0.3V、1.0V三個典型測試電平
30Ω/100Ω兩種可選源阻抗，便于兼容不同LCR表的測試一致性

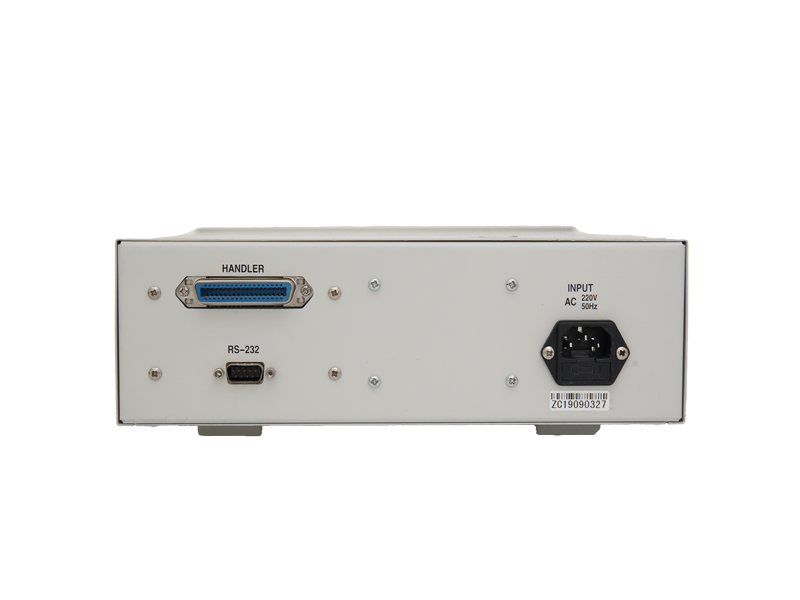

配置RS232接口和HANDLER接口

技術指標

測量功能
測試參數	六種測量參數組合：C/D、L/Q、R/Q、Z/θ、C/R、L/R
基本準確度	0.1%
等效電路	串聯、并聯
量程方式	自動、保持
觸發方式	內部、手動、外部
測試速度	快速：16次/秒中速：8次/秒慢速：2次/秒
校正功能	開路、短路、掃頻清零
顯示方式	直讀/Δ/Δ%
顯示器	5位分辨率，4.3寸彩色液晶顯示屏
測量信號
測量信號頻率	50Hz、60Hz、100Hz、120Hz、1kHz、 10kHz、20kHz、40kHz、50kHz、100kHz
測量信號電平	0.1Vrms、0.3Vrms、1.0Vrms
信號輸出阻抗	30Ω、100Ω
測量顯示范圍
\|Z\|、R、X	0.0001Ω～99.999MΩ
C	0.001pF～99999μF
L	0.001μH～99999H
D	0.0001～9.9999
Q	0.0001～9999.9
Δ%	-99.99%～99.99%
比較器及接口
比較器	九檔分選，三檔合格，一檔不合格，一個附屬檔
接口	RS232C（標配）、HANDLER（選件）
體積	290mm×100mm×320mm
重量	～2.5kg
