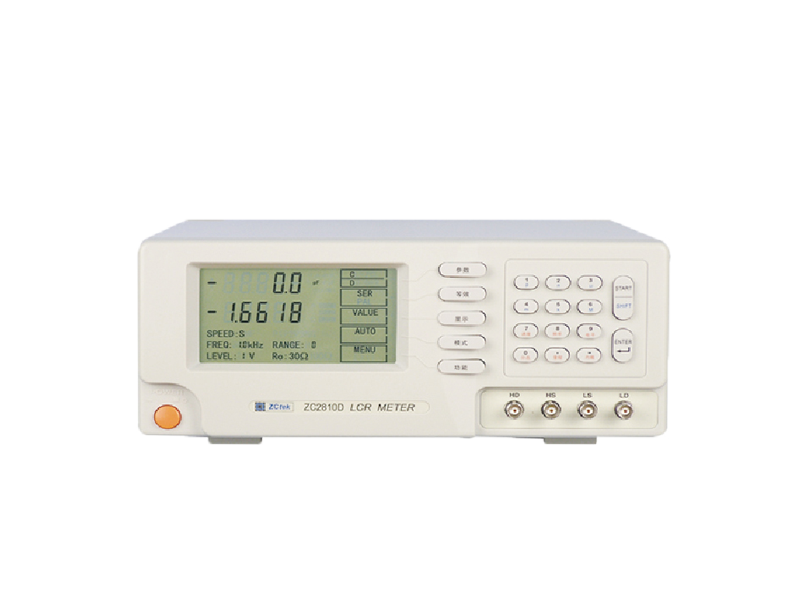

ZC2817D/ZC2810D/ZC2811D LCR數字電橋

Model：ZC2817D/ZC2810D/ZC2811D
Brand：中策
Price：￥
Describe：

ZC28XXD系列LCR 數字電橋是本公司新研制的低頻元件測量儀器的換代產品，其中應用多項元件測量的最新技術，大字符專用LCD顯示，SMD貼片工藝，操作方便，外形美觀。可直接測量多達六種的元件參數組合，能滿足生產線質量保證，進貨檢驗及自動化生產的需要。 RS-232接口可為用戶提供遠程控制及測試數據的統計和分析。HANDLER接口可連接元件自動分選系統。

Consultation hotline:

0755-82895217

Advice Return

Summary
Model selection
Attachment
Download

簡要介紹

ZC28XXD系列LCR數字電橋是本公司新研制的低頻元件測量儀器的換代產品，其中應用多項元件測量的新技術，大字符專用LCD顯示，SMD貼片工藝，操作方便，外形美觀。可直接測量多達六種的元件參數組合，能滿足生產線質量保證，進貨檢驗及自動化生產的需要。
RS-232接口可為用戶提供遠程控制及測試數據的統計和分析。HANDLER接口可連接元件自動分選系統。

性能特點

簡便操作與強大功能的合理結合
采用SMT表面貼裝工藝提升了儀器的可靠性
大型專用白色背光LCD顯示屏
100Hz ~ 100kHz,8個典型測試頻率（ZC2817D）
100Hz ~ 10kHz,4個典型測試頻率（ZC2810D/ZC2811D/ZC2810）
0.1V、0.3V、1.0V三個典型測試電平
30Ω/100Ω兩種可選源阻抗，便于兼容不同LCR表的測試一致性
配置RS232接口和HANDLER接口（ZC2817D/7C2810D/ZC2810）

技術指標

型號	ZC2817D			ZC2810D	ZC2811D
測量功能
測試參數	六種測量參數組合：C/D、L/Q、R/Q、Z/θ、C/R、L/R
基本準確度	0.1%			0.1%	0.2%
等效電路	串聯、并聯			串聯、并聯	串聯、并聯
量程方式	自動、保持			自動、保持	自動、保持
觸發方式	內部、外部、手動			內部、外部、手動	內部
測試速度	快速：16次/秒中速：8次/秒慢速：2次/秒			快速：12次/秒中速：5次/秒慢速：2次/秒	快速：12次/秒中速：5次/秒慢速：2次/秒
校準功能	開路、短路、掃頻清零
顯示方式	直讀/?/?%			直讀/?/?%	直讀
顯示器	5位分辨率，帶背光專用 LCD顯示屏			5位分辨率，帶背光專用 LCD顯示屏	5位分辨率，帶背光專用 LCD顯示屏
測量信號
測量信號頻率		100Hz、120Hz、1kHz、10kHz、20kHz、40kHz、50kHz、100kHz		100Hz、120Hz、1kHz、10kHz	100Hz、120Hz、1kHz、10kHz
測量信號電平		0.1Vrms、0.3Vrms、1.0Vrms
輸出阻抗		30Ω、100Ω		30Ω、100Ω	30Ω、100Ω
測量顯示范圍
\|Z\|、R、X			0.0001Ω~99.999MΩ	0.001Ω~99.999MΩ	0.001Ω~99.999MΩ
C			0.001pF~ 99999μF	0.01pF~ 99999μF	0.01pF~ 99999μF
L			0.001μH~ 99999H	0.01μH~ 99999H	0.01μH~ 99999H
D			0.0001~ 9.9999	0.0001~ 9.9999	0.0001~ 9.9999
Q			0.0001~ 9999.9	0.0001~ 9999.9	0.0001~ 9999.9
?%			-99.99%~99.99%	-99.99%~99.99%	-99.99%~99.99%
比較器及接口
比較器	五檔分選，三檔合格,一檔不合格，一個附屬檔			五檔分選，三檔合格,一檔不合格，一個附屬檔	------
接口	RS232C（標配）、HANDLER（選件）				------
體積	320mmx140mmx360mm
重量	~2.5kg
