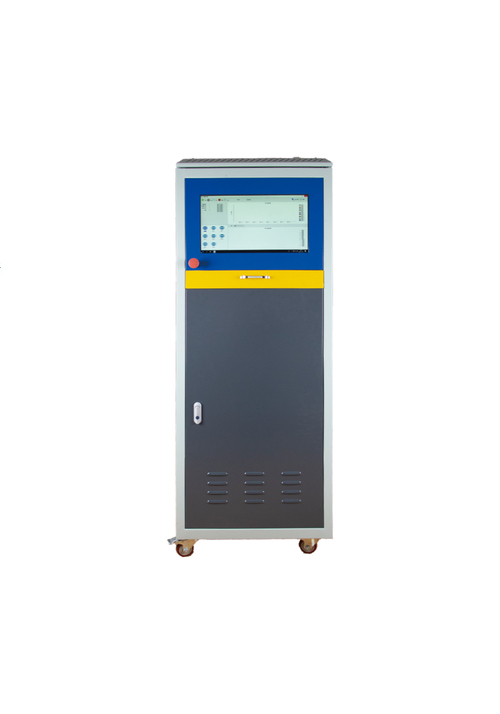

ZC62-128/256多路絕緣電阻（CAF）測試系統

Model：ZC62-128/256
Brand：中策
Price：￥
Describe：

隨著社會的發展，智能化水平越來越高，在更多的場景會用到 PCB 板，尤其很多使用環境比較惡劣，例如消費電子，汽車電子，外部環境監控設備等等。為了提高 PCB 板在不同使用環境下有穩定的性能表現，廠商會對 PCB 板材進行CAF 測試，即在長時間的高溫高濕的環境下，對板材不同的測試點間的絕緣電阻進行全程的跟蹤測量。

Consultation hotline:

0755-82895217

Advice Return

Summary
Model selection
Attachment
Download

性能特點

系統配置：外置計算機，獨立顯示器，1臺主控計算機，1~ 4臺測試儀
大可接入路數：128路、256路、384路、512路可選配少選配一臺多路絕緣電阻測試儀(ZC62-128)為128路多選配四臺多路絕緣電阻測試儀(ZC62-128)為512路。
老化試驗時間：0000:00:00~ 9999:59:59h，可任意設定。
內部電壓：5~1000VDC
可外接電源：500V~3000V。
絕緣電阻測試范圍：1x106-1X1014 Ω
電阻測試速度：10s/通道，512 通道4 分鐘
實時監控功能：自動記錄并顯示測試結果和試驗時間。
故障警告：屏幕上狀態欄顯示故障原因。
可視化圖形界面：電阻通過曲線模式、柱狀模式顯示。
符合國際，行業絕緣電阻測試標準要求：IPC-TM-650;IEC61189-5;IEC1086;SO-9455-17等

技術指標

類型	500V	1000V	1500V/2000V/2500V/3000V
通道數	128/256/384/512	128/256/384/512	128/256/384/512
測試組數	8~32組(16通道/組)	8~32組(16通道/組)	8~32組(16通道/組)
測試電壓精度	5~ 20Voc (±3%) 21~500Voc (±1%)	5~20Vc (±3%) 21~1000Voc (±1%)	5~ 20Voc (±3%) 21~1000Voc (±1%)內部 1000 Voc~3000Voc (±3%)外部
步進電壓	1V	1V	1V
電阻測量范圍	1x106~1X1013Ω	1x106~1x1014Ω	1x106~1x1014Ω
電阻測量精度	1X106~1x1010Ω≤±5% (測試電壓5V)	1X106~1x1010Ω≤±5% (測試電壓5V)	1X106~1x1010Ω≤±5% (測試電壓5V)
	1X1010~1x1011Ω≤±10% (測試電壓5V)	1X1010~1x1011Ω≤±10% (測試電壓5V)	1X1010~1x1011Ω≤±10% (測試電壓5V)
	1X1011~1x1012Ω≤±15% (測試電壓50V)	1X1011~1x1012Ω≤±15% (測試電壓50V)	1X1011~1x1012Ω≤±15% (測試電壓50V)
	1X1012~1x1013Ω≤±30% (測試電壓100V)	1X1012~1x1013Ω≤±20% (測試電壓500V)	1X1012~1x1013Ω≤±20% (測試電壓500V)
電阻測試速度	10秒/通道 512 通道≤3 分鐘	10秒/通道 512 通道≤3 分鐘	10秒/通道 512 通道≤3 分鐘
測試方式	連續	連續	連續
自動保存時間	1分鐘（可設）	1分鐘（可設）	1分鐘（可設）
保護電阻	1MΩ/5MΩ	1MΩ/5MΩ/10MΩ	1MΩ/5MΩ/10MΩ
UPS保護時間	30分鐘	30分鐘	30分鐘
尺寸	1600x600x800(mm) (高 x 寬 x 深)	1600x600x800(mm) (高 x 寬 x 深)	1600x600x800(mm) (高 x 寬 x 深)
輸入電壓	AC220V±10%	AC220V±10%	AC220V±10%
