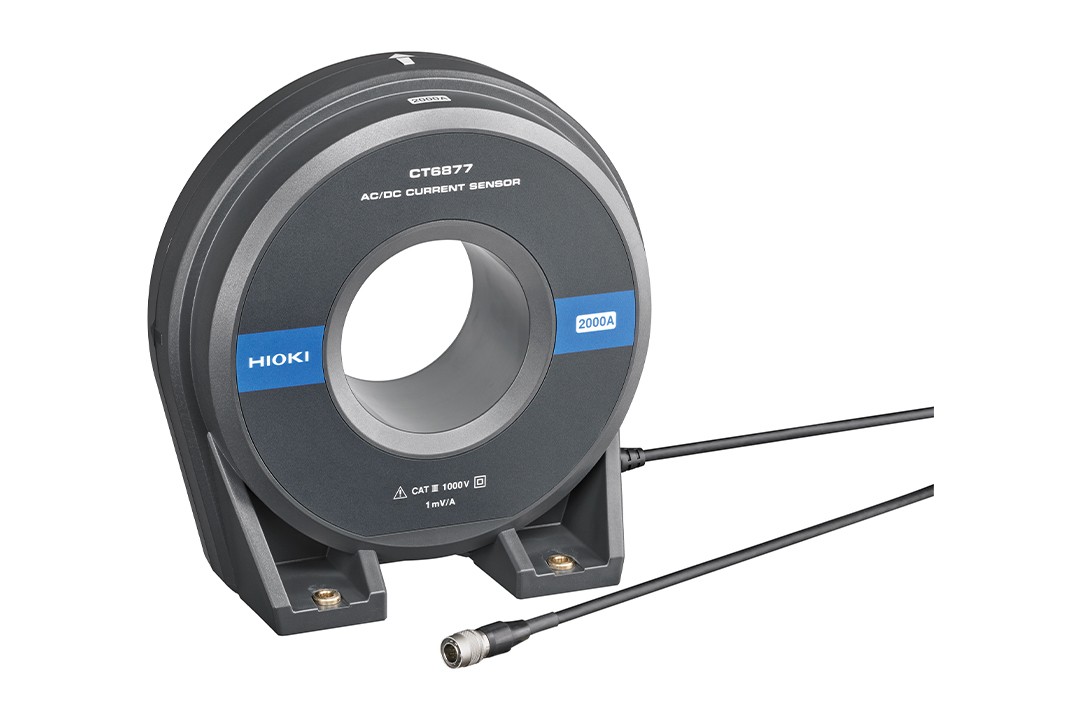

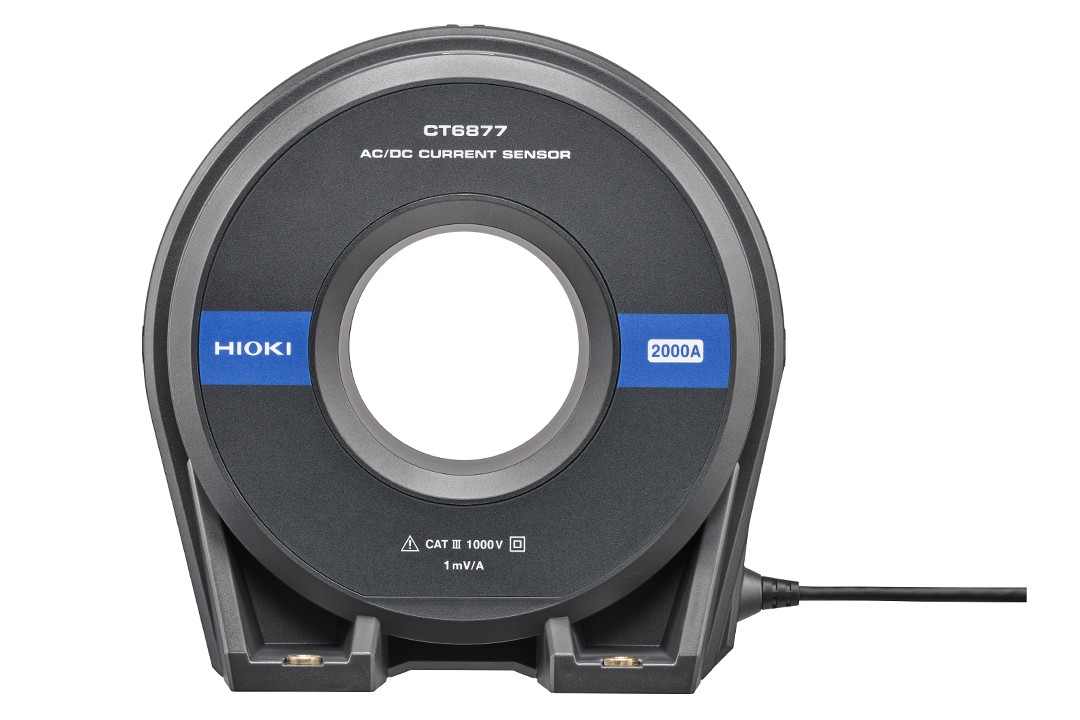

概要：
● 對于EV、HEV等電動汽車的2000A大電流測量游刃有余
● 通過加強屏蔽，精確測量干擾中的電流，提高抗干擾性能
● 平坦頻率特性和CMRR性能實現較高精度測量
● 和我司以往產品相比，增強了耐環境特性，可用于-40?85℃
● 實現了比我司以往產品更好的基本精度±0.04％和相位±0.1°
● 頻帶DC~1 MHz（幅度）的良好頻率特性
● 可用于光伏發電、從電池充電/放電到逆變器輸出端的燃料電池評估等
● 使用示波器/存儲記錄儀，可以進行波形監測（能和傳感器單元合用）
|
額定電流 |
AC/DC 2000A |
|---|---|
|
最大輸入電流 |
降額范圍內，（規定范圍內±3200 A peak） |
|
頻率特性 |
振幅：DC?1 MHz 相位：DC?700kHz |
|
基本精度 |
(DC, 45 Hz ≤ f ≤ 66 Hz) 振幅: ±0.04% rdg. ±0.008% f.s. ,相位: ±0.1° |
| 輸出電壓率 | 1 mV/ A ※測試儀的輸出是通過傳感器單元輸出的AC + DC電壓。 |
| 對地最大額定電壓 | AC/DC 1000V (50/60Hz, CAT III) |
| 可測導體直徑 | φ 80 mm以下 |
| 使用溫濕度范圍 | -40°C? +85°C, 80% rh以下 (無凝結) |
|
電源 |
由功率分析儀PW6001, PW3390或傳感器單元CT9555、CT9556、CT9557供電 |
| 最大額定功率 | 9.5VA（2000A/55Hz測量，電源為±12V時） |
| 體積及重量 | 229 W × 232 H × 112 Dmm, CT6877 5kg, 線長 3 m, CT6877-01: 5.3kg, 線長 10 m |
| 附件 | 使用說明書 ×1, 標簽帶×6, 使用上的注意事項×1 |
