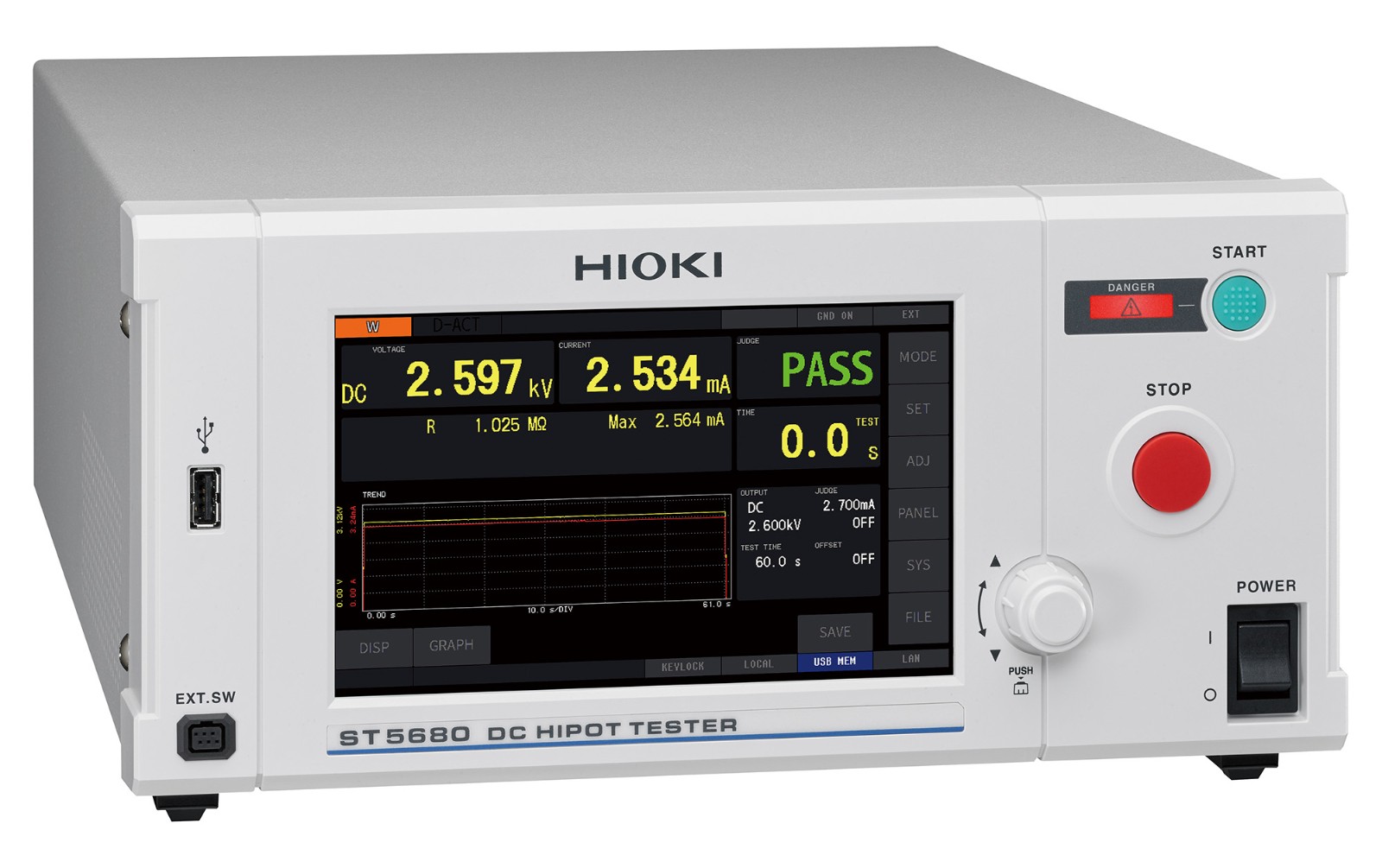

直流耐壓絕緣電阻測試儀ST5680

Model：ST5680
Brand：日置
Price：￥
Describe：

電池的安全測試提供更優化的檢測方案，通過波形分析提升電池的檢測品質

Consultation hotline:

0755-82895217

Advice Return

Summary
Model selection
Attachment
Download

概要：

為電池的安全測試提供更優化的檢測方案，通過波形分析提升電池的檢測品質

● 準確檢查絕緣性能，驗證電池和電機質量
● 通過波形和數值顯示有助于優化生產工序、對收回的不合格產品進行分析、宣傳檢查的可靠性
● 防止因電弧放電導致微小故障品流出
● 防止誤判導致的復測
● 支持廣泛的國際標準。搭載BDV（絕緣擊穿電壓）測量功能。

基本參數（精度保證時間1年）

主要功能	直流耐壓測試、絕緣電阻測試、絕緣擊穿電壓測試、波形顯示功能、ARC放電檢測功能、接觸檢查功能 (詳情請參照“各測試·功能”表)
功能一覽	聯鎖、GFI、自動放電、消除偏移、測試中改變設定電壓、瞬時輸出、命令監控、I/O HANDLER、按鍵鎖定、自檢、校準期限檢測、EXT SW（遠程控制）
使用溫濕度范圍	0°C～40°C，80% RH或以下（無結露）
適合標準	安全性：IEC 61010 EMC：IEC 61326
電源電壓	AC 100 V ～ 240 V
功耗	約180 VA※ ※ 電源條件為電源電壓220 V、電源頻率 50/60 Hz、測試模式直流耐壓測試、測試電壓2.5 kV、負載電流5 mA負載電阻500 kΩ）的情況下。
最大額定功率	800 VA
接口	通訊：USB，LAN，EXT. I/O 選件：RS-232C（Z3001），GP-IB（Z3000）存儲：U盤
尺寸·重量	305（W）×142（H）×430（D）mm（不含突起物） 10.0 kg ± 0.2 kg
附件	電源線，CD-ROM（PDF：使用說明書，通訊使用說明書），EXT.I/O用公頭連接器，EXT.I/O用連接器蓋EXT.I/O用聯鎖解除治具，啟動指南

各測試·功能

直流耐壓測試	輸出電壓：DC 0.010 kV ～ 8.000 kV（1 V分辨率）負載變動：± 1％以下輸出設置精度：±（1.2% of setting + 20 V）輸出電流/截止電流：100 mA max 電流精度：3.00 mA ＜：±（1.5% rdg.＋2 μA）≤ 3.00 mA：±1.5% rdg. 最小分辨率：0.001 μA 測試時間：0.1 s ～ 999 s，Continue（Timer OFF）電壓上升/下降時間：0.1 s ～ 300 s / 0.1 s ～ 300 s，OFF 短路電流200 mA 以下測試模式W→IR，IR→W，程序測試
絕緣電阻測試	輸出電壓：DC 10 V ～ 2000 V（1 V分辨率）輸出設置精度：±（1.2% of setting + 2 V）電阻值顯示范圍：10.00 kΩ ～ 200.0 GΩ（0.01 kΩ分辨率）精度保證范圍：10.00 kΩ ～ 99.99 GΩ 電阻精度：±（1.5% rdg. + 3 dgt.）*詳情參考下部表格測試時間：0.1 s ～ 999 s，Continue（Timer OFF）電壓上升/下降時間：0.1 s ～ 300 s / 0.1 s ～ 300 s，OFF
絕緣擊穿電壓測試	測試方法：連續升壓測試，逐級升壓測試測量內容：絕緣擊穿電壓（kV），絕緣擊穿的強度（kV/mm）設定內容：初始電壓，結束電壓，升壓速度，ARC檢測，電極間距離，電流上限值
波形顯示功能	波形顯示內容：電壓，電流，絕緣電阻采樣速度：500 kS/s 分辨率：256 K words
ARC放電檢測功能	檢測方式：監視試驗測試電壓的變動設定內容：測試電壓變動率1％～50％
存儲功能	·波形·圖形保存到U盤保存格式：BMP、PNG、CSV文件 ·面板保存功能將測試條件保存在主機內存中直流耐壓測試模式/絕緣電阻測試模式：最多64個程序測試：最多30個（最多50步）絕緣擊穿電壓測試：最多10個 ·數據存儲功能測量值保存在內存，最多32000個
判定功能（判定輸出）	判定為PASS，判定為FAIL（UPPER FAIL，LOWER FAIL） UPPER_FAIL：測量值＞上限值 PASS：上限值≥測量值≥下限值 LOWER_FAIL：測量值＜下限值

絕緣電阻測量精度（精度保證測試電壓范圍：50 V ~ 2000 V）

10 nA ≦ I ≦ 3 μA	100 MΩ ～ 999.9 MΩ 1.00 GΩ ～ 99.99 GΩ	±(20% rdg.) 2, 3, *4
100 nA ≦ I ≦ 30 μA	10.00 MΩ ～ 99.99 MΩ 100.0 MΩ ～ 999.9 MΩ	±(5% rdg.) 2, 3, *4
1 μA ≦ I ≦ 300 μA	1.000 MΩ ～ 9.999 MΩ 10.00 MΩ ～ 99.99 MΩ	±(2% rdg. + 5 dgt.) 2, 3, *4
10 μA ≦ I ≦ 3 mA	100.0 kΩ ～ 999.9 kΩ 1.000 MΩ ～ 9.999 MΩ	±(1.5% rdg. +3 dgt.) 2, 3, *4
100 μA ≦ I ≦ 30 mA	10.00 kΩ ～ 99.99 kΩ 100.0 kΩ ～ 999.9 kΩ	±(1.5% rdg. +3 dgt.) 2, 3, *4
1 mA ≦ I ≦ 100 mA	10.00 kΩ ～ 99.99 kΩ	320W×155H×480D mm,18kg
注記	※1：在最大額定500 VA范圍內 ※2：當測試電壓為10 V～99 V時，測量精度加算±10% ※3：當測試電壓為100 V～999 V時，測量精度加算±5% ※4：當測試電壓為1000 V～2000 V時，測量精度加算±2%

附件：

電源線，CD-ROM（PDF：使用說明書，通訊使用說明書），EXT.I/O用公頭連接器，EXT.I/O用連接器蓋EXT.I/O用聯鎖解除治具，啟動指南
