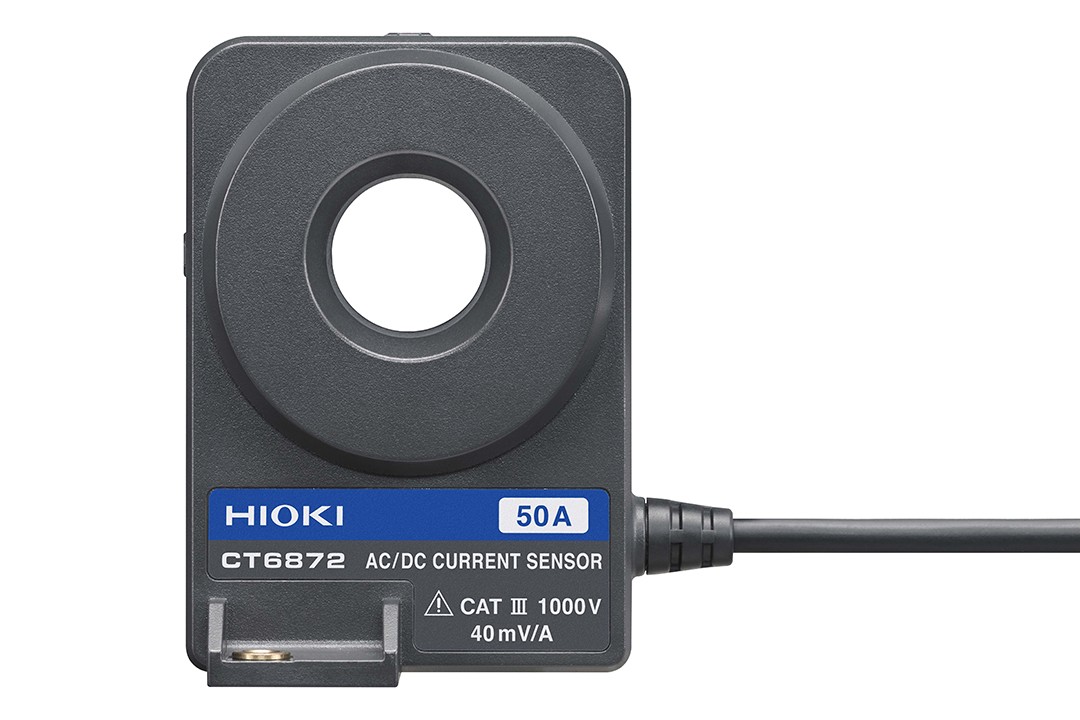

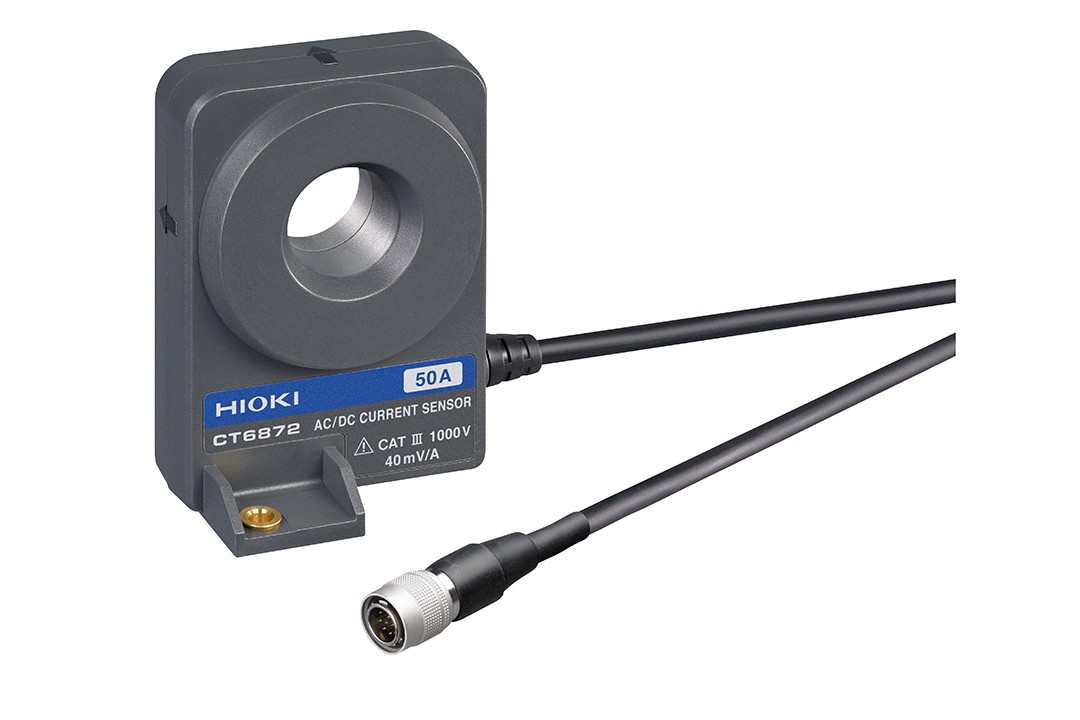

概要：
?超高精度(振幅)：[DC]±0.032 %、[50 Hz/60 Hz]±0.037 %、超高精度(相位)：[50 Hz/60 Hz]±0.05°
?頻帶DC?10 MHz，頻率特性良好
?EV, HEV等電動汽車電流測量的佳拍檔
?可在?40℃?＋85℃的環境下使用，適用于汽車測量
?適用于光伏發電或燃料電池評估等，不論是電池充放電還是逆變器的輸出端皆可測量
?可通過示波器/存儲記錄儀等進行波形監測（與傳感器單元一起使用）
|
額定電流 |
AC/DC 50A |
|---|---|
|
最大輸入電流 |
在降額范圍內, 最大到±150 A peak（設計值, 40℃以下且20 ms以內） |
|
頻率特性 |
振幅: DC?10 MHz 相位：DC?1 MHz |
|
線性 |
±2 ppm Typical (23℃) |
| 偏移電壓 | ±5 ppm Typical (23℃, 無輸入) |
| 基本精度 |
DC (±0.03% rdg. ±0.002% f.s. ,無相位規定) |
| 輸出電壓率 | 4 mV/A ※本儀器的輸出為經由傳感器單元輸出的AC+DC電壓 |
| 對地最大額定電壓 | 1000 V CAT III |
|
可測導體直徑 |
φ 24 mm以下 |
| 使用溫濕度范圍 | -40°C? +85°C, 80% rh以下 (無結露) |
| 電源 | 可由功率分析儀PW8001、 PW6001、PW3390或傳感器單元CT9555、CT9556、CT9557、3CH電流單元U8977供電 |
| 最大額定功率 | 4 VA以下 (測量50 A/55 Hz, 電源為±12 V時) |
| 體積及重量 | 70 W × 100 H × 53 D mm, CT6872: 370 g, 線長 3 m, CT6872-01: 690 g, 線長 10 m |
| 附件 | 使用說明書 ×1,號碼管 ×6, 使用注意事項 ×1 |
