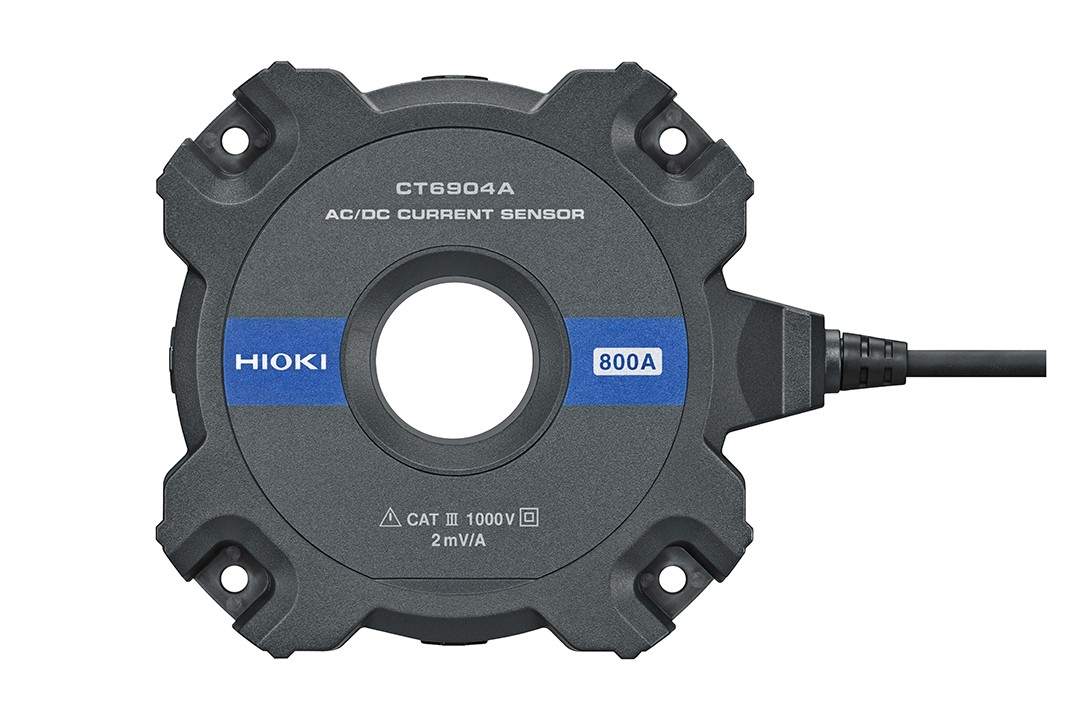

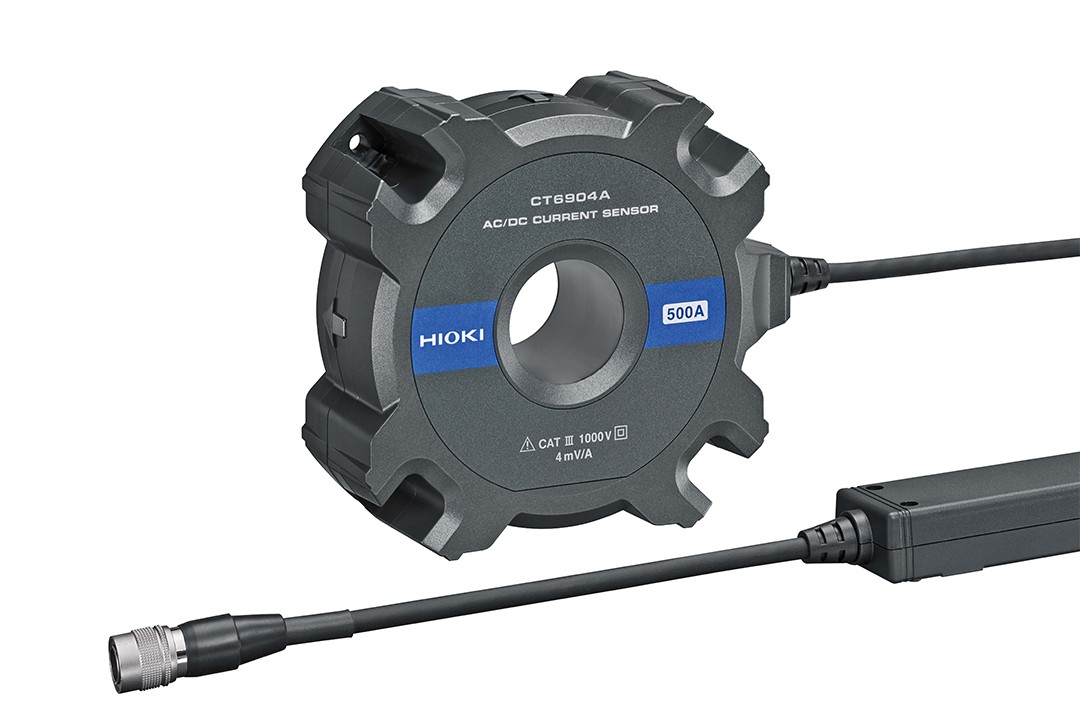

AC/DC電流傳感器CT6904A，CT6904A-01

Model：CT6904A，CT6904A-01
Brand：日置
Price：￥
Describe：

兼顧高級別的測量頻帶和高精度

Consultation hotline:

0755-82895217

Advice Return

Summary
Model selection
Attachment
Download

概要：

● 超高精度(振幅)：[DC]±0.032 %、[50 Hz/60 Hz]±0.027 %、超高精度(相位)：[50 Hz/60 Hz]±0.08°
● 500A額定大電流測量
● DC?4MHz (CT6904A)寬頻帶
● ±5ppm出色的線性度
● CMRR (共模抑制比) 120dB (100kHz)
● 與PW8001的組合功率精度 ±0.057%（使用U7005時）

基本參數（精度保證時間1年，調整后精度保證時間1年）

額定電流	AC/DC 500A
最大輸入電流	在降額范圍內, 最大到±1000 A peak（設計值, 40℃以下且20 ms以內）
頻率特性	振幅: DC?4 MHz（CT6904A-1: 2 MHz) 相位：DC?1 MHz
線性	±5 ppm Typical
偏移電壓	±10 ppm Typical (23℃, 無輸入)
基本精度	DC (±0.025% rdg. ±0.007% f.s. ,無相位規定) 45 Hz ≤ f ≤ 65 Hz (±0.02% rdg. ±0.007% f.s. , ±0.08°）規定到1 MHz為止
輸出電壓率	4 mV/A ※本儀器的輸出為經由傳感器單元輸出的AC+DC電壓
對地最大額定電壓	1000 V CAT III
可測導體直徑	φ 32 mm以下
使用溫濕度范圍	-10°C? +50°C, 80% rh以下 (無結露)
電源	可由功率分析儀PW8001、 PW6001、PW3390或傳感器單元CT9555、CT9556、CT9557供電
最大額定功率	7 VA以下 (測量500 A/55 Hz, 電源為±12 V時)
體積及重量	139 W × 120 H × 52 Dmm, CT6904A: 1.05 kg, 線長3 m, CT6904A-1: 1.35 kg, 線長 10 m
附件	使用說明書 ×1, 攜帶包 ×1, 彩色標簽(用于識別通道) ×1, 使用注意事項 ×1

附件：使用說明書 ×1, 攜帶包 ×1, 彩色標簽(用于識別通道) ×1, 使用注意事項 ×1
