測量線路
|
單相2線, 單相3線, 三相3線, 三相4線
|
|

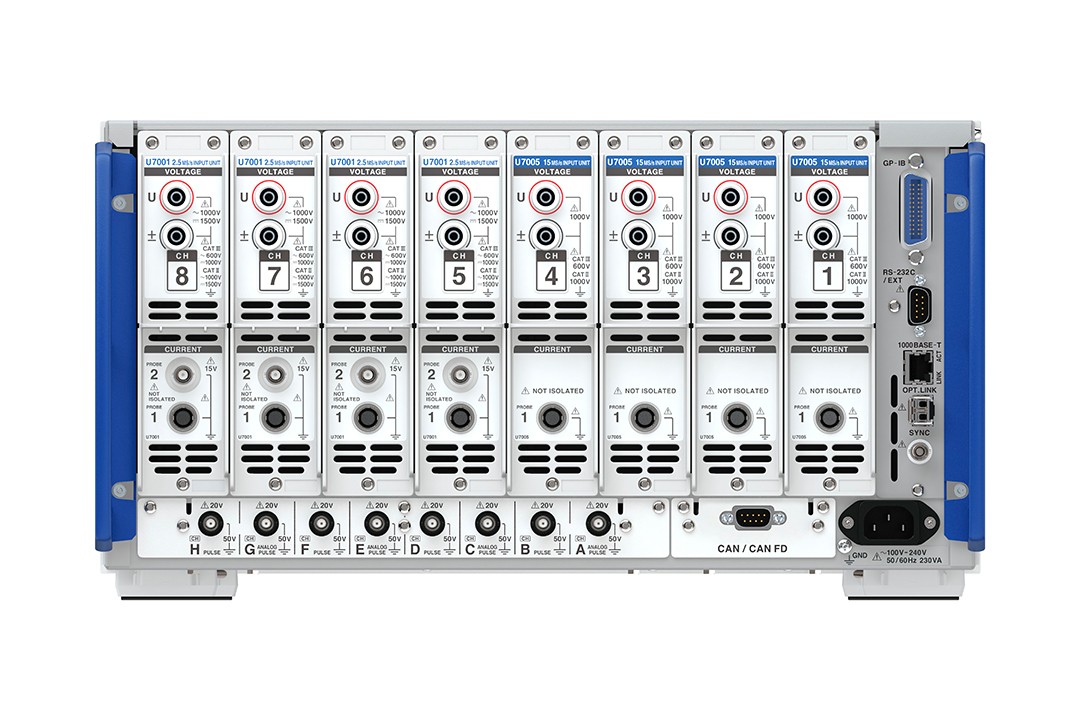

輸入單元數
|
最大8個單元（單元可混搭）
|
|
輸入單元種類
|

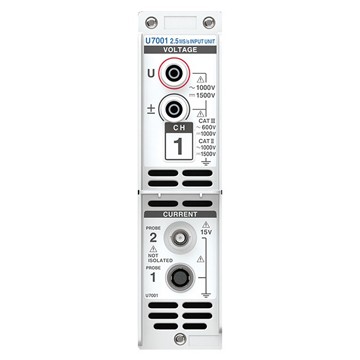

U7001 2.5 MS/s 輸入單元

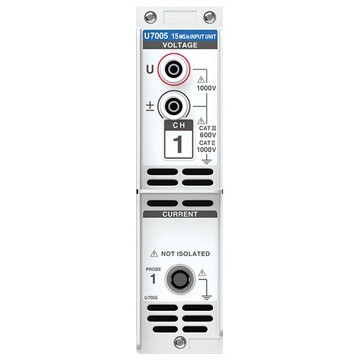

U7005 15 MS/s 輸入單元
|
|
測量頻率帶寬
|
U7001: DC, 0.1 Hz ?1 MHz
U7005: DC, 0.1 Hz ?5 MHz
|
|
采樣性能
|
U7001: 2.5 MHz, 16bit
U7005: 15 MHz, 18bit
|
|
數據更新率
|
1ms,10 ms, 50 ms, 200 ms
|
|
功率精度（U7001）
|
50 Hz/60 Hz: 0.02% of reading + 0.05% of range
DC: 0.02% of reading + 0.05% of range
50 kHz : 0.4% of reading + 0.1% of range
|
|
功率精度（U7005）
|
50 Hz/60 Hz : 0.01% of reading + 0.02% of range
DC : 0.02% + 0.03% of reading of range
50 kHz: 0.15% of reading + 0.05% of range
|
|
測量量程
|
電壓: 6 V/ 15 V/ 30 V/ 60 V/ 150 V/ 300 V/ 600 V/ 1500 V

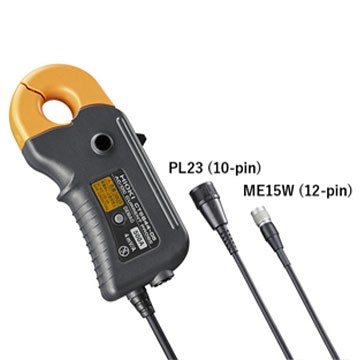

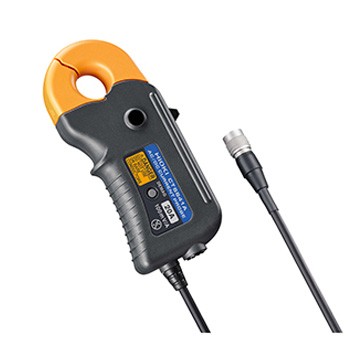

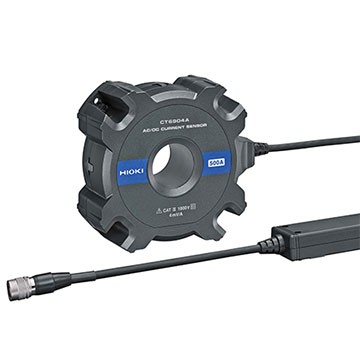

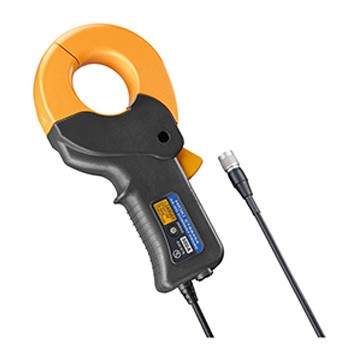

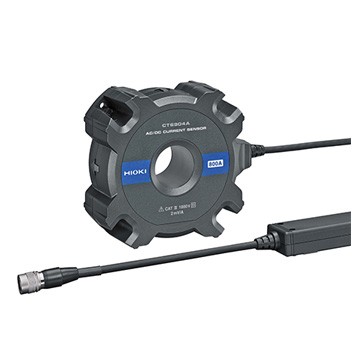

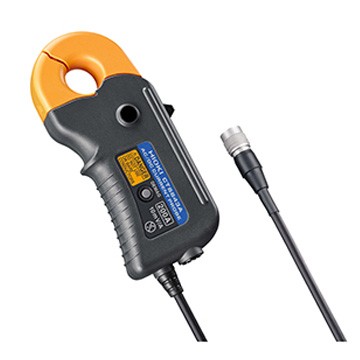

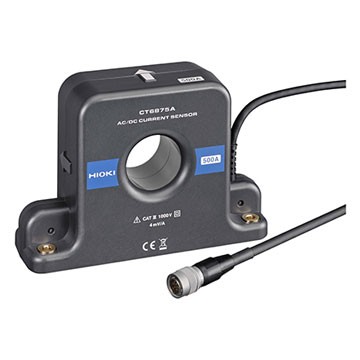

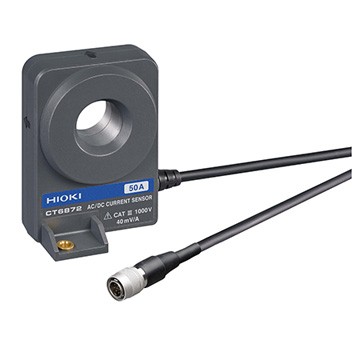

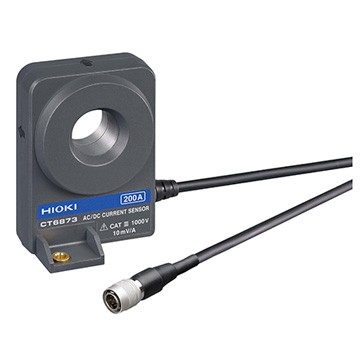

電流: (Probe1) 100 mA?2 kA, (Probe2) 100 mA?50 kA
(量程配置根據所使用的電流傳感器變化而變化，Probe2僅指U7001)
|
|
測量項目
|
電壓（U）, 電流（I）, 有功功率（P）, 視在功率（S）,無功功率（Q）, 功率因數（λ）, 相位角（φ）, 電壓頻率（fU）,電流頻率（fI）, 功率（η）, 損耗（Loss）, 電壓紋波率 （Urf）, 電流紋波率（Irf）, 電流累積（Ih）,功率積算（WP）,電壓峰值（Upk）, 電流峰值（Ipk）
諧波測量：最大分析次數500次
波形記錄：記錄容量5MWord×（（電壓/電流）×最多8通道+電機波形）
電機分析（選件）：電壓、扭矩、轉速、頻率、轉差率、電機功率
FFT分析*、閃變測量*
*計劃Ver 2.00對應
|
|
功能
|
運算功能（效率/損耗、用戶自定義*、Δ轉換、電流傳感器自動相位補償）
*計劃Ver 2.00對應
|
|
接口
|

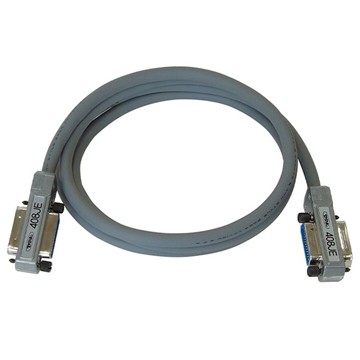

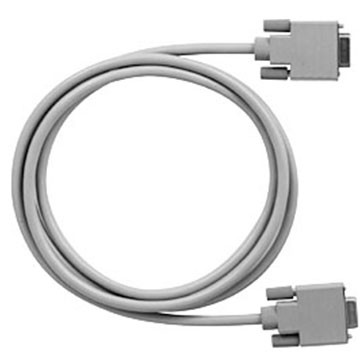

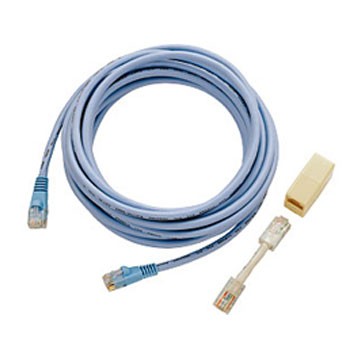

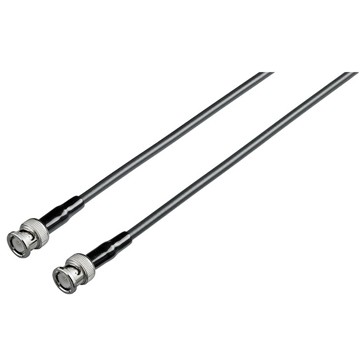

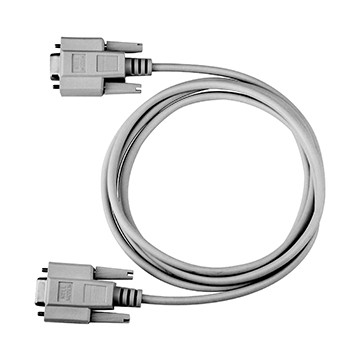

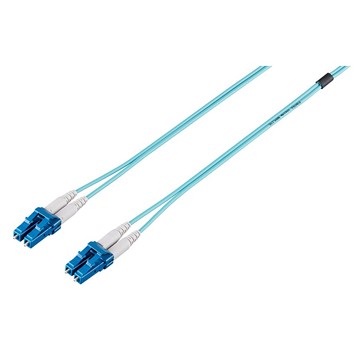

U盤, LAN, GP-IB, RS-232C, 外部控制, 光纖接口*, BNC同步*, CAN/CAN FD*
*計劃Ver 2.00對應
|
|
電源
|
AC 100 V?240 V, 50 Hz/60 Hz, 230 VA
|
|

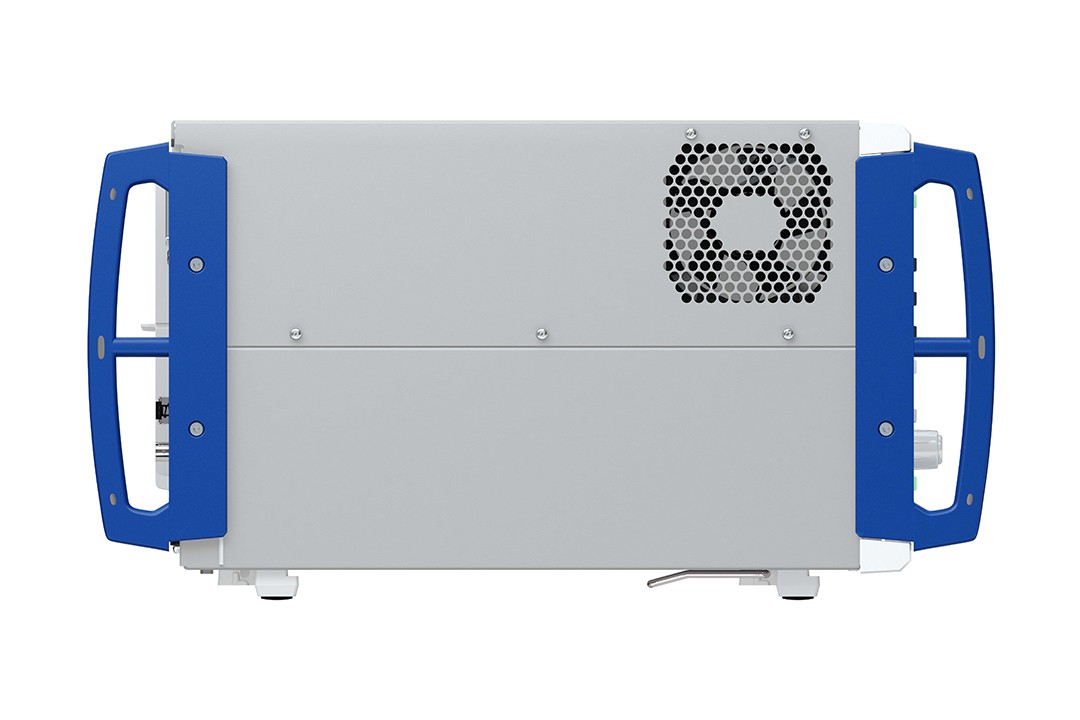

體積及重量
|
約430 W × 221 H × 361 D mm, 約14kg
|
|
附件
|

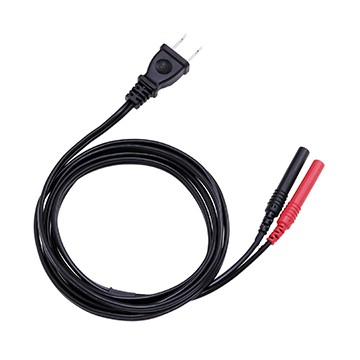

電源線×1, 使用上的注意事項×1 , 使用說明書×1, GENNECT One (PC應用軟件) CD ×1, D-sub25針用的連接器×1 (僅限PW8001-02, -05, -12, -15)
|
