存儲記錄儀MR8875-30-深圳市萬博儀器儀表有限公司-儀器儀表供應商！

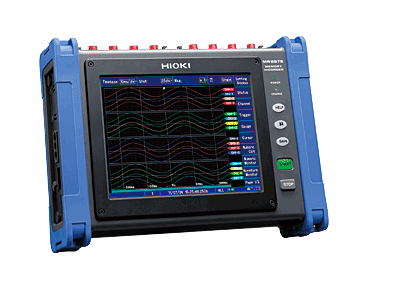

存儲記錄儀MR8875-30

Model：MR8875-30
Brand：日置(HIOKI)
Price：￥
Describe：

marked                                                                                                                                                                                                                    操作簡便，設計緊湊    ● 實時保存至SD卡● 可通過多通道測量從實際電

Consultation hotline:

0755-82895217

Advice Return

Summary
Model selection
Attachment
Download

操作簡便，設計緊湊

● 實時保存至SD卡
● 可通過多通道測量從實際電壓和溫度等物理量到用于帶混搭插件模塊的汽車開發的CAN信號等各項數據
● 直接觸摸屏選擇，操作直觀
● 抗震，耐高溫，機身牢固，是車載試驗的理想選擇
● 機身小巧，一手掌握
● 3種電源選件

注：MR8875-30主機不能單獨使用。需要安裝一個以上插入模塊選件并購買配套的線材。

基本參數

輸入單元數	4個
通道數	最大16模擬通道(使用MR8902時最大60通道)+標準8個邏輯通道+2個脈沖通道 ※：對于模擬單元，通道間相互絕緣且與MR8875-30的GND獨立。對于CAN單元接口或標配邏輯端口或標配脈沖端口，所有通道有共同點GND。
測量量程 (滿量程20div)	5mV～10V/div，11量程，分辨率：測量量程的1/1250(使用MR8901時)
最大額定電壓	端口間：150V DC 接地端口間：100V AC, DC(使用MR8901時)
頻率特征	DC～100kHz(-3dB，使用MR8901時)
時間軸	200μs～5min/div，21量程，采樣周期：量程的1/100，外部采樣
最大采樣率	[使用 MR8901時] 500kS/秒(2μs周期，全通道同時) [使用 MR8902時] 10msec(全通道在每個記錄間隔被高速掃描) [使用 MR8903時] 200kS/秒(5μs周期，全通道同時) 外部采樣：200kS/秒(5μs周期)
測量功能	高速功能(高速記錄)
內存容量	總共32MW(不可增加，輸入單元每8MW/單元) ※：1W=2B，32MW=64MB ※: 輸入單元內，可根據通道數分配使用量
外部存儲	SD存儲卡×1，USB2.0×1
顯示	8.4英寸SVGA-TFT 彩色液晶
通訊接口	LAN: 100BASE-TX(對應DHCP,DNS,FTP服務器/客戶端，WEB服務器，E-mail發送，指令控制) USB：標配USB2.0，系列迷你B插座×1(根據通訊指令設置和測量，將SD存儲卡內的文件傳輸至PC)
電源	1) AC適配器 Z1002：100～240V AC(50/60Hz)，56VA 2) 電池組Z1003：7.2V DC, 36VA, 持續使用時間：背光ON約1小時(AC適配器并用時，以AC適配器優先)，裝在MR8875-30里充電時間為：3小時 3) 外部DC電源：10～28V DC, 56VA(連接線為特別訂制產品)
尺寸，重量	298mmW×224mmH×84mmD，2.4kg(含輸入單元和電池組Z1003) 參考數據：3.47kg/122.4oz(含MR8901單元×4和電池組Z1003)
附件	使用說明書×1，操作指南×1，AC適配器Z1002×1，保護膜×1，USB連接線×1，掛繩×1，應用軟件光盤(波形觀察Wv/通訊指令表，CAN Editor×1)

存儲媒介

※購買SD卡時的注意事項：請務必使用我司選件中的SD卡。若使用我司意外的SD卡，則無法保證進行正常的保存、讀取。

SD存儲卡2GB Z4001 用于保存測量數據

SD卡 Z4003 8GB

各種輸入單元

※輸入單元為插入主機中安裝，可以由用戶自由組合。不標配輸入線，請另外購買。

模擬單元 MR8901 模擬單元 MR8901 4ch，電壓輸入,DC～100kHz 寬頻帶 詳細內容 >>

電壓/溫度單元 MR8902 15ch，電壓輸入，熱電偶的溫度輸入 詳細內容 >>

應變單元 MR8903 4ch，電壓輸入，應變測量轉換輸入，含轉換線 詳細內容 >>

CAN單元 MR8904 最多15個模擬通道，相當于一個16bit的模擬信號，最大16邏輯通道相當于1個1bit的邏輯信號 詳細內容 >>

高壓單元 MR8905 2ch，高電壓DC/RMS輸入， DC~100kHz帶寬（MR8875-30主機V2.14/3.14以上） 詳細內容 >>

輸入線A

※輸入電壓根據測量儀器的最大輸入電壓而定。

抓狀夾 9790-02 抓狀夾 9790-02 以紅/黑兩端夾住被測物體測量 (9790)

接觸針9790-03 以紅/黑兩端夾住被測物體測量 (9790)

鱷魚夾 L9790-01 鱷魚夾 9790-01 以紅/黑兩端夾住被測物體測量 (L9790)

連接線 L9790 (細長型) CAT II 300 V, 可任意彎曲測試線直徑2.8mm , 線長1.5m 注意: 夾子另售

輸入線B

※輸入電壓根據測量儀器的最大輸入電壓而定。

連接線 L9198 用于低電壓 (最高到 300V), 線長1.7m

輸入線C

※用于香蕉頭端口，輸入電壓根據連接的輸入單元的電壓而定。

連接線L4940 香蕉頭—香蕉頭，1.5m，紅黑各1

延長線L4931 用于香蕉插頭式連接線的延長線，1.5m

鱷魚夾L4935 安裝于香蕉插頭式連接線的前端，CAT IV 600V，CAT III 1000V

測試夾L4936 安裝于香蕉插頭式連接線的前端，CAT III 600V

磁鐵接合器L4937 用于L4930，CAT III 1000V

抓狀夾9243 用于L4930/9197/9322，CAT III 1000V，196mm長

輸入線D

※對地電壓參考我司產品參數范圍。※另外需要供電電源。

差分探頭 P9000 存儲記錄儀專用（P9000-01）僅限波形（P9000-02）波形/有效值切換;最大AC/DC 1kV輸入;另外需要電源 連接存儲記錄儀的模擬輸入后使用。供電電源需要使用AC適配器，或者USB總線供電等。 詳細內容 >>

AC適配器Z1008 AC100~240V

特注輸入線

用于P9000，關于特注品請另詢。（1）USB總線電源線（2）USB（A）-迷你B連接線（3）3分支連接線

輸入線E

※對地電壓參考我司產品參數范圍。※另外需要供電電源。

差分探頭 9322 最高到 2kV DC 或 1kV AC. 可以與AC適配器 9418-15, 或探頭電源單元 9687 和電源線 9248一同使用. 詳細內容 >>

AC適配器9418-15 標配附件 100~240V AC，另售

非接觸電壓測量

AC非接觸電壓探頭SP3000 適用于外徑φ1mm?2.5mm的帶絕緣層電線;頻帶10Hz?100kHz;額定測量電壓5Vrms 14Vp-p 詳細內容 >>

AC電壓探頭SP9001

用于其他輸入

CAN線 9713-01 用于MR8904。長1.8m

變換轉換器 9199 BNC-香蕉頭，用于連接輸入模塊的 BNC 端口

連接線 L9217 線兩端都有絕緣BNC 連接器，并連接至輸入模塊上的絕緣BNC連接器。長1.6m

邏輯測量

※僅能連接小型端口型。※小型端口型的9327、9320-01、9321-01、MR9321-01不需要9323。

轉換電纜 9323 由于端口不同，用于連接 9320/9321 與 8860 系列的記錄儀 * 9327, 9320-01, and 9321-01并不是必須的連接線.

最大200A（高精度）

※使用高精度電流傳感※使用高精度電流傳感器時領先需要電源CT955x。器時領先需要電源CT955x。

最大1000A（高精度）

※使用高精度電流傳感器時領先需要電源CT955x。※能和CT955x連接的僅限12pin（ME15W）端口的（-05型）傳感器。※使用10pin（PL23）端口的傳感器另外需要轉換線CT9900。

AC/DC電流傳感器CT6875 頻帶DC~2MHz，額定電流AC/DC 500A 詳細內容 >>

AC/DC電流傳感器CT6876 頻帶DC~1.5MHz，額定電流AC/DC 1000A 詳細內容 >>

傳感器用電源

連接線 L9217 線兩端都有絕緣BNC 連接器，并連接至輸入模塊上的絕緣BNC連接器。長1.6m

傳感器單元CT9555 單獨使用電流傳感器時的供電;1ch，帶波形輸出 詳細內容 >>

傳感器單元CT9556 單獨使用電流傳感器時的供電;1ch，帶波形/RMS輸出 詳細內容 >>

傳感器單元CT9557 單獨使用電流傳感器時的供電;4ch，帶計算功能、波形/RMS輸出 詳細內容 >>

100A～2000A（中速）

使用這類電流傳感器時另外需要CT7290等。

AC/DC電流傳感器 CT7631 帶寬DC～10kHz（-3dB）;額定測試電流AC/DC 100A;輸出電壓1mV/A;可測導體直徑φ 33mm 詳細內容 >>

AC/DC電流傳感器 CT7636 帶寬DC～10kHz（-3dB）;額定測試電流AC/DC 600A;輸出電壓1mV/A;可測導體直徑φ 33mm 詳細內容 >>

AC/DC電流傳感器 CT7642 帶寬DC～10kHz（-3dB）;額定測試電流AC/DC 2000A;輸出電壓0.1mV/A;可測導體直徑φ 55mm 詳細內容 >>

AC/DC自動調零電流傳感器 CT7731 帶寬DC～5kHz（-3dB）;額定測試電流AC/DC 100A;輸出電壓1mV/A;可測導體直徑φ 33mm 詳細內容 >>

AC/DC自動調零電流傳感器 CT7736 帶寬DC～5kHz（-3dB）;額定測試電流AC/DC 600A;輸出電壓1mV/A;可測導體直徑φ 33mm 詳細內容 >>

AC/DC自動調零電流傳感器 CT7742 帶寬DC～5kHz（-3dB）;額定測試電流AC/DC 2000A;輸出電壓0.1mV/A;可測導體直徑φ 55mm 詳細內容 >>

顯示單元 CM7290 CT7000系列電流傳感器組合使用，可實現測量、顯示和輸出;測量DCA, ACA, (DC+AC)A，頻率，搭載分析顯示等功能;向記錄儀等進行輸出的功能：WAVE, RMS, PEAK, Hz;給1個CT7600s/7700s傳感器供電;5號電池/外部電源 詳細內容 >>

500A～5000A

※用于50/60Hz工頻電源線

鉗式探頭 9018-50 ·相位特性良好：振幅頻率特性:40 Hz?3 kHz；位相頻率特性:40 Hz?3 kHz ?測量量程AC10?500A ?輸出電圧AC0.2V/量程?可測導體直徑 φ 46 mm 詳細內容 >>

鉗式探頭 9132-50 連接萬用表、記錄儀，輕松測量大電流 詳細內容 >>

柔性電流鉗 CT9667系列 在狹窄地方也能輕松設置 詳細內容 >>

泄漏電流

※用于50/60Hz工頻電源線

數字鉗型表 3283 True RMS（真有效值）;用于AC泄漏電流/負載電流;10mA量程（10μA分辨率）到負載電流最大200A;濾波器功能;模擬/監視器輸出 詳細內容 >>

變換轉換器 9199 BNC-香蕉頭，用于連接輸入模塊的 BNC 端口

AC 轉換器 9445-02 100～240V AC，12 V DC/ 2.5 A 輸出

輸出線L9094 香蕉端子用，1.5m

輸出線L9095 BNC端子用，1.5m

輸出線L9096 端子板用，1.5m

PC相關

波形處理軟件 9335 數據轉換、打印功能、波形顯示、適用于Windows2000/ XP/Vista(32bit), Windows7(32/64bit)。 注意：支持 8860-50/8860, 8861-50/8861系列 MEM, REC和 REC&MEM 數據記錄，僅使用單軸采樣時 詳細內容 >>

LAN電纜 9642 直連以太網線，附帶交叉型轉換器，5m 長

專用選件

※Z1002為主機標配附件

GPS單元Z5005 MR8875-30專用；用于記錄GPS數據；適用于MR8875-30主機Ver2.11以上 詳細內容 >>

AC適配器Z1002 標配，用于主要單元，AC 100~240V

電池組Z1003 NiMH，安裝在主機中充電，DC 7.2V/4500mAh

攜帶箱

攜帶箱 C1004 可收納選件，硬箱
