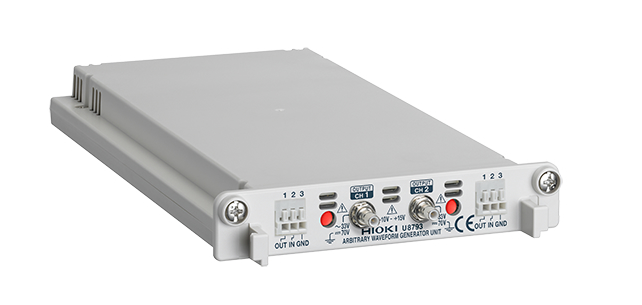

● 2ch任意波形信號輸出
● 可大15V輸出用存儲記錄儀測量到的異常波形信號
● 可大15V輸出自定義的任意的波形信號

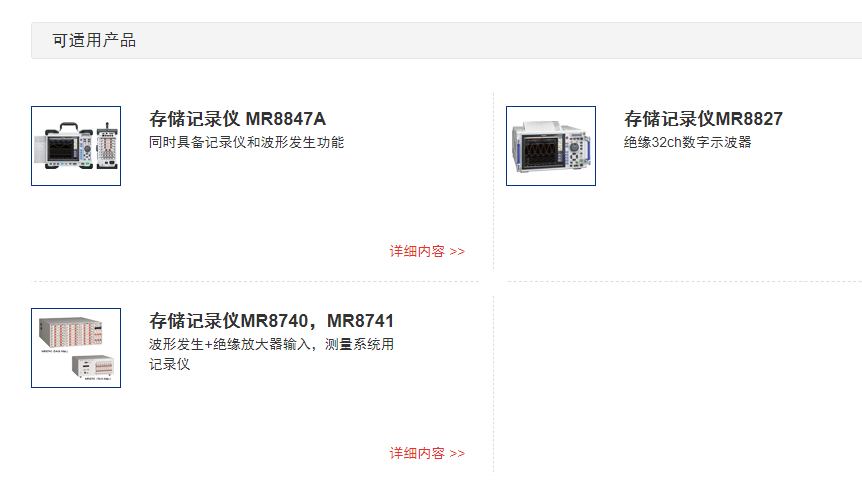

● 和存儲記錄儀組合使用（適用機型有限，不適用于原8847、原MR8847-01/-02/-03）
● 具備函數發生器功能、掃描功能
● 各輸出通道之間、通道和外殼之間絕緣
| 輸出端子 |
通道數：2ch，SMB端子（輸出電阻1 Ω以下） 對地最大額定電壓：AC33Vrms或DC 70V |
|---|---|
| 輸出電壓范圍 | -10 V～15V （振幅設置范圍 0 V～20 Vp-p，設置分辨率1 mV) |
| 最大輸出電流 | 10 mA (允許負載電阻 1.5 kΩ以上) |
| FG功能 |
DC, 正弦波, 矩形波, 脈沖波, 三角形波, 楔形波 輸出頻率 10 mHz～100 kHz |
| 任意波形發生功能 | 使用MR8847A等測量到的波形, 7075的波形, PW3198的波形, SF8000, CSV格式的波形, D/A更新率 2MHz (使用16bit D/A) |
| 掃描功能 | 頻率、振幅、補償、占空比（僅限脈沖） |
| 編程功能 | 最大128步進（每個步進的循環計數設置，整體循環計數設置） |
| 其他 | 自檢功能（電壓）、可外部輸入輸出控制 |
| 體積和重量 | 106W × 19.8H × 196.5D mm, 250 g |
