脈沖線圈測試儀ST4030A-深圳市萬博儀器儀表有限公司-儀器儀表供應商！

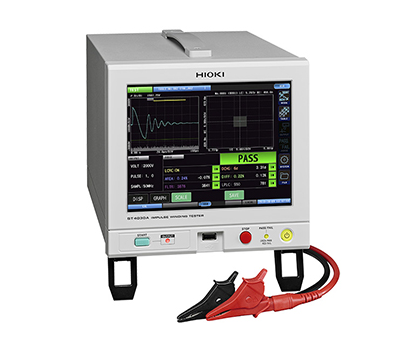

脈沖線圈測試儀ST4030A

Model：
Brand：
Price：￥
Describe：

選件                                        選件                                                                                                                                                                                        通過響應波形的定量化，能在裝有轉子的成品狀態下進行檢查

Consultation hotline:

0755-82895217

Advice Return

Summary
Model selection
Attachment
Download

	選件	選件

通過響應波形的定量化，能在裝有轉子的成品狀態下進行檢查

● 能夠檢測到以往很難檢測到的不良現象
● 高精度的檢測波形（高速采樣200MHz×高分辨率12bit）
● 單匝線圈檢測（響應波形的定量化）
● 通過檢測隱藏在噪音中的“微弱的局部放電”，掌握馬達線圈之間的絕緣不良情況(微短路)。（選件）

基本參數（精度保證時間1年，調整后精度保證時間1年）

測試項目	●將施加在脈沖電壓上所獲得的響應波形定量化（LC·RC值），并判斷合格與否 ●AREA值，Fulutter，Laplacian等判斷波形 ●絕緣擊穿電壓測試功能
施加電壓	100 V?4200 V (設置分辨率：10 V步) 最大施加能量: 約88mJ
可測試的電感范圍	10 μH?100 mH
采樣率	200 M/ 100 M/ 50 M/ 20 M/ 10 MHz, 分辨率: 12 bit, 數據數: 1001?8001點 (1000點步)
電壓檢測精度	[DC精度] ±5％ of setting, [AC帶寬] 100 kHz：±1 dB
判定方法	LC·RC值判定，波形判定，放電判定（安裝ST9000時）
測試條件組數	255 ( 測試條件設置、判定條件設置、標準波形)
測試時間	約60ms (3000V、1 脈沖、判定OFF 時的參考值)
顯示	顯示器：8.4 英寸SCGA 彩色TFT 液晶(800×600點)，觸摸面板
接口	標配：EXT.I/O, USB主機 (內存), USB設備 (通訊用), LAN 選件: RS-232C (Z3001), GP-IB (Z3000)
電源	AC100 V?240 V, 50 Hz/60 Hz, 80 VA max.
體積及重量/th>	215W × 200H × 348D mm, 6.7 kg
附件	電源線×1，使用說明書×1，應用軟件光盤×1，使用注意事項×1
