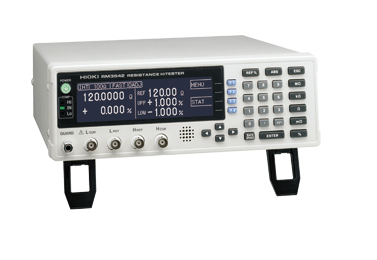

電阻計RM3542

Model：
Brand：
Price：￥
Describe：

RM3542-01                                                                                                                                                                            ● 實現了自動化系統中所要求的速度和高精度● 雙重檢查功能保證準確接觸，實現可靠性測試● 可用于集成電路片電感器和EMC對應零件的低能耗電阻測量●

Consultation hotline:

0755-82895217

Advice Return

Summary
Model selection
Attachment
Download

	RM3542-01

● 實現了自動化系統中所要求的速度和高精度
● 雙重檢查功能保證準確接觸，實現可靠性測試
● 可用于集成電路片電感器和EMC對應零件的低能耗電阻測量
● 可用于制造工程中手動的取樣檢查

單元中不包含試驗夾具。請在購買時選擇配套的試驗夾具。

基本參數 (預熱時間：30分鐘以上)

電阻量程	[低功率OFF] 100 mΩ量程 (最大 120.0000 mΩ, 0.1μΩ 分辨率)) ~ 100 MΩ 量程 (最大 120.0000 MΩ, 100 Ω 分辨率), 10 步進 [低功率ON] 1000 mΩ 量程 (最大 1200.000 mΩ, 1 μΩ 分辨率) ~ 1000 Ω 量程 (最大 1200.000 Ω, 1 mΩ 分辨率), 4 步進
顯示	單色圖形 LCD 240 × 64 dot, 白色 LED 背光
測量精度	[ 慢速模式下, 100 mΩ 量程] ±0.015 % rdg. ±0.002 % f.s. [ 慢速模式下,1000 Ω 量程] ±0.006 % rdg. ±0.001 % f.s. (最佳情況)
測試電流	[ 100 mΩ 量程] 100 mA DC ~ [ 100 MΩ 量程] 100 nA DC
開路端口電壓	最大20 V DC
采樣率	快速，中速，慢速, 3種設置
測量時間	[100 Ω/1000Ω 量程,低功率關閉時] 快速: 0.9 ms,中速: 3.6 ms,慢速: 17 ms
合并時間	0.1 ms ~ 100.0 ms, 或 1 ~ 5 PLC（50 Hz時）, 1 ~ 6 PLC（60 Hz時）注意: PLC = one power line cycle (主要波形周期)
其他功能	比較功能 (設定值和測量值的比較),延時功能 (可通過輸入觸發和測試線控制測試物的延時), OVC (開端電壓補償),測量錯誤檢測 , 探頭短路檢測, 接觸改善功能,自動保存, 數據統計, 設置監測 (當使用兩個設備時，不同的設置會引發警報通知), 重啟功能,觸發功能等
接口	RS-232C，打印機，GP-IB（RM3542-01）
外部 I/O接口	觸發, 輸入保持, 比較輸出, 設置監控端口
電源供應	100 ~ 240 V AC, 50/60 Hz, 最大30 VA
體積及重量	260 mm W × 88 mm H × 300 mmD, 2.9 kg
附件	電源線× 1, 外部 I/O 公頭連接器× 1,操作說明書× 1, 操作指南× 1
