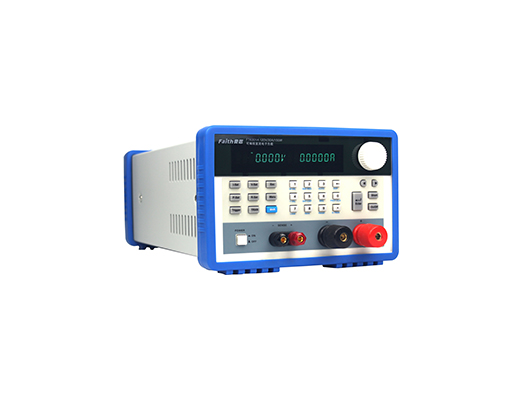

FT6300A系列電子負載是費思科技推出的一款高性能單通道直流電子負載。FT6300A系列電子負載具備多種型號，功率0~1800W，電壓范圍0~500V，電流范圍0~240A。主要應用于充電器/適配器、開關電源、LED驅動、動力電池、通信電源、太陽能電池及其組件、保險絲/接插件/繼電器/傳感器、電力電子元器件等產品的測試，及相關產品研發、生產、質檢、品控等部門的應用，FT6300A系列電子負載均對相應的使用有特別設計。

FT6300A系列電子負載提供了CC、CV、CR和CP等基本功能；提供了動態與序列測試功能以模擬各種負載變化；智能化的自動測試功能方便產線及質檢部門使用；模擬LED特性，測試LED驅動；電池內阻及容量測試（適用于FT6301A-FT6306A）。

特點

1.      帶載電流范圍大可達240A，安全、穩定、可靠、耐用；

2.      動態測試頻率可達20KHz，可設置斜率（適用于FT6309A-FT6319A）；

3.      恒電壓、恒電流、恒電阻和恒功率四種測試模式；

4.      快速調用，一鍵調用測試功能；

5.      序列測試，負載帶載波形變化模擬實際工作狀況；

6.      智能化自動測試功能，自動完成品質判定；

7.      電池內阻及電池容量測試；

8.      支持遠端采樣，補償電壓降；

9.      OCP測試，自動尋找過流保護點；

10.    采用智能風扇控制，降低噪音；

11.    高清晰，高亮度顯示屏（VFD）；

12.    鍵盤配合旋鈕設置，操作簡易；

13.    過電壓/過電流/過功率/過溫度/極性反接等全方位智能保護功能；

14.    豐富的SCPI命令，方便組建智能化測試平臺和進行二次開發；

15.    標配RS232接口，可通過計算機實現遠程控制。

定態功能

恒電流模式（CC）

        恒電流模式下，無論輸入電壓如何變化，負載始終消耗一個恒定的電流。

恒電壓模式（CV）

        恒電壓模式下，負載將消耗足夠電流使輸入電壓維持在設定值。

恒電阻模式（CR）

        恒電阻模式下，負載等效為一個恒定的電阻，輸入電流會隨輸入電壓的改變而線性調整。

恒功率模式（CP）

        恒功率模式下，負載將消耗一個恒定的功率。輸入電流會隨輸入電壓的改變線性調整以確保消耗功率不變。

        恒電流模式                恒電壓模式

       恒電阻模式               恒功率模式

恒電流模式應用

1、 電源的負載調變測試

2、 電池放電時間及壽命測試

3、 燃料電池測試

4、 精準控制回路中電流，用于傳感器校準與保險絲/繼電器測試

恒電壓模式應用

1、 LED驅動測試

2、 電池的充電測試

3、 太陽能測試

4、 電流源測試

恒電阻模式應用

1、 通訊用電源的緩開機測試

2、 模擬汽車溫度控制器的帶載情況

3、 阻性源測試

恒功率模式應用

1、 恒功率電源測試

2、 電池的放電能力測試

3、 太陽能光伏測試

4、 電池容量及電池壽命測試

序列功能

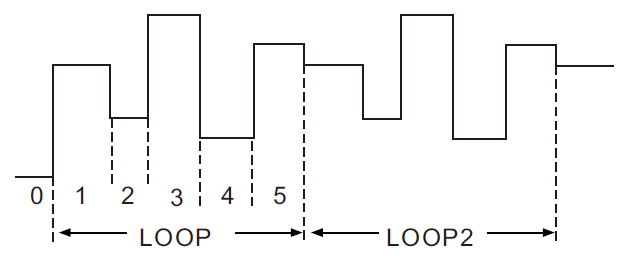

根據用戶編輯的序列文件來模擬負載的復雜變化。序列文件參數包括文件編號（1～8）、測試模式（CC、CV、CP、CR）、循環次數（0～9999，0表示無限循環）、序列步數（1～50）、單步設定值及單步時間（1ms～60000ms）。序列文件存儲于EEPROM中，可存儲8個序列文件。序列測試功能可進行電源輸出特性測試， 電源穩定性測試及實際工作狀況模擬。圖為一個步數為5的序列測試。

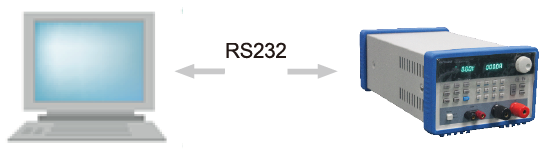

SCPI與遠程控制

FT6300A系列支持標準的SCPI命令，通過SCPI命令可以實現面板操作的所有功能。這為智能化測試平臺的組建和用戶的二次開發提供方便。FT6300系列通過RS232接口可輕松實現電子負載的遠程控制。

動態功能

        為滿足日益增長的高速測試需求，FT6300A系列電子負載提供高速可編程的動態測試功能。動態測試功能包括連續、脈沖、翻轉三種方式，支持帶載斜率設定。

         動態模式用于模擬各種帶載突變及異常情況，適用于測試電源的動態特性，電源的穩定性，電池的保護點及保護時間，各種脈沖等突發帶載模擬。

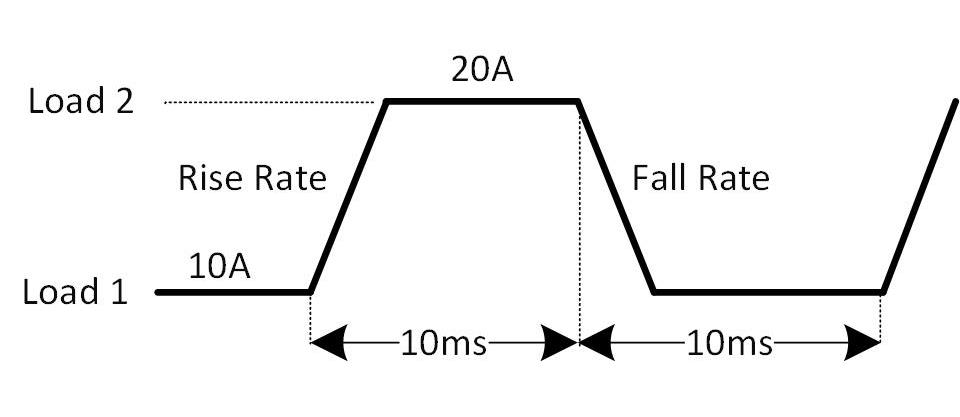

連續模式

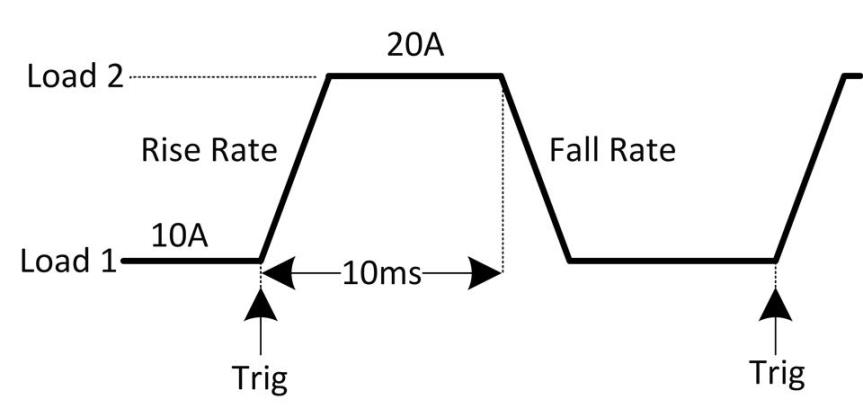

脈沖模式

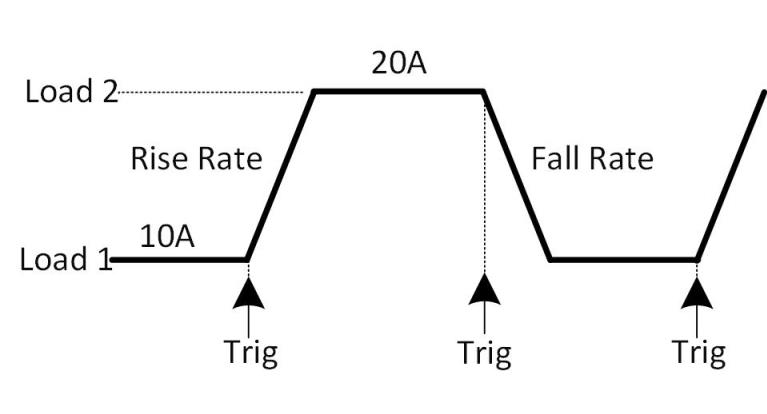

翻轉模式

電池測試功能

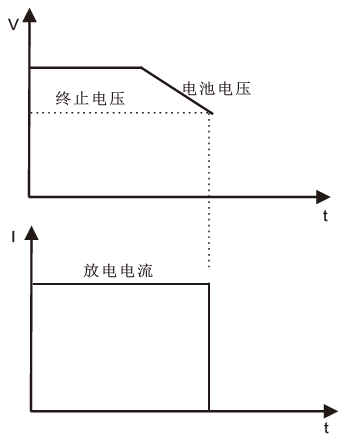

為方便電池測試，FT6300A系列提供了電池測試功能。電池測試包括： 電池內阻測試與電池容量測試。電池容量測試采用恒電流

CC模式實現， 測試時只需設置電池保護電壓與放電電流即可。負載自動記錄電壓、電流、時間、AH數， 低于保護電壓， 負載自動停止測試。配合軟件可以完成更多參數的測試與分析。

保護功能

     FT6300A系列提供了過電壓、過電流、過功率、過溫度、電壓反相等全方位的保護功能，其中過流保護與過功率保護采用硬件實現。

     用戶可以自行設置合適的電壓、電流、功率保護閥值。

     缺電壓功能：用于避免輸出瞬時過載引起的電源保護動作。

     Von與Voff功能：用于實現指定工作范圍內的帶載測試。

     全方位的保護功能，確保了產品的可靠性，是工程測試及自動測試系統值得信賴的產品。

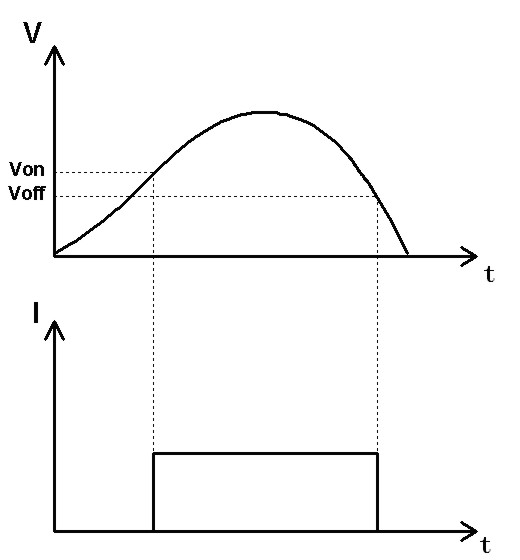

Von與Voff功能示意圖
