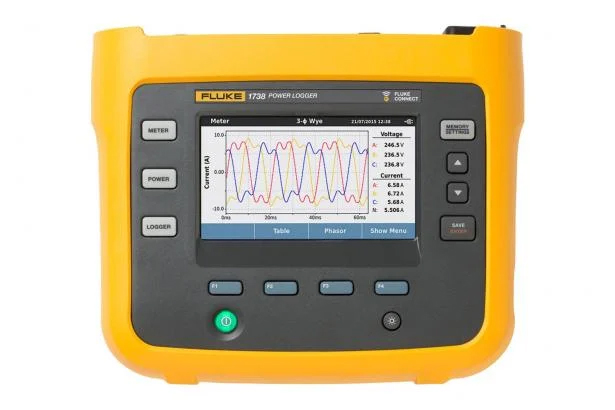

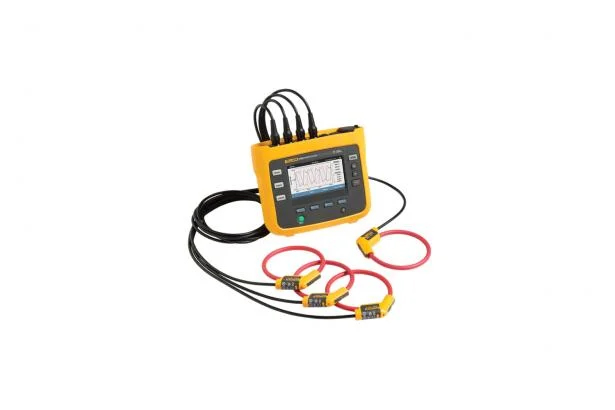

Fluke 1736 和 1738 三相電能質量記錄器儀

Model：Fluke 1736
Brand：
Price：￥
Describe：

Fluke 1736 和 1738 三相電能質量記錄儀是多用途、兼容 Fluke Connect 的三相電能記錄儀，用于執行能量、負載和電力質量研究

Consultation hotline:

0755-82895217

Advice Return

Summary
Model selection

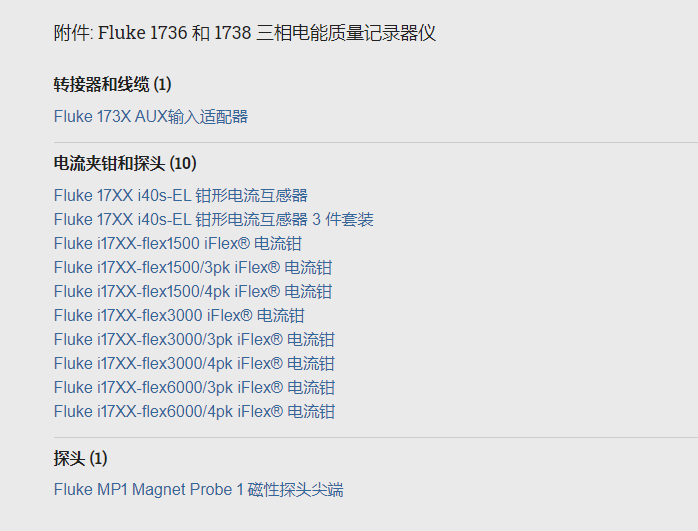

Attachment
Download

　　主要特性

　　Fluke 1736 和 1738 三相電能質量記錄儀是多用途、兼容 Fluke Connect 的三相電能記錄儀，用于執行能量、負載和電力質量研究

　　主要測量：自動捕獲和記錄電壓、電流、功率、諧波和關聯電能質量值，并使用事件波形快照和高分辨率真有效值配置文件捕獲暫降、暫升和浪涌電流

　　儀器供電方便：直接從測量電路給儀器供電

　　Energy Analyze Plus 應用軟件：通過我們的自動化報告功能下載并分析能耗和電能質量健康狀況的每個細節，并使用集成的電能質量健康狀況摘要來快速了解系統健康狀況

產品規格: Fluke 1736 和 1738 三相電能質量記錄器儀

技術指標
精度
參數		量程	分辨率	在參考條件下的基本精度（讀數百分比 + 滿量程百分比）
電壓		1000 V	0.1 V	±(0.2% + 0.01%)
電流：直流電輸入	i17xx-flex 1500 12"	150 A	0.1 A	±(1% + 0.02%)
		1500 A	1 A	±(1% + 0.02%)
	i17xx-flex 3000 24"	300 A	1 A	±(1% + 0.03%)
		3000 A	10 A	±(1% + 0.03%)
	i17xx-flex 6000 36"	600 A	1 A	±(1.5% + 0.03%)
		6000 A	10 A	±(1.5% + 0.03%)
	i40s-EL 電流鉗	4 A	1 mA	±(0.7% + 0.02%)
		40 A	10 mA	±(0.7% + 0.02%)
頻率		42.5 Hz 至 69 Hz	0.01 Hz	±(0.1%)
輔助輸入		±10 V dc	0.1 mV	±(0.2% + 0.02%)
電壓最小值/最大值		1000 V	0.1 V	±(1% + 0.1%)
電流最小值/最大值		由電流探頭決定	由電流探頭決定	±(5% + 0.2%)
電壓 THD		1000%	0.1%	±0.5
電流 THD		1000%	0.1%	±0.5
2 至 50 次電壓諧波		1000 V	0.1 V	≥ 10 V：讀數的 ±5%
				< 10 V：±0.5V
2 至 50 次電流諧波		由電流探頭決定	由電流探頭決定	≥ 電流量程的 3%：讀數的 ±5%
				< 電流量程的 3%：量程的 ± 0.15%
Unbalance（失衡）		100%	0.1%	±0.2
固有不確定性 ±（讀數百分比 + 量程百分比）1
參數	影響量	iFlex1500-12	iFlex3000-24	iFlex6000-36	i40S-EL
		150 A/1500 A	300 A/3000 A	600 A/6000 A	4 A/40 A
有功功率 P	PF ≥ 0.99	1.2% + 0.005%	1.2% + 0.0075%	1.7% + 0.0075%	1.2% + 0.005%
有功能量 Ea	PF ≥ 0.99	1.2% + 0.005%	1.2% + 0.0075%	1.7% + 0.0075%	1.2% + 0.005%
視在功率 S	0 ≤ PF ≤ 1	1.2% + 0.005%	1.2% + 0.0075%	1.7% + 0.0075%	1.2% + 0.005%
視在能量 Eap	0 ≤ PF ≤ 1	1.2% + 0.005%	1.2% + 0.0075%	1.7% + 0.0075%	1.2% + 0.005%
無功功率 Q	0 ≤ PF ≤ 1	已測量的視在功率的 2.5%
無功能量 Er	0 ≤ PF ≤ 1	已測量的視在功率的 2.5%
功率因數 PF	-	±0.025
位移功率因數	-	±0.025
DBF/cos?	-	±0.025
量程的額外不確定度1	VP-N>250 V	0.015%	0.0225%	0.0225%	0.015%
1量程 = 1000 V x Irange 參考條件：環境：23 °C ±5 °C，儀器至少工作 30 分鐘，無外部電/磁場，相對濕度小于 65% 輸入條件：CosΦ/PF=1，正弦信號 f=50/60 Hz，電源 120 V/230 V ±10%。電流和功率技術指標：輸入電壓 1 ph：120 V/230 V 或 3 相星形/三角形：230 V/400 V 輸入電流：I > 電流量程的10% 一次側導體位于電流鉗或 Rogowski 線圈的中心位置溫度系數：高于 28 °C 或低于 18 °C 時，攝氏度增加指定精度的 0.1 倍

電氣技術指標
電源
電壓量程	使用安全的輸入插頭通過測量電路供電時為 100 V 至 500 V
電壓量程	使用標準電源線時為 100 V 至 240 V (IEC 60320 C7)
功耗	最大為 50 VA（使用 IEC 60320 輸入時最大為 15 VA）
效率	≥ 68.2%（符合能效規范）
最大空載損耗	< 0.3 W（僅當使用 IEC 60320 輸入時）
主電源頻率	50/60 Hz ±15%
電池	鋰離子電池 3.7 V, 9.25 Wh（客戶可進行更換）
電池供電的運行時間	標準操作模式下 4 小時，節電模式下最高可達 5.5 小時
充電時間	< 6 小時
數據采集
分辨率	16 位同步采樣
取樣頻率	50/60 Hz 時為 10.24 kHz，與電源頻率同步
輸入信號頻率	50/60 Hz（42.5 至 69 Hz）
接線方式類型	1-φ，1-φ IT，分相，3-φ delta，3-φ wye，3-φ wye IT，3-φ wye 平衡，3-φ Aron/Blondel（兩表法），3-φ 開腳delta，僅電流（負載分析）
數據存儲	內部閃存（用戶無法更換）
內存容量	典型值：10 個為期 8 周、間隔為 1 分鐘和 500 個事件的記錄會話1
1可能的記錄會話數和記錄周期取決于用戶的需求。
基本間隔
測量的參數	電壓、電流、Aux、頻率、THD V、THD A、功率、功率因數、基波功率、DPF、電能量
平均間隔	用戶可選：1 秒，5 秒，10 秒，30 秒，1 分鐘，5 分鐘，10 分鐘，15 分鐘，30 分鐘
平均時間最小/最大值	電壓、電流：完整周期 RMS 每半個周期更新（URMS1/2 符合 IEC61000-4-30 Aux、功率：200ms
需求間隔（能量儀表模式）
測量的參數	電能量（Wh、varh、VAh）、PF、最大需量、電能成本
間隔	用戶可選：5 分鐘、10 分鐘、15 分鐘、20 分鐘、30 分鐘，關
電能質量測量
測量的參數	電壓、頻率、不平衡、電壓諧波、THD V、電流諧波、THD A、TDD
平均間隔	10 min（毫伏）
各次諧波	2 至 50 次諧波
總諧波失真	按 50 次諧波計算
事件	電壓：暫降、暫升、中斷，電流：浪涌電流
觸發記錄	每半周期更新的全周波電壓和電流 RMS（Urms1/2 符合 IEC61000-4-30）
觸發記錄	電壓和電流波形 (1738)
符合標準
諧波	IEC 61000-4-7: 1 級
諧波	IEEE 519（短時間諧波）
電能質量	IEC 61000-4-30 S 級，IEC62586-1（PQI-S 設備）
電源	IEEE 1459
電能質量合規性	EN50160（用于測量參數）
接口
USB-A	通過 USB 閃存進行的文件傳輸、固件更新最大電流：120 mA
WiFi	通過直接連接或 WiFi 網絡進行文件傳輸和遠程控制
藍牙	從 Fluke Connect? 3000 系列模塊讀取輔助測量數據（需要 1738 或 1736 升級選項）
USB-mini	將數據下載到 PC
電壓輸入
輸入數量	4 個（三相和零線）
最大輸入相電壓	1000 Vrms、CF 1.7
輸入阻抗	10 MΩ
帶寬 (-3 dB)	42.5 Hz - 3.5 kHz
縮放	1:1、可變
測量類別	1000 V CAT III/600 V CAT IV
電流輸入
輸入數量	4 個，自動選擇連接傳感器模式
輸入電壓	電流鉗輸入：500 mVrms/50 mVrms；CF 2.8
Rogowski 羅氏線圈輸入	50 Hz 時為 150 mVrms/15 mVrms，60 Hz 時為 180 mVrms/18 mVrms；波峰系數 4；全部位于探頭額定量程內
量程	使用細柔性電流探頭 i17XX-flex1500 12” 為 1 A 至 150 A/10 A 至 1500 A
	使用細柔性電流探頭 i17XX-flex3000 24” 為 3 A 至 300 A/30 A 至 3000 A
	使用細柔性電流探頭 i17XX-flex6000 36” 為 6 A 至 600 A/60 A 至 6000 A
	40 mA 至 4 A/0.4 A 至 40 A（40 A 電流鉗 i40s-EL）
帶寬 (-3 dB)	42.5 Hz - 3.5 kHz
縮放	1:1、可變
輔助輸入
輸入數量	2
輸入范圍	0 至 ± 10 V 直流，1 個讀數/秒
比例因數	格式：mx + b（增益和偏移）用戶可配置
顯示的單位	用戶可進行配置（7 個字符，例如 °C、psi 或 m/s）
無線連接
輸入數量	2
支持的模塊	Fluke Connect? 3000 系列
采集	1 個讀數/秒
環境參數
工作溫度	-10°C 至 +50 °C（14 °F 至 122 °F）
存放溫度	-20 °C 至 +60 °C（-4 °F 至 140 °F），含電池：-20 °C 至 +50 °C（-4 °F 至 122 °F）
工作濕度	10 °C 至 30 °C（50 °F 至 86 °F）最大相對濕度 95%
	30 °C 至 40 °C（86 °F 至 104 °F）最大 75% 相對濕度
	40 °C 至 50 °C（104 °F 至 122 °F）最大 45% 相對濕度
工作海拔	2000 m（最高 4000 m 時下降為 1000 V CAT II/600 V CAT III/300 V CAT IV）
存放海拔	12,000m
外殼	IP50（符合 EN60529）
振動	MIL-T-28800E，類型3，III 級，B 式
安全性	IEC 61010-1
	IEC 電源輸入：過電壓類別 II，污染等級 2
	電壓端子：過電壓類別 IV，污染等級 2
	IEC 61010-2-031: CAT IV 600 V / CAT III 1000 V
電磁兼容性	EN 61326-1：工業 CISPR 11：第 1 組，A 類
	韓國 (KCC)：A 類設備（工業廣播和通信設備）
	美國 (FCC)：47 CFR 15 B 子部分。按照第 15.103 條規定，本產品被視為免稅設備
溫度系數	0.1 x 精度指標/°C
一般技術指標
彩色 LCD 顯示屏	4.3 英寸有源矩陣 TFT, 480 像素 x 272 像素, 電阻式觸摸屏
保修年限	儀器和電源：兩年（不包括電池）
	配件：一年
	校準周期：兩年
尺寸	儀器：19.8 cm x 16.7 cm x 5.5 cm (7.8 in x 6.6 in x 2.2 in)
	電源：13.0 cm x 13.0 cm x 4.5 cm (5.1 in x 5.1 in x 1.8 in)
	儀器（附帶電源）：19.8 cm x 16.7 cm x 9 cm (7.8 in x 6.6 in x 3.5 in)
重量	儀器：1.1 kg (2.5 lb)
重量	電源：400 g (0.9 lb)
防篡改保護	防盜鎖槽
i17xx-flex 1500 12” 柔性電流探頭技術指標
測量量程	1 至 150 A 交流電/ 10 至 1500 A 交流電
無損電流	100 kA (50/60 Hz)
參考條件下的固有誤差*	讀數的 ±0.7%
173x + iFlex 精確度	±（讀數的 1% + 量程的 0.02%）
超出工作溫度范圍的溫度系數	讀數的 0.05%/°C，讀數的 0.09%/°F
工作電壓	1000 V CAT III，600 V CAT IV
探頭電纜長度	305 mm (12 in)
探頭電纜直徑	7.5 mm (0.3 in)
最小彎曲半徑	38 mm (1.5 in)
輸出電纜長度	2 m (6.6 ft)
重量	115 g
探頭電纜材質	TPR
連接器材質	POM + ABS/PC
輸出電纜	TPR/PVC
工作溫度	測試環境下導線溫度為 -20 °C 至 +70 °C（-4 °F 至 158 °F），不超過 80 °C (176 °F)
非工作狀態下溫度	-40 °C 至 +80 °C（-40 °F 至 176 °F）
工作狀態下的相對濕度	15% 至 85% 無冷凝
IP 等級	IEC 60529:IP50
保修年限	1 年
* 參考條件：環境：23 °C ±5 °C，無外部電/磁場，相對濕度 65% 一次側導體在中心位置
