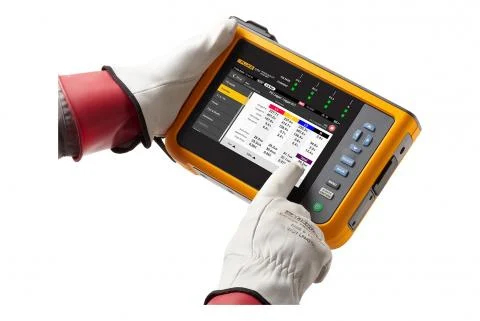

福祿克 Fluke 1770 系列三相電能質量分析儀

Model：Fluke 1770
Brand：
Price：￥
Describe：

自動測量。更靈活。更出色的電能質量故障排除能力。        　　Fluke 1770 系列三相電能質量分析儀使電能質量記錄、故障排除和分析變得簡單。1770 系列的設計目標是實現更快速、更輕松的電能質量研究，提供自動測量、直觀用戶界面和設置，出色的規格以及簡化的報告平臺。該儀器還可以直接通過測量電路供電，無需尋找電源插座或使用很長的延長線

Consultation hotline:

0755-82895217

Advice Return

Summary
Model selection
Attachment
Download

　　自動測量。更靈活。更出色的電能質量故障排除能力。

　　Fluke 1770 系列三相電能質量分析儀使電能質量記錄、故障排除和分析變得簡單。1770 系列的設計目標是實現更快速、更輕松的電能質量研究，提供自動測量、直觀用戶界面和設置，出色的規格以及簡化的報告平臺。該儀器還可以直接通過測量電路供電，無需尋找電源插座或使用很長的延長線

產品規格: Fluke 1770 系列三相電能質量分析儀

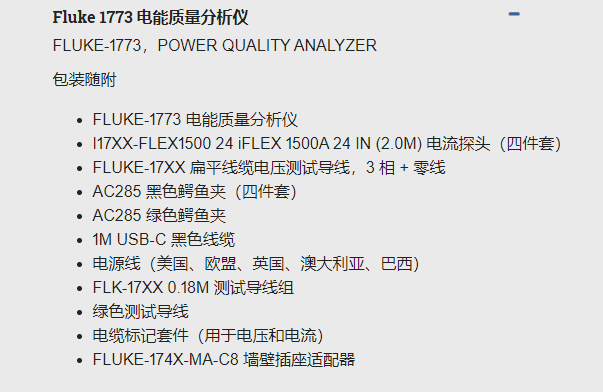

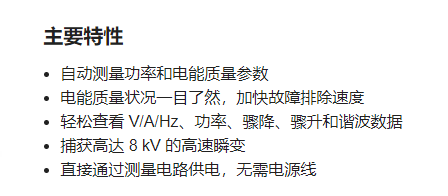

主要特點

電壓輸入
輸入數量	4 路輸入，相對于 PE 的三相和零線（5 個連接器）
測量類別	1000 V CAT III/600 V CAT IV
最大輸入電壓	1000 V rms/1000 V dc (1700 Vpk)
額定電壓范圍	星形和單相：可變 (50 V – 1000 V) 三角形：可變 (100 V – 1000 V) 標稱電壓符合 IEC 61000-4-30 A 類標準 (Vdin) 100 V – 690 V
輸入阻抗	10 MΩ（P-P 和 P-N 之間）、5 MΩ（P-PE 和 N-PE 之間）
帶寬	直流，高達 30 kHz，用于電能質量測量，不包括瞬變
分辨率	24 位同步采樣
采樣頻率	50/60 Hz 時為 80 kS/s
縮放	1:1，可變，用于電壓互感器

電壓瞬變
測量范圍	±8 kV
采樣速率	1775：1 MS/s 1777：1 MS/s、20 MS/s
帶寬	DC 至 1 MHz
觸發器	可調觸發電平。高頻分量上的觸發器 > 1.5 kHz
分辨率	14 位同步采樣

電流輸入
輸入數量		4 路輸入（三相和零線），為相連傳感器自動選擇量程
量程	交流	1 A 至 1500 A，使用 i17XX-FLEX1500 12 1 A 至 1500 A，使用 i17XX-FLEX1500 24 3 A 至 3000 A，使用 i17XX-FLEX3000 24 6 A 至 6000 A，使用 i17XX-FLEX6000 36 40 mA 至 40 A，使用夾鉗 i40s-EL 4 A 至 400 A，使用夾鉗 i400s-EL
量程	直流	20 A 至 2000 A，使用夾鉗 80i-2010-EL
帶寬		DC 至 30 kHz
分辨率		24 位同步采樣
采樣頻率		50/60 Hz 時為 80 kS/s
縮放		1:1，可變
輸入電壓		夾鉗：50 mV / 500 mV rms；CF 2.8 羅哥夫斯基線圈：15 mV/150 mV rms @ 50 Hz，18 mV/180 mV rms @ 60 Hz；CF 4 全部為標稱探頭量程
輸入阻抗		11 kΩ

Aux 輸入
有線連接，使用 17XX-AUX 適配器
輸入數量	2
輸入范圍	直流：0 V dc 至 ± 10 V dc 0 V 至 1000 V dc
輸入阻抗	直流：2.92 MΩ
比例因數	格式：mx + b（增益和偏移）用戶可配置
顯示的單位	用戶可進行配置（最長 8 個字符，例如 °C、psi 或 m/s）

電壓和電流數據采集
輸入電源頻率	直流，50/60 Hz ?15 %（42.5 Hz … 57.5 Hz、51 Hz … 69 Hz）
拓撲	1-φ、1-φ IT、分相、3-φ 三角形、3-φ 星形 IT、3-φ Aron/Blondel（二元三角形）、3-φ 三角形開放式分支、3-φ 高分支三角形
數據存儲	Fluke 1773/1775：8 GB 內存（可使用 microSD 卡擴大內存） Fluke 1777：32 GB microSD 卡（已安裝）
內存容量	典型值：10 個為期 8 周、間隔為 1 分鐘和 100 個事件的記錄會話。可用的記錄會話數和記錄周期取決于用戶的需求
實時精度	內部：3 ppm（每天 0.26 s，每月 8 s） NTP（互聯網時間）：根據互聯網延遲，通常 < 0.1 s，相對于協調世界時 (UTC) GPS：< 1 ms，相對于協調世界時 (UTC)

趨勢間隔
測量的參數	請參閱操作手冊
趨勢間隔	用戶可選：1 s、3 s、5 s、10 s、30 s、1 min、5 min、10 min、15 min、30 min
平均間隔，最小值/最大值	電壓、電流：? 周期 RMS（20 ms @ 50 Hz，16.7 ms @ 60 Hz） Aux、功率：200 ms
總諧波失真	基于 50 諧波計算電壓和電流的總諧波失真 (THD)

電能質量測量值
測量的參數		請參閱操作手冊
諧波		h0 … h50 電壓、電流和功率的 % 基波和 RMS 電壓和電流的相位角，高達 h11
間諧波		ih0… ih50 電壓和電流的 % 基波和 RMS
超諧波		2–9 kHz，200 Hz 頻率點 9–30 khz，2 kHz 頻率點電壓和電流的 RMS
諧波測量方法		根據 IEC 61000-4-7，分組諧波、子組諧波和單次諧波 bin。根據配置的電能質量標準自動選擇的方法或用戶可配置。
總諧波失真		根據多達 50 次諧波進行計算（取決于選定的電能質量標準）
電源信號		2 個頻率，范圍從 110 Hz 到 3000 Hz
事件	電壓	驟降、驟升、瞬斷、快速電壓變化、電源信號、波形偏差、瞬變
事件	電流	浪涌電流
觸發記錄		電壓和電流的半周期 RMS 持續 10 s 10/12 周期的電壓和電流波形電源信號：電源信號電壓的 200 ms RMS，最長 120 s 瞬變：電壓波形（Fluke 1777：1 MS/s 或 20 MS/s，500000 pts；Fluke 1775：1 Ms/s，25000 pts）

符合標準
電源	IEEE 1459
諧波	IEC 61000-4-7: Class 1 IEEE 519（短時和超短時諧波）
閃變	IEC 61000-4-15 F1 類
電能質量	IEC 61000-4-30 A 類，IEC 62586 PQI-A-PI
電能質量合規性	EN 50160 + GOST + NEQUAL + NETCODE + FOL

接口
以太網	1 Gbit/s 1000BASE-T
USB A 型	USB 2.0 高速 U 盤，用于傳輸測量數據、固件更新和許可證安裝。最大供電電流：500 mA
USB-C	USB 2.0 高速，用于將數據下載至 PC 和校準（需要 USB A 型轉 USB-C 或 USB-C 轉 USB-C 線纜）分析儀輔助電源（需要 USB C 電源適配器，支持 PD 2.0 或更高版本協議，支持 9 V 1.8 A） USB 3.0 超高速，用于 USB-C 閃存盤，用于傳輸測量數據、固件更新和許可證安裝。最大供電電流：900 mA
WiFi/BLE 模塊1	802.11 ac 2.4 GHz/5 GHz，支持并發接入點和客戶端模式藍牙 5.0/BLE 天線：內置和外置2
LTE/4G 模塊3	LTE-A Cat 12 全球 LTE-A 和 UMTS/HSPA+ 覆蓋范圍天線：外置2
GPS	MCX 連接器，用于連接 GPS/GLONASS2 的 GNSS 天線
1 177X/BASIC 機型不提供 2 需要 5m 延長線，Fluke 零件號：5263915 3 可用性和支持的提供商因國家/地區而異。請咨詢您當地的福祿克代表。

電氣測量精度

參數		量程	分辨率	參考條件下的固有精度讀數的 % + 滿量程的 %
電壓		1000 V	0.1 V	標稱電壓的 0.1 % 符合 IEC 61000-4-30 A 類標準1,2 ? ±(0.04 % + 0.004 %)3
電壓驟降和驟升		-	0.1 V	標稱電壓的 0.2 %1,2
電壓瞬變		±8 kVpk	-	±5 % +0.25 %)
電壓諧波/間諧波		100 %	0.1 %/0.1 mV	≥1 % 標稱電壓1： ?讀數的 ±2.5 % <1 % 標稱電壓 1： ?±0.025 標稱電壓
電壓的總諧波失真		100 %	0.1 %/0.1 V	±(2.5 % + 0.5 %)
電壓失真 2-9 kHz		最大 100 V	0.1 mV	±(2.5 % + 0.1 V)
電壓失真 9-30 kHz		最大 100 V	0.1 mV	±(2.5 % + 0.1 V)
電流（羅哥夫斯基夾鉗模式）	使用 iFlex 1500 A， i17XX-FLEX1500 24	150 A 1500 A	0.01 % 0.1 A	±(1 % + 0.02 %)
	使用 iFlex 3000 A， i17XX-FLEX3000 24	300 A 3000 A	0.01 A 0.1 A	±(1 % + 0.03 %)
	使用 iFlex 6000 A， i17XX-FLEX6000 36	600 A 6000 A	0.1 A 1 A	±(1.5 % + 0.03 %)
	使用交流夾鉗 40 A， i40s-EL	4 A 40 A	0.001 A 0.01 A	±(0.7 % + 0.02 %)
	使用交流夾鉗 400 A， i400s-EL	40 A 400 A	0.01 A 0.1 A	±(2 % + 0.2 %) ?±(0.7 % + 0.1 %)
	使用交流/直流夾鉗 2000 A、80i-2010s-EL	200 A 2000 A	0.01 A 0.1 A	±(0.8 % + 0.2 %)
電流最小值/最大值		100 %	由附件定義	固有精度 x2
電流諧波/間諧波		100 %	0.1 %/0.01 A	≥3 % 標稱電流： ?讀數的 ±2.5 % 4 <3 % 標稱電流： ?標稱電流 ±0.15 %
電流的總諧波失真		100 %	0.1 %	±(2.5 % + 0.5 %)
頻率		42.5 Hz … 69 Hz	0.001 Hz	±0.01 Hz
電壓失衡		100 %	0.1 %	±0.15 %
電流失衡		100 %	0.1 %	±0.15 %
閃變 Pinst、Pst、Plt		0 至 20	0.01	5 %
電源信號電壓		高達 3 kHz 標稱電壓的 0-15 %	0.1 V/0.1 %	1-3 % 標稱電壓：標稱電壓的 ±0.15 % 3-15 % 標稱電壓：讀數的 ±5 %
AUX 輸入		±10 V	0.1 mV	±(0.2 % + 0.05 %)
1 標稱電壓在 100 V 至 690 V 范圍內；也稱為 Udin。 2 0 °C 至 45 °C：固有精度 x2。0 °C 至 45 °C 以外：固有精度 x3 3 只適用于校準實驗室 4 使用 iFlex 1500A、I17XX-FLEX1500 24

功率/電能

參數	直流輸入1	夾鉗 i40S-EL
功率范圍 W、VA、var	夾鉗：50 mV/500 mV 羅哥夫斯基：15 mV/150 mV	4 A/40 A
功率范圍 W、VA、var	夾鉗：50 W/500 W 羅哥夫斯基：15 W/150 W	4k W/40 kW
最大分辨率 W、VA、var	0.1 W	1 W/10 W
相位（電壓到電流）1	±0.2°	±1°

參數	iFlex 1500A，I17XX-FLEX1500 24	iFlex 3000A，I17XX-FLEX3000	iFlex 6000A，I17XX-FLEX6000
功率范圍 W、VA、var	150 A/1500 A	300 A/3000 A	600 A/6000 A
功率范圍 W、VA、var	150 kW/1.5 MW	300 kW/3 MW	600 kW/6 MW
最大分辨率 W、VA、var	0.1 kW/1kW	1 kW/10 kW	1 kW/10k W

參數		I17XX-FLEX1500 24	I17XX-FLEX3000	I17XX-FLEX6000
有功功率 P	PF ≥ 0.99	150 A/1500 A	300 A/3000 A	600/6000A
有功功率 P	PF ≥ 0.99	1.2 % + 0.005 %	1.2 % + 0.0075 %	1.7 % + 0.0075 %
有功電能 Ea	0.1 ≤ PF < 0.99	(1.2+√(1-PF2)/(2?PF)) % + 0.005 %	(1.2+√(1-PF2)/(2?PF)) % + 0.0075 %	(1.7+√(1-PF2)/(2?PF)) % + 0.0075 %
視在功率 S 視在能量 Eap	0 ≤ PF ≤ 1	1.2 % + 0.005 %	1.2 % + 0.0075 %	1.7 % + 0.0075 %
無功功率 Q 無功電能 Er	0 ≤ PF ≤ 1	測得的視在功率/電能的 2.5%
附加不確定性（功率高量程的 %）	VP-N > 250 V	0.02 %	0.02 %	0.02 %
相位（電壓到電流）	-	0.28°	0.28°	0.28°
1 標稱電壓在 100 V 至 690 V 范圍內；也稱為 Udin。參比條件環境：23 °C ±5 °C，儀表至少工作 30 分鐘，無外部電/磁場，相對濕度小于 65 % 輸入條件：Cos Φ/PF=1，正弦信號 f=50/60 Hz，電源 120 V/230 V ±10 %。電流和功率技術指標：輸入電壓 >100V 輸入電流 > 電流范圍的 10 % 一次側導體位于電流鉗或羅哥夫斯基線圈的中心位置溫度系數：高于 28 °C 或低于 18 °C 時，每攝氏度增加 0.1 x 規定精度

一般技術指標

主要特點
保修期	分析儀：2 年（不含電池）附件：1 年（含電池）
校準周期	2 年
尺寸（長 x 寬 x 高）	28.0 cm x 19.0 cm x 6.2 cm (11.0 in x 7.5 in x 2.4 in)
重量	2.1 kg (4.6 lb)
防盜保護	Kensington 防盜鎖適用的槽

環境參數
工作溫度范圍	-10 °C 至 50 °C
存放溫度范圍	-20 °C 至 60 °C
工作濕度	IEC 60721-3-3: 3K5（修訂版）： -10 °C 至 30 °C：≤95 %，無冷凝或冰 35 °C：70 % 40 °C：55 % 50 °C：35 %
IP 等級	IEC 60529：IP50
振動	IEC 60721-3-3 / 3M2

電源
電壓范圍	100 V – 600 V -15 %/+10 % (85 V … 660 V)
功耗	最大 40 VA
電源頻率	50/60 Hz (42.5 Hz … 69 Hz)
不間斷電源	鋰離子電池 BP1770，具有更大的溫度范圍，客戶可更換電池供電的運行時間：1.5 小時

安全性
一般信息	IEC 61010-1：污染等級 2
電源	過電壓 CAT IV 600 V 配有電源適配器 MA-C8：過電壓 CAT II 300 V
測量	IEC 61010-2-030：CAT IV 600 V、CAT III 1000 V
海拔 2000 m 至 4000 m	降額至：電源：CAT IV 300 V 配有 MA-C8 適配器：CAT II 150 V 測量：CAT IV 300 V、CAT III 600 V、CAT II 1000 V
