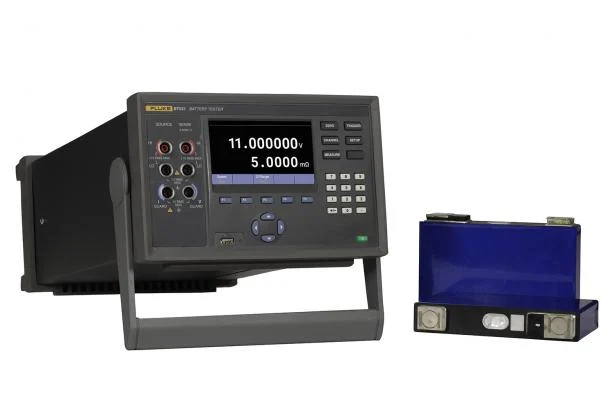

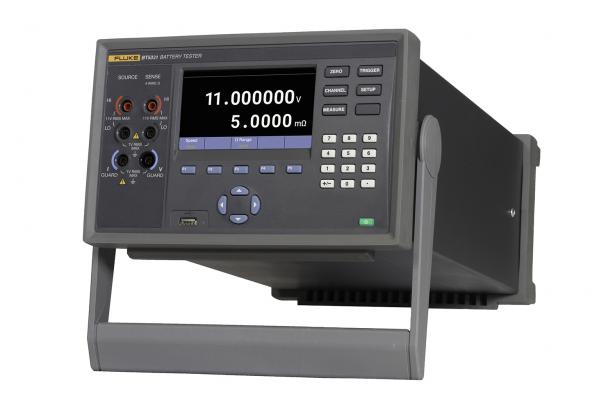

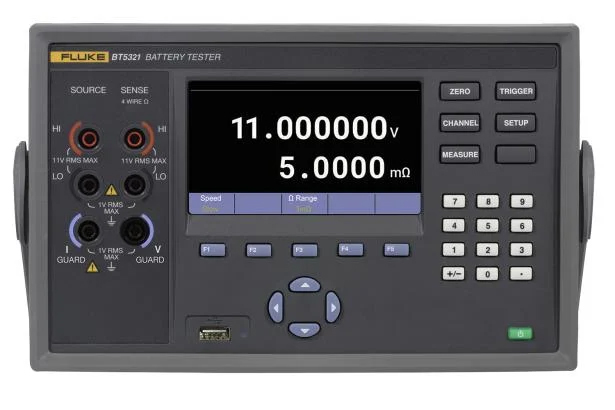

福祿克 Fluke BT5300系列高精度電池測試儀

Model：Fluke BT5300
Brand：
Price：￥
Describe：

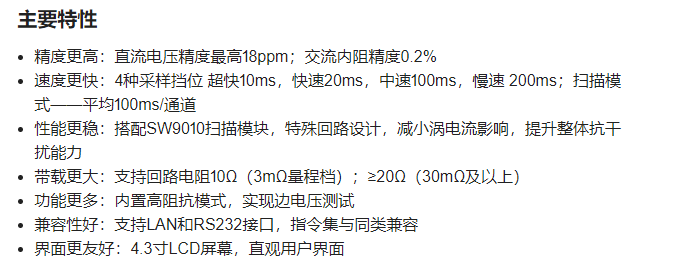

Fluke BT5300系列由福祿克研發團隊設計完成，為電芯分選量身打造。集成3種儀器一體——六/七位半電壓表，高精度內阻測試儀，多通道掃描模塊，輕裝上陣。帶來7大性能提升——界面、精度、速度、穩定性、指令兼容、帶載能力、邊電壓測試，承上啟下。

Consultation hotline:

0755-82895217

Advice Return

產品規格: Fluke BT5300系列高精度電池測試儀

參數
測量項目	交流電阻，直流電壓，邊電壓檢測
測量方法	交流4端子法（1KHz）
額定輸入	DC±11V
輸入阻抗	10MΩ , 高阻（>10GΩ）
采樣速度	超快/快速/中速/慢速四檔
支持的回路電阻	3mΩ量程 ≤ 10Ω
支持的回路電阻	其他量程 ≤ 20Ω
觸發	內部/外部
延遲	ON/OFF 延遲時間：0~9.999秒
平均	ON/OFF, 平均次數 2 ~ 16次
測試值存儲	最多 512組

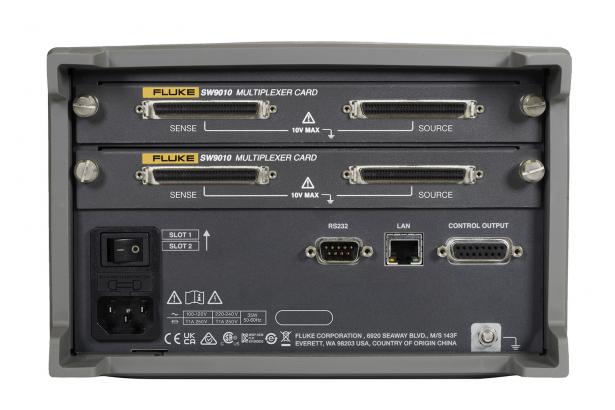

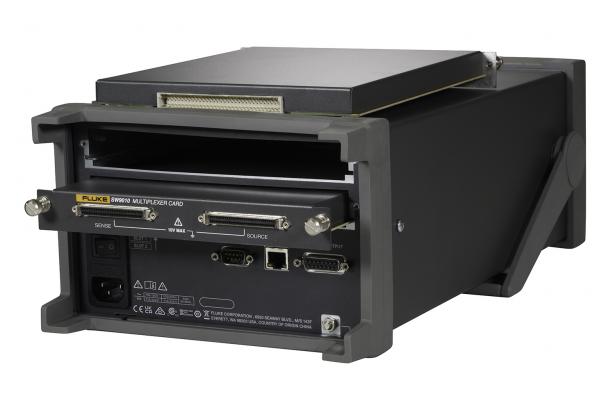

通道擴展	內部：插入兩塊多通道掃描模塊SW9010，最多64個通道（僅BT5311 和 BT5321支持）外部：連接開關主機 SW1080，最多256個通道
外部接口	RS-232C , LAN
其他功能	接觸檢測

測量量程和精度
交流電阻測量
量程	3mΩ	30mΩ	300mΩ	3Ω	10Ω
最大顯示值	5.0000 mΩ	50.000 mΩ	500.00 mΩ	5.0000 Ω	15.000 Ω
分辨率	0.1μΩ	1 μΩ	10 μΩ	100 μΩ	1mΩ
測試電流1	100/200/300 mA2	100 mA	10 mA	1 mA	1 mA
測試電流頻率	1 kHz±1 Hz
精度3	0.2%*讀數 + 6個字
溫度系數	(0.05%讀數 + 0.005%滿量程)/°C
響應時間（純電阻）（＜18°C 或＞28°C ）	< 20 ms
1. 測試電流誤差 ±10%
2. 針對3mΩ量程，慢速采樣率下，不同測試電流的精度為 100mA 0.5%讀數+20個字 200mA 0.3%讀數+12個字 300mA 0.2%*讀數+6個字
3. 在不同采樣速度下，額外增加誤差 3mΩ量程超快：± 30字，快速 ± 10字, 中速 ± 5字 30mΩ ~ 10Ω量程超快：± 3字，快速 ± 2字, 中速 ± 2字

直流電壓測量
	BT5310/BT5311	BT5320/BT5321
位數	6.5 位	7.5 位
量程	10V
最大顯示值	±11.00000 V	±11.000000 V
分辨率	10 μV	1 μV
精度1	25ppm*讀數 + 50 μV	16ppm*讀數 + 15 μV
響應時間（典型值）	< 20 ms	< 20 ms
溫度系數（＜18°C 或＞28°C ）	(5ppm讀數 + 1ppm滿量程) /°C	(1ppm讀數 + 1ppm滿量程)/°C
1. 在不同采樣速度下，需要額外增加誤差 BT5310/BT5311 超快：±50 μV；快速：±30 μV；中速：±10 μV BT5320/BT5321 超快：±50 μV；快速：±20 μV；中速：±5 μV

通用指標
尺寸(長寬深）	BT5300電池測試儀：216mm * 133mm * 383mm
	SW1080開關主機：430mm * 128mm * 260mm
	SW9010掃描模塊：202 mm * 26mm * 222mm
重量	BT5300電池測試儀：7.3kg (不含SW9010)
	SW1080開關主機：9kg (不含SW9010)
	SW9010掃描模塊：500 g
顯示	4.3 英寸, TFT LCD，分辨率480x272
操作溫度	0 °C to +40 °C
存儲溫度	-10 °C to +50 °C
操作濕度	無凝結（<10°C ）
	≤90% RH (at 10°C to 30°C)
	≤75% RH (at 30°C to 40°C)
	≤45% RH (at 40°C to 50°C)
海拔高度	3000米
存儲海拔	12000米
額定電源電壓	AC100V~240V（自動切換）
額定電源頻率	50/60Hz
額定功率	60 VA
安規	IEC 61010-1: Pollution Degree 2
電磁兼容	IEC 61326-1: Industrial
保修	BT5300電池測試儀：3年 SW1080開關主機：3年 SW9010掃描模塊：1年注：繼電器，保險絲和連接器不屬于保修對象
