能源和環境問題是制約世界經濟和社會可持續發展的兩個突出問題。工業革命以來，石油、天然氣和煤炭等化石能源的消費劇增，生態環境保護壓力日趨增大，節能減排、綠色發展、開發利用各種可再生能源已成為世界各國的發展戰略。太陽能屬于可再生能源的一種，具有儲量大、永久性、清潔無污染、可再生、就地可取等特點，因此推動新能源領域尤其是光伏行業的發展，成為了世界各國的共識。全球平價市場正在逐步擴大，光伏發電已經成為越來越多國家成本低的能源發電方式之一。

2019-2021 年期間，中國光伏年度新增裝機容量分別為 30.1GW、48.2GW 和 54.88GW。2021 年，國內光伏新增裝機 54.88GW，同比增長 13.9%，在“整縣推進”政策的引導下，地方政府和社會各界發展分布式光伏的意愿強烈。

光伏模擬測試

測試要點：

測試工況復雜、電壓/電流精度指標要求高。
天氣變化、自身影響，測試不全面。
要求設備安全性，穩定度高，關注設備成本。

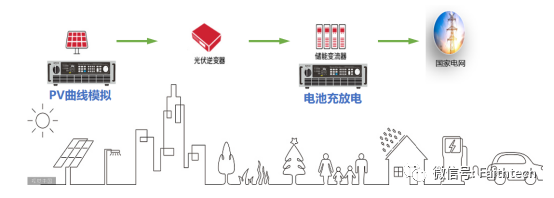

FTB9000系列雙向直流電源具有光伏功能的電源輸出直流電至逆變器，逆變器輸出三相交流電至電網。光伏電池模擬器主要用于測試逆變器，測試項目包括：

驗證逆變器的功率追蹤路徑，功率點是否落在IV曲線上

測試逆變器的靜態效率與動態效率

PV光伏模擬功能，可以模擬太陽能電池板輸出I-V特性曲線，主要用于光伏逆變器的研發與生產測試。內置 Sandia，EN50530等標準法規，可測試光伏逆變器的靜態MPPT與動態MPPT。設備自帶的PV功能僅支持靜態曲線測試，配合上位機軟件可以實現更多測試功能，例如動態 MPPT，典型天氣數據，自定義光照/溫度變化曲線，報表等等。

FTB9000系列雙向直流電源

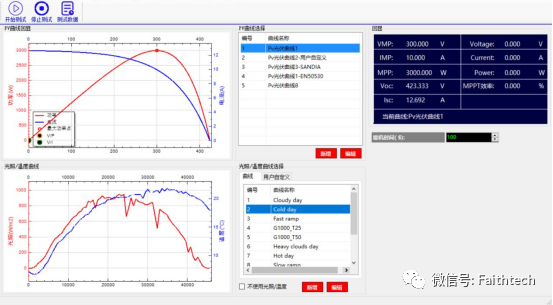

FTB9000系列雙向直流電源精度高，速度快的優點可提高 I-V曲線的模擬精度，同時能提升測量MPPT的準確度。上位機軟件可編輯多達100個光伏文件，每個文件支持大功率點電壓Vmp、大功率點Pmp以及材料屬性參數。用戶還可通過定義開路電壓Voc、短路電流Isc、大功率點電壓Vmp和大功率點電流Imp來編輯 IV曲線。內置了多種典型天氣數據，例如 Cloudy day、Cold day、Hot day等。具有數據記錄功能，存儲逆變器跟蹤過程的數據，方便計算分析。

FTB9000系列雙向直流電源產品
