FTH系列可編程直流電源具有大功率、大電流、低紋波噪聲、快速瞬態響應、分辨率高、精度高等優點。可應用于實驗室測試、車載設備測試、太陽能逆變器測試、DC/DC轉換器與逆變器測試、引擎啟動測試、電池自動充電、電子產品生命周期測試等等。

　　3U/15kW高功率密度、精準的輸出電流和電壓量測、輸出觸發信號。可模擬復雜的DC暫態波形以便測試設備的瞬斷、壓降與其他電壓間偏差的能力。

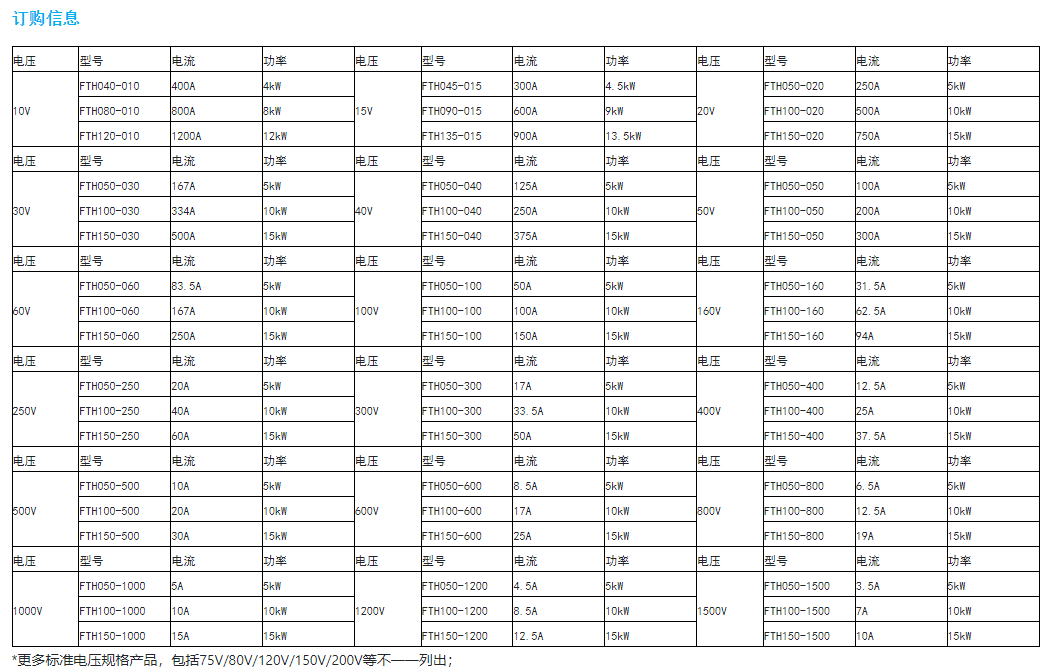

　　FTH系列可編程直流電源，包含100多個不同的機型，功率范圍從5kW到15kW，電壓范圍從10V～1500V，單機電流可達1200A。FTH系列可主從級聯5臺，功率級聯到75kW供大功率應用。

電源特征

單機范圍：

電壓：0～1500V

電流：0～4800A

功率：5～60kW

• 高功率密度，3U/15kW；

• 支持多臺電源間的主從并聯/串聯，可擴展至75kW；

• 0.01%的源效應，0.02%的負載效應，電源輸出穩定；

• 0.1%的精確度，5位顯示，0.02%的紋波；

• 采用16bit ADC/DAC，提供高精度電壓電流測量與控制；

• 恒壓、恒流及自動恒功率模式；

• 序列功能支持鏈接，多支持800步測試步驟；

• 電壓、電流斜率可設置；

• 線損自動補償；

• 模擬量控制端口和模擬量監視端口；

• 快速調用：一鍵完成功能和參數調用；

• TFT彩色液晶顯示，中/英文界面；

• 外部ON/OFF控制與多功能數字端口；

• RS232、LAN口通訊，標準SCPI指令集。

應用領域

l電力電子實驗室的多規格靈活應用；

l燃料電池、動力電池、鉛蓄電池、超級電容測試；

l車載、機載、艦載電子設備的供電環境仿真；

l直流充電機、充電樁設計和測試系統集成；

l服務器電源、UPS、逆變器設計和測試；

l太陽能、風能、儲能領域設計和測試；

l傳感器、超導材料、線纜等產品測試；

l無人機、激光、傳感器領域供電和設計測試。

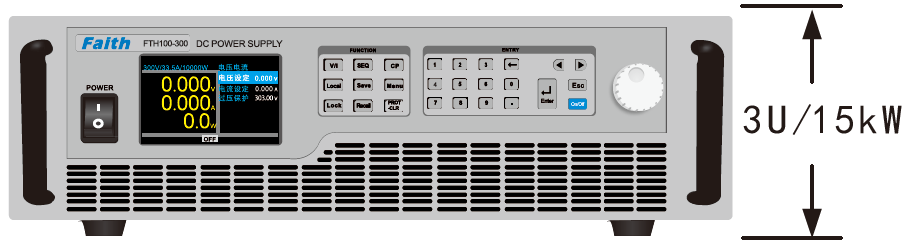

3U/15kW高功率密度

FTH系列提供了3U/15kW的高功率密度，具有輸出精準、響應快速以及低紋波噪聲等特性。寬范圍的電壓10V～1500V，電流3.5A～1200A的組合，適合從設計到產品生產流程的每一個測試驗證環節。

測量功能

FTH系列內置16bits高精度A/D轉換器，電壓0.1%+0.1%F.S.、電流0.1%+0.2%F.S.的測量精度。電壓、電流、功率的測量值可同時顯示在電源前面板的顯示屏上。除此之外，FTH額外提供電壓與電流監視輸出功能，用戶可借由監視輸出端子通過示波器監控電壓電流的輸出波形。

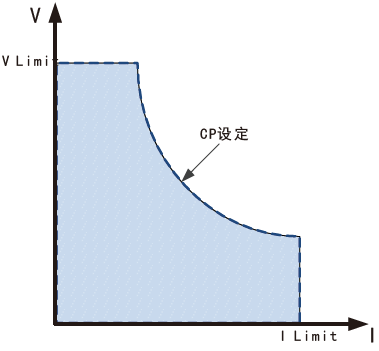

恒功率功能

FTH系列電源具有恒功率輸出功能，該功能允許用戶設置功率輸出值、高輸出電壓和高輸出電流。恒功率輸出開啟后，電源不斷調整輸出電壓與輸出電流，使得輸出功率維持在設定值。用戶還可調整響應速度，以適應不同速率的各類負載。

序列功能
FTH電源支持模擬負載變化的電源輸出環境，對負載進行相應的輸出測試。可用于電源環境模擬各種測試場景。FTH系列支持8組序列文件，每組100個測試步驟的變化。步驟之間可跳轉及多次跳轉，序列之間可鏈接運行，以實現更多測試步驟。

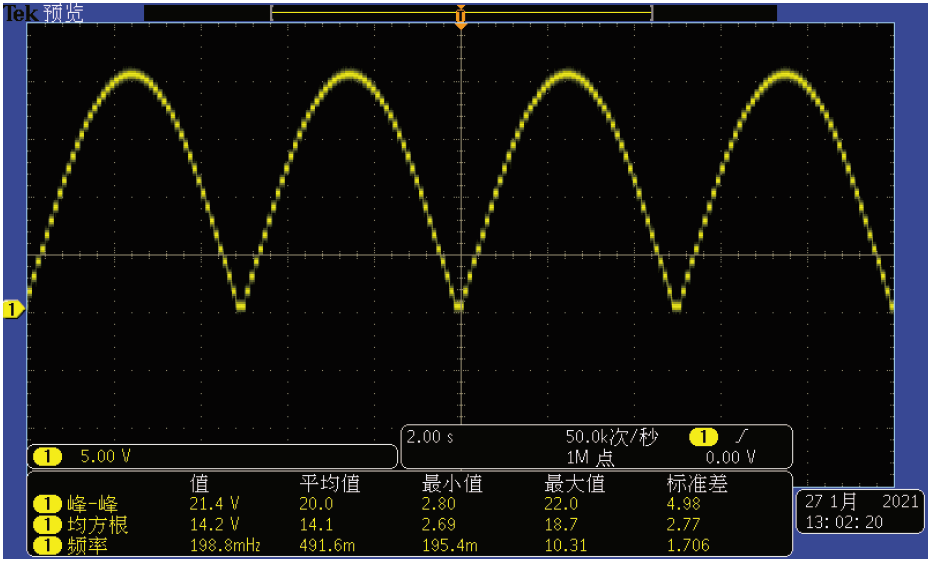

序列功能生成的半波正弦

電壓、電流優先功能
為適應更多用戶需求，FTH系列電源采用多重環路控制技術，可分別配置電壓環優先，電流環優先功能。電壓優先功能可實現快速電壓邊沿，尤其適用于容性載荷啟動供電場合，避免啟動浪涌沖擊造成的欠壓保護等行為。電流優先功能是針對用戶有嚴格要求避免電流過沖場合， 采用該功能能有效避免因過沖電流導致的被測物損壞，測試不準等問題，尤其適用于測定保護電流、熔斷電流等。

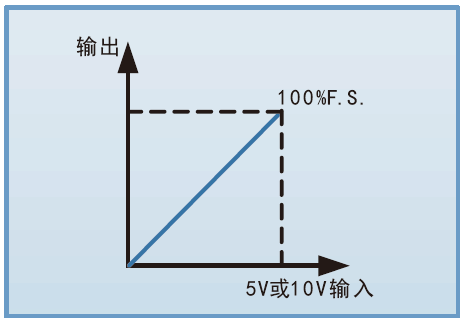

模擬編程功能
FTH系列具有電壓編程與電流編程兩個模擬量輸入端口，可分別控制輸出電壓與輸出電流。模擬量編程信號可選擇0～5V或者0～10V直流電壓信號。編程信號對應于0～100%F.S.的輸出電壓與輸出電流。

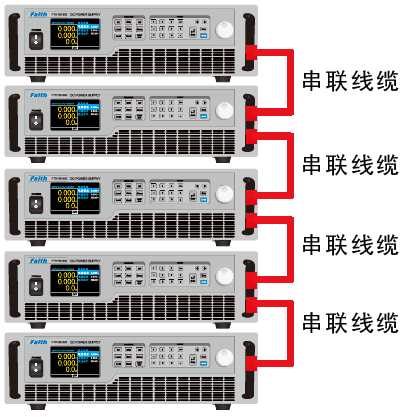

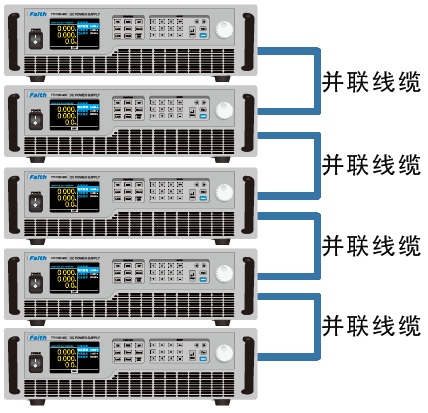

并聯/串聯功能
FTH電源支持多臺電源的主從并聯/串聯使用，把多臺電源變成一臺更大功率的電源使用，大大擴展了電源的應用輸出范圍。級聯功能除了使電源之間自動均載，保持輸出值的一致，還保證了輸出斜率曲線或者波形的一致。處于級聯狀態的主機，電源屏幕顯示的是總電壓、電流和功率值，且不影響電源精確度。每路從機自主均流，自動求和。

復合信號端口
FTH系列可選配復合信號端口，其具備以下功能：

l電壓、電流輸出監視；

l電壓、電流編程控制；

lON/OFF輸出控制；

l輸出模式指示；

lOV指示；

l數字信號輸出；

lFAULT故障指示；

lDC_ON輸出電壓監視等。

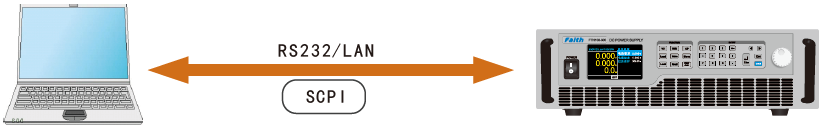

多接口通訊
FTH系列配備RS232與LAN兩種通訊接口，支持SCPI通訊協議。用戶可以根據需求在菜單進行配置，這樣使得系統集成更加靈活。
