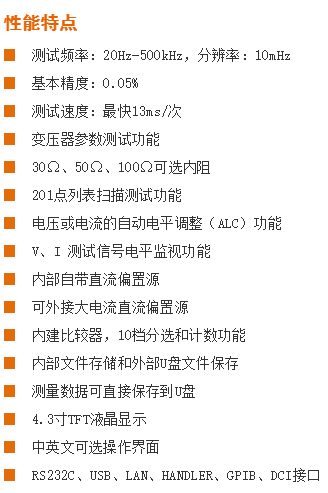

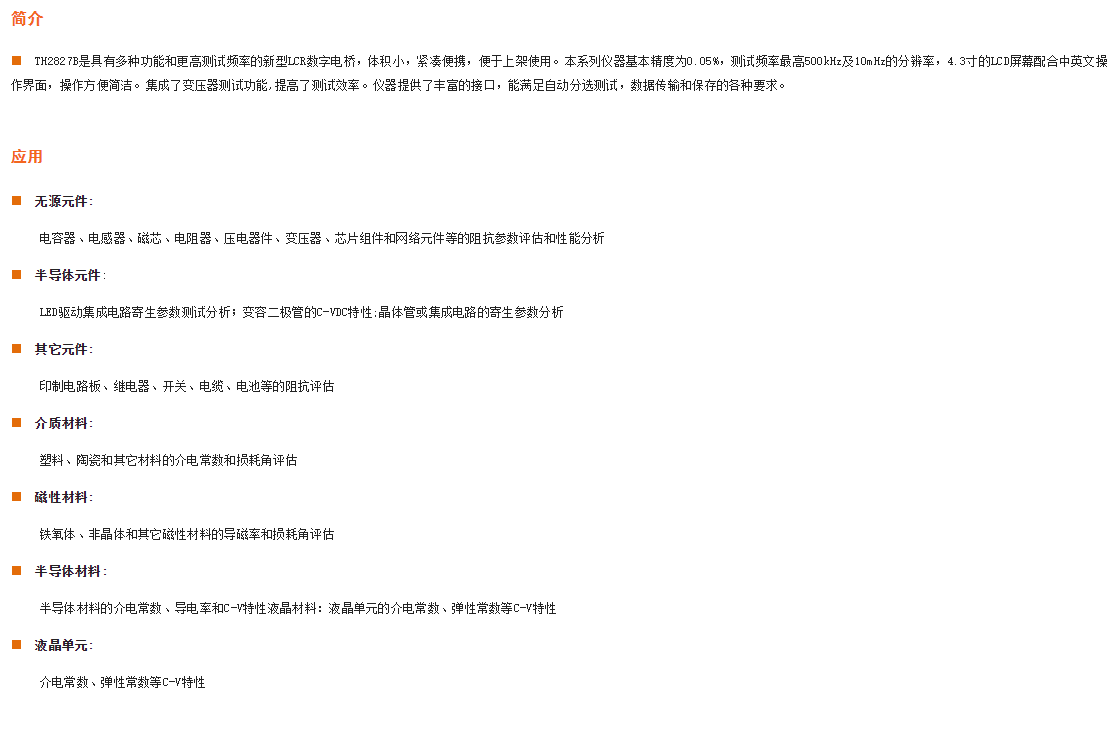

測試信號頻率

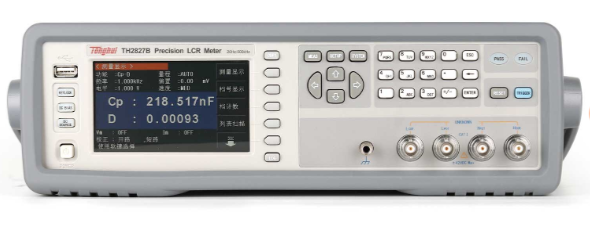

TH2827B

20Hz—500kHz

最小分辨率

10mHz，4位頻率輸入

準確度

0.01%

AC 電平

測試信號電壓范圍

5mV—2Vrms

電壓最小分辨率

100μV，3位輸入

準確度

ALC ON

10% x設定電壓 + 2mV

ALC OFF

6% x設定電壓 + 2mV

測試信號電流范圍

100μA—20mA

電流最小分辨率

1μA，3位輸入

準確度

ALC ON

10% x設定電流 + 20μA

ALC OFF

6% x設定電壓 + 20μA

DC偏置電壓源

電壓 / 電流范圍

0V— ±5V / 0mA—±50mA

分辨率

0.5mV / 5μA

電壓準確度

1% x設定電壓 + 5mV

ISO ON

用于電感、變壓器加偏置測試

AC源內阻

ISO ON

100Ω

ISO OFF

30Ω、50Ω、100Ω可選

DCR源內阻

30Ω、50Ω、100Ω可選

LCR測試參數

|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc

測試頁面參數顯示

一組主、副參數；201點列表掃描

變壓器測試參數

DCR1(初級，2端), DCR2（次級，2端）， M（互感），N，1/N, Phase(相位), Lk(漏感)，C(初、次級電容)

基本測量準確度

LCR測試參數

0.05%

N

0.1%

校準條件

預熱時間：≥30分鐘；環境溫度：23±5ºC； 信號電壓：0.3Vrms-1Vrms；清“0”：OPEN、SHORT后；測試電纜長度：0 m

測量時間(≥10 kHz)

快速: 13 ms /次 中速: 67 ms/次慢速: 187 ms/次另加顯示字符刷新時間

LCR參數顯示范圍

| Z | , R , X，DCR

0.00001Ω — 99.9999MΩ

|Y|,G,B

0.00001μs — 99.9999s

C

0.00001pF — 9.99999F

L

0.00001μH — 99.9999kH

D

0.00001 — 9.99999

Q

0.00001 — 99999.9

θ(DEG)

-179.999º — 179.999º

θ(RAD)

-3.14159 — 3.14159

Δ%

-999.999% — 999.999%

等效電路

串聯, 并聯

量程方式

自動, 保持

觸發方式

內部, 手動, 外部, 總線

平均次數

1－256

校準功能

開路, 短路全頻、點頻校準，負載校準

數學運算

直讀, ΔABS, Δ%

延時時間設定

0 -- 999, 最小分辨率100us

比較器功能

10檔分選，BIN1～BIN9、NG、AUX

檔計數功能

PASS、FAIL前面板LED顯示

列表掃描

·201點列表掃描·可對頻率、AC電壓/電流、內/外 DC偏置電壓/電流進行掃描測試·每掃描點可單獨分選

內部非易失性存儲器

40組LCRZ儀器設定文件

外部USB存儲器

GIF圖像LCRZ儀器設定文件測試數據USB存儲器直接存儲

接口

I/O接口

HANDLER，從儀器后面板輸出

串行通訊接口

USB、RS232C

并行通訊接口

GPIB接口（選件）

網絡接口

LAN

存儲器接口

USB HOST（前面板）

偏置電流源控制接口DCI

使用DCI接口可控制外部直流偏流源。偏置電流最大可達120A。

選件。DCI與GPIB 只能2者選1

通用技術參數

工作溫度, 濕度

0℃－40℃, ≤ 90%RH

電源要求

電壓

99V－121V， 198V－242V AC

頻率

47Hz－63Hz

功耗

最大80VA

體積(W×H×D)

280 mm × 88 mm × 370 mm (無護套)  369 mm × 108 mm × 408 mm (帶護套)

重量

約5kg
