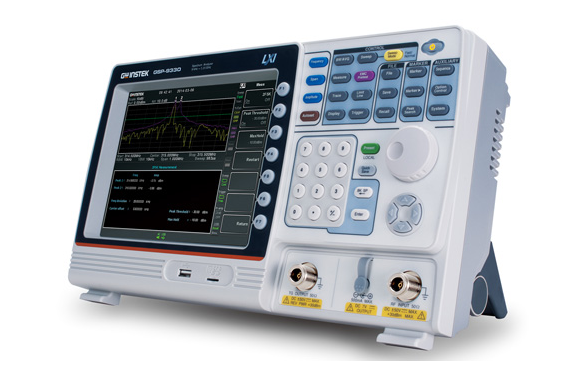

GSP-9330-深圳市萬博儀器儀表有限公司-儀器儀表供應商！

GSP-9330

Model：
Brand：
Price：￥
Describe：

GSP-9330是一款3.25GHz的高速測試的頻譜分析儀，最快掃描速度為204uS。用戶通過快速掃描時間可輕松處理和分析調制信號。調制信號處理的關鍵是快速掃描時間和信號解調功能。除了模擬AM / FM解調和分析功能，GSP-9330也提供ASK/FSK和2FSK數字信號的解調和分析功能。如今，EMC的問題對產品設計過程至關重要。因此，GSP-9330合并了EMC預測解決方案以促進EMC測試。GSP-9330簡易的EMC預測過程大大的縮短了用戶產品發布的時間。A．快速信號掃描   對頻譜分析儀而言，速度是

Consultation hotline:

0755-82895217

Advice Return

Summary

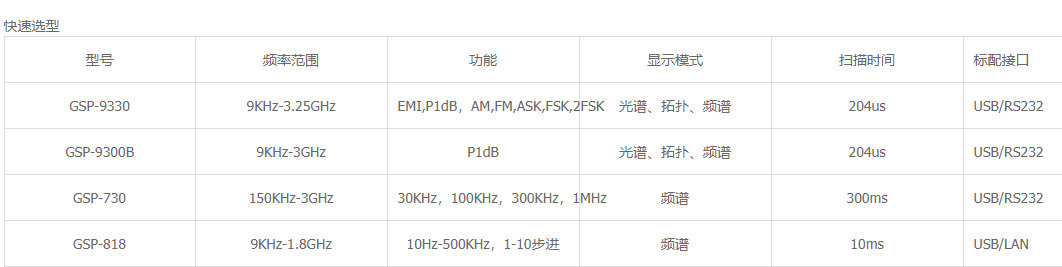

Model selection
Attachment
Download

GSP-9330是一款3.25GHz的高速測試的頻譜分析儀，快掃描速度為204uS。用戶通過快速掃描時間可輕松處理和分析調制信號。調制信號處理的關鍵是快速掃描時間和信號解調功能。除了模擬AM / FM解調和分析功能，GSP-9330也提供ASK/FSK和2FSK數字信號的解調和分析功能。如今，EMC的問題對產品設計過程至關重要。因此，GSP-9330合并了EMC預測解決方案以促進EMC測試。GSP-9330簡易的EMC預測過程大大的縮短了用戶產品發布的時間。

A．快速信號掃描
對頻譜分析儀而言，速度是重要的規格。GSP-9330提供高達204us的掃描速度。用戶通過快速掃描時間識別和分析各種快速或瞬態信號。如頻率/調幅信號，藍牙跳頻信號，調諧壓控振蕩器或其它在在ISM頻帶的干擾信號。
FM 信號監控臺灣3G電信信號

B. 調制信號分析
2FSK調變因為低設計成本及低耗電特點而被廣泛地使用在低功率及低數據傳輸速率的射頻通訊應用。今日2FSK調變科技使用在大量不同的產品及系統里，如消費性電子產品，車用電子，RFID，自動讀取電表及工業控制裝置等等。2FSK分析可以測量的參數包含載波功率, FSK頻偏, 載波頻率 & 載波頻率偏移測量。使用者可以設定判斷條件于頻偏及載波偏移以快速判斷測試結果。
RFID 和光通訊系統常使用幅移鍵控法(Amplitude Shift Keying , ASK)，而無線電話、傳呼系統和RFID等等許多的應用則是使用頻移鍵控法(Frequency Shift Keying, FSK)。ASK/FSK解調及分析測量的參數，包括調幅深度，頻偏，載波功率和載波頻率偏移，符號碼及波形。用戶可以設定調幅深度，頻偏，載波功率和載波偏移的合格／失敗測試結果。并提供針對 data message來判斷 preamble & sync 的功能。
AM/FM信號分析測量參數，包括調幅深度，頻偏、調變速率、載波功率、載波頻率偏移和SINAD。用戶可以設定調幅深度，頻偏，載波功率和載波偏移的判斷條件來進行快速測試結果。AM / FM解調功能可以解調及收聽AM或FM廣播信號。
2FSK信號分析 ASK/FSK信號分析與解調功能 AM/FM信號分析與解調功能

C. EMC預先診斷測試解決方案
GSP-9330內建EMI專用200/9k/120k/1MHz濾波器、20dB低噪聲放大器與Quasi-Peak/Average檢波模式，用戶可以在機器上的EMC Pretest功能中進行所需要的測試，更可搭配套件進行輻射與傳導方面的測試。
輻射測試的套件，GKT-008提供完整的近場測棒組合，可簡化復雜的量測，模擬實驗室的3m/10m遠場測試，大幅節省工程師除錯與往返實驗室的時間費用；更可搭配GSP-9330的Tracking Generator功能，進行EMS測試。
傳導測試的部分可搭配LISN與Isolated Transformer進行電磁傳導的量測，如擔心因為待測端的電壓變動較大或復雜，更可搭配Transient Limiter使測試設備更臻安全。
