介紹

　　想象一下，用一種經得起時間考驗的工具來診斷復雜的電子問題:模擬示波器。本文將帶您了解這一不可或缺的樂器的歷程，從它的歷史根源到現代應用。雖然模擬示波器不再制造，但我們的數字示波器可以讀取模擬信號。

　　歷史背景

　　模擬示波器的發展歷程始于20世紀初陰極射線管(CRT)的發展。這些初的設備，被稱為陰極射線示波器，標志著電子波形可視化的起源。自20世紀40年代成立以來，模擬示波器經歷了重大發展，塑造了分析和解釋電子信號的方式。這一歷史性的進步對電子測試和研究的進展至關重要，為現代電子學奠定了基礎。

　　了解模擬示波器

　　這些設備用圖形表示電信號，將電壓轉換成顯示在屏幕上的可視格式。這種轉換對于觀察電信號的行為至關重要，例如頻率，幅度和失真，提供對電子信號特性的直觀理解。

　　運營機制

　　模擬示波器操作的核心是陰極射線管，電子束形成測量電信號的可見痕跡。這個過程包括:

　　垂直放大:增強輸入信號以顯示在y軸(電壓)上。

　　時基控制:管理光束的水平掃描，設置x軸上的時間刻度。

　　水平放大:增強水平偏轉信號。

　　組件

　　模擬示波器由幾個關鍵部件組成，它們共同促進了它們的操作:

　　陰極射線管(CRT):電子束在屏幕上形成圖像的核心元件。

　　垂直放大器:增加輸入信號的幅度，以便有效顯示。

　　時間基準:管理光束的水平掃描速率，確定顯示的時間尺度。

　　水平放大器:增強水平偏轉信號。

　　電源:為示波器的工作提供必要的電力。

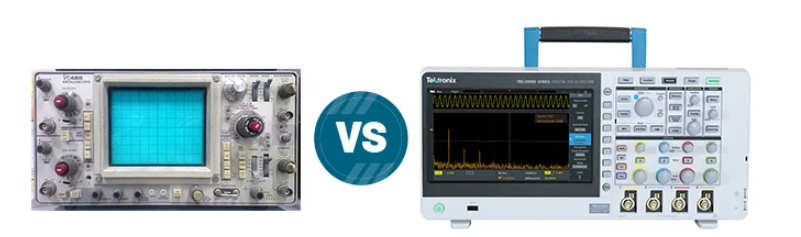

　　一種顯示模擬示波器和數字示波器并排比較的圖形。

　　實際應用

　　這些示波器用途廣泛，用于教育實驗室，電子維修，研究和開發以及業余愛好者項目，用于從教學到故障排除的任務。

　　維修及校正

　　適當的維護和定期校準對于保持模擬示波器的準確性和功能至關重要。例行程序包括:

　　定期清潔:灰塵和碎屑會積聚在CRT和其他部件中，影響性能。

　　部件檢查:定期檢查磨損，尤其是舊型號，是至關重要的。

　　校準:定期校準確保測量精度，并補償組件老化和環境變化。

　　銜接理論與實踐

　　模擬示波器是一種教育工具，它將理論電子概念與現實世界的應用聯系起來，使它們在學習環境中變得非常寶貴。

　　審美情趣

　　模擬示波器顯示波形的方式具有美學品質，特別是在像音頻工程這樣的領域，波形的細微差別是很重要的。

　　音頻工程應用

　　在音頻工程中，模擬示波器對于分析音頻信號、評估音質以及確保錄音和現場設置中的保真度至關重要。

　　在復古電子修復中的作用

　　它們與舊技術的兼容性使得模擬示波器在修復老式電子產品方面至關重要，愛好者和專業人士對模擬示波器的興趣日益濃厚。

　　定制和修改

　　定制和修改模擬示波器的潛力是一個獨特的方面，允許增加帶寬，提高靈敏度，或藝術用途。

　　環境的角度

　　模擬示波器的持續使用代表了電子回收的一種形式，通過減少電子廢物為環境的可持續性做出貢獻。

　　科學研究及應用

　　在科學研究中，這些示波器是捕獲瞬態事件和異常的首選，其中即時視覺反饋是必不可少的。

　　挑戰與未來展望

　　盡管模擬示波器具有優勢，但與數字示波器相比，它們面臨著諸如有限的存儲和先進功能等挑戰。然而，它們特定的利基應用確保了它們的持續相關性。

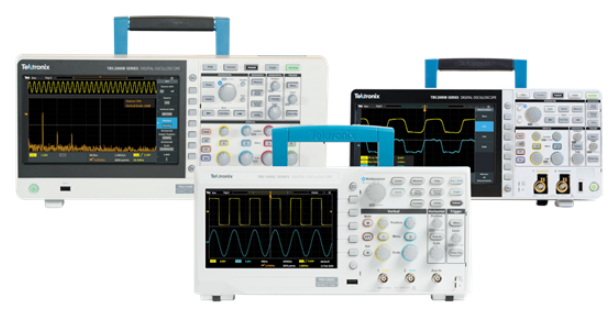

　　其中兩個是1000c，另一個是2000b

　　相對于數字變體的優勢

　　盡管有數字示波器的特點，但模擬示波器因其簡單、經濟實惠和實時信號顯示而受到重視，在教育和基本電子故障排除中特別有用。

       數字示波器:先進技術

       在慶祝模擬示波器的遺產的同時，強調數字示波器所代表的進步是至關重要的。這些先進的工具建立在模擬基礎與關鍵增強:

　　增強的數據分析:數字示波器提供卓越的數據存儲和檢索，實現全面的信號分析。

　　精度和可靠性:數字格式確保更準確的讀數，對于復雜的電子測試至關重要。

　　易用性:現代界面使數字示波器用戶友好，降低了新用戶的學習曲線。

　　探索數字示波器的好處

　　通過訪問我們的數字示波器頁面來發現其全部潛力。理想的專業人士和愛好者一樣，這些儀器是關鍵在今天的技術景觀。

　　測量模擬信號的示波器

　　定義:這是指任何類型的示波器(模擬或數字)，可以測量和顯示模擬信號。

　　類型:

　　數字示波器:使用數字存儲器來存儲和分析信號。它們比模擬示波器更通用，可以以各種方式處理信號，例如用于頻率分析的FFT(快速傅立葉變換)。

　　混合信號示波器(MSO):結合了數字示波器和邏輯分析儀的特點，能夠分析模擬和數字信號。

　　特點:這些示波器通常可以捕獲和存儲信號以供以后分析，提供更穩定的波形顯示，并提供先進的測量和分析功能。

　　用途:用于廣泛的應用，從電氣工程和電信到汽車和消費電子，用于故障排除，設計或分析電子電路。

　　模擬示波器在現代電子學中的發展

　　彌合理論與實踐之間的差距

　　模擬示波器不僅僅是測量工具;它們是連接理論電子概念與實際應用的教育橋梁。它們對電子信號的有形顯示使復雜的理論更容易理解。在教育機構中，這些示波器用于演示基本的電子原理，如信號頻率，相位差和幅度變化，為學生提供實踐學習經驗。

　　模擬波形顯示的美學

　　模擬示波器顯示波形的方式具有不可否認的美學吸引力。CRT屏幕上平滑、連續的軌跡運動具有數字屏幕通常缺乏的某種吸引力。這種可視化表示允許對信號行為進行更自然的觀察，在音頻工程等領域特別有用，其中波形的細微差別可能是至關重要的。

　　音頻工程中的模擬示波器

　　在音頻工程領域，模擬示波器用于分析音頻信號的失真、噪聲和頻率響應。他們的實時顯示有助于微調音頻設備，評估信號質量，并確保聲音保真度。這些示波器提供的即時反饋對于現場聲音設置和工作室錄音是無價的，其中信號完整性是至關重要的。

　　在復古電子修復中的作用

　　對老式電子產品興趣的復蘇使模擬示波器重新成為人們關注的焦點。修復舊收音機、放大器和其他老式電子設備的發燒友和專業人士經常依賴模擬示波器，因為它們與舊技術兼容，并且能夠準確診斷和修復經典電路。

　　定制和修改

　　模擬示波器的一個迷人的方面是潛在的定制和修改。業余愛好者和電子專家經常修改這些示波器為特定的目的，如增加帶寬，提高靈敏度，甚至重新利用CRT藝術顯示。這種級別的定制通常在數字示波器中找不到，這使得模擬模型對那些喜歡修補和個性化工具的人特別有吸引力。

　　環境視角

　　從環保的角度來看，模擬示波器的持續使用是電子回收的一種形式。通過維護和利用這些儀器，我們減少了電子垃圾，延長了設備的壽命，否則會導致環境惡化。這種可持續發展的方法與日益增長的減少電子廢物的意識和責任相一致。

　　科學研究中的模擬示波器

　　在某些科學研究應用中，模擬示波器因其實時捕獲瞬態事件和異常的能力而受到青睞。物理和工程等領域的研究人員經常使用這些示波器來觀察需要即時視覺反饋的現象，其中信號的定時和微妙性至關重要。

　　挑戰與局限

　　雖然模擬示波器有很多優點，但它們也有局限性。它們缺乏數字示波器的存儲能力、高級分析功能和連接選項。此外，隨著技術的進步，模擬示波器的一些元件變得越來越難找到，給維護和維修帶來了挑戰。

　　模擬示波器的未來

　　模擬示波器的未來，雖然被數字技術的進步蒙上了陰影，但在特定的領域仍然是光明的。它們在教育、業余項目和特定專業應用中的持續相關性確保了它們在未來幾年仍將是電子測量領域不可或缺的一部分。

　　結論

　　模擬示波器在數字時代的遺產突出了它們在電子學中的基本價值。它們經久不衰的重要性在于它們在各個領域的可靠性、簡單性和有效性。隨著我們繼續擁抱數字化進步，保留與這些工具相關的知識和技能至關重要。
