4系列MSO在2019年首次發布時引入了4級混合信號示波器的新方法。憑借其創新的觸摸式用戶界面和高清顯示屏，它將廣受贊譽的5系列MSO的用戶體驗帶給了更廣泛的受眾，并且工作臺占地面積更小。4系列在同年獲得了電子產品年度產品獎，并迅速成為業界受歡迎的示波器之一。原始的4系列MSO不僅提供方便，而且具有出色的測量性能:

4或6個FlexChannelTM輸入。每個FlexChannel可以顯示:

一個模擬信號作為波形視圖，頻譜視圖，或兩者同時

帶有邏輯探頭的8個數字邏輯信號

200mhz / 350mhz / 500mhz / 1ghz / 1.5 GHz現場可升級帶寬

6.25 GS/s實時采樣率

31.25 Mpoints(標準)或62.5 Mpoints(可選)記錄長度

12位垂直分辨率，高分辨率模式下高達16位

快進到2023年——自2019年以來，Tek軟件工程師已經發布了12個軟件版本，每個版本都增加了更多功能。隨著軟件變得越來越強大，我們發現如果4系擁有更強大的處理能力，它可以更好地利用這些工具。因此，我們的硬件和軟件工程師承擔了更換范圍上的處理器系統和操作系統的任務。

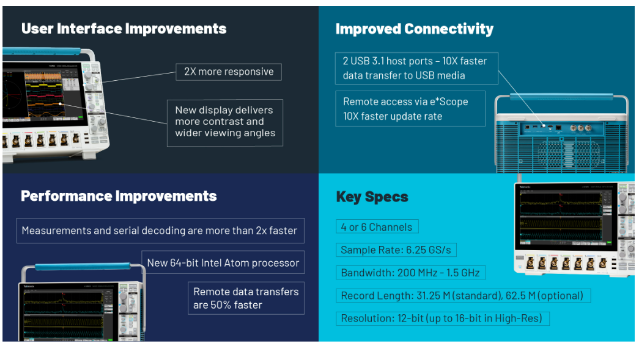

四部分信息圖的第一個彩色塊。包含泰克4系列B MSO示波器的角度圖像。圖像文本:用戶界面改進。反應快了兩倍。新的顯示屏提供了更多的對比度和更寬的視角。

四部分信息圖的第二個彩色塊。包含泰克4系列B MSO示波器的后視圖圖像。圖片文字:改善連接性。兩個USB 3.1主機端口-將數據傳輸到USB媒體的速度提高十倍。通過電子瞄準鏡遠程訪問更新速度快十倍。

四部分信息圖的第三個色塊。包含泰克4系列B MSO示波器的直正面視圖圖像。圖像文本:性能改進。測量和串行解碼速度快兩倍以上。新的64位英特爾Atom處理器。遠程數據傳輸速度提高了50%。

四部分信息圖的第四個色塊。包含泰克4系列B MSO示波器的前視圖圖像。圖像文本:關鍵規格。4或6通道。采樣率6.25 GS/s。帶寬200mhz ~ 1.5 GHz。標準記錄長度31.25 M，可選62.5 M。分辨率高分辨率12位至16位。

泰克4系列B MSO有一個新的處理器，操作系統，等等。

新的4系列B MSO就是這種努力的結果。原始儀器的32位ARM處理器已被64位英特爾Atom處理器所取代，操作系統也已徹底改造，以充分利用新硬件。由于新的架構:

用戶界面的響應速度是第一的兩倍。

遠程數據傳輸速度提高50%。

測量和串行解碼速度快兩倍以上。

除了處理器系統外，儀器的后部還增加了兩個USB 3.1主機端口，以便將數據傳輸到USB媒體的速度提高10倍。13.3英寸的高清晰度觸摸顯示屏采用了一種新的粘合技術，可以提供更高的對比度和更寬的視角。

新處理器的額外馬力為計算密集型操作提供了更好的性能:

e*Scope使用戶能夠通過局域網遠程訪問和控制儀器，僅使用瀏覽器軟件。新的4系列B使用e*Scope提供了10倍快的顯示更新速率。

新的分析功能已經啟用，包括測量注釋，以指示參考電平和定時，和波形直方圖提供洞察噪聲和抖動。

現有的應用程序，如三相功率分析和高級功率測量響應更快，產生更快的結果。

與4系列一樣，4系列B具有超過25種協議的解碼選項。獲取和顯示解碼數據包的速度是原來的兩倍。

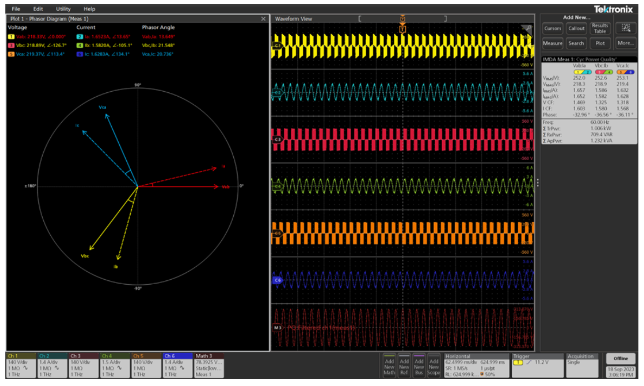

4系列B MSO顯示三相功率分析的屏幕截圖。

4系列B MSO中的新處理器系統可實現更快的高級分析，例如三相功率測量。

正如我們從初的4系列推出以來所做的那樣，我們計劃每年通過多次軟件更新來不斷增加新功能。新的4系列B MSO，其增強的處理器，將繼續適應您的設計挑戰，在未來幾年。
