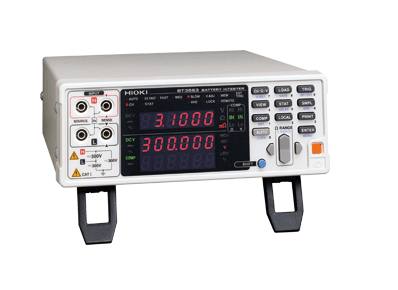

日置電池測試儀BT3563

Model：
Brand：
Price：￥
Describe：

BT3563-01BT3562-01                                                                                                                                                                                                    ● 可直接測量高達300V的電壓（BT3563）● 用于檢查高電壓電池組/電池單元

Consultation hotline:

0755-82895217

Advice Return

Summary
Model selection
Attachment
Download

	BT3563-01 BT3562-01

● 可直接測量高達300V的電壓（BT3563）
● 用于檢查高電壓電池組/電池單元的生產線
● 大型（低電阻）電池單元檢查
● 多種接口可用于高速自動化產線中

※ 判斷合格的標準值需要用戶根據電池種類進行輸入。

測量線為非標配產品。需要的話，請購買選件。
具備EXT I/O的公頭連接器（系統側）供使用。

基本參數

	BT3563/BT3563-01	BT3562/BT3562-01
最大輸入電壓	額定輸入電壓：DC±300V 對地間最大額定電壓：DC 300V	額定輸入電壓：DC±60V 對地間最大額定電壓：DC 70V
電阻測量量程	3mΩ (最大顯示3.1000mΩ，分辨率0.1μΩ)～3000Ω量程 (最大顯示3100.0Ω，分辨率100mΩ)，7檔切換測量精度：±0.5% rdg. ±5 dgt. (30mΩ～3000Ω量程EX.FAST時加上±3 dgt.，FAST/MEDIUM時加上±2 dgt.) ±0.5% rdg. ±10 dgt. (3mΩ量程，EX.FAST時加上±30 dgt.，FAST時加上±10 dgt.,MEDIUM時加上±5 dgt.) 測量源頻率：1 kHz ±0.2 Hz，測試電流：100 mA (3mΩ量程) ～10 μA (3000Ω量程)，開路端口電壓： 25 V peak (3/30mΩ量程)， 7 V peak (300mΩ量程)，4V peak (3Ω ～3000Ω量程)
電壓測量量程	DC 6V（分辨率10μV)～ DC 300V (分辨率1mV)，3檔切換	DC 6V (分辨率10μV)～ DC 60V (分辨率 100μV)，2檔切換
電壓測量量程	測量精度：±0.01%rdg. ±3dgt.（EX.FAST時加上±3dgt.，FAST/MEDIUM時加上±2dgt.）
顯示	電阻31000，電壓600000，LED
采樣時間	EX.FAST：4ms，FAST：12ms，MEDIUM：35ms，SLOW：150ms ※顯示值為最快時，根據測量項目、電壓頻率的不同而不同
整體測量時間	響應時間+采樣時間（電阻/電壓都約10ms的響應時間為參考值，根據被測物的不同而不同）
比較功能	判斷：Hi/IN/Lo（電阻、電壓分別判斷），綜合判斷（PASS/FAIL，電阻判斷結果和電壓判斷結果的AND運算），畫面顯示，蜂鳴，外部I/O輸入（開路集電極，35V，最大DC 50mA）
模擬輸出	僅BT3563-01、BT3562-01機型電阻測量值（顯示值DC 0V～3.1V）
接口	EXT I/O、RS-232C、打印機（通過RS-232C）、GP-IB（僅-01機型）
體積和重量	215W×80H×295Dmm，2.4kg
附件	電源線×1
