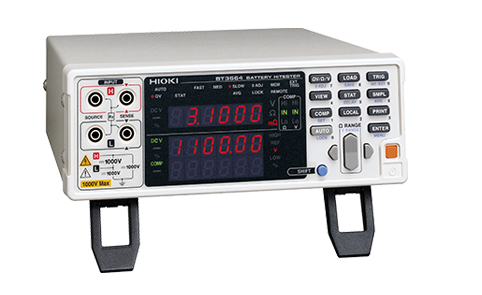

日置電池測試儀BT3564

Model：
Brand：
Price：￥
Describe：

最大輸入電壓1000V，針對EV、PHEV的耐高壓電池測試儀    ● 最高可對應1000V的直接測量● 適用于針對EV、PHEV的高壓電池的生產線● 內部電阻測量0.1mΩ～3kΩ（總包電阻/母線電阻）● 搭載高壓測試防火花功能● 模擬輸出功能● 能對應1000V和高壓電池組的測量探頭（選件）不標配測試線。請根據測量用途購買測試線。作為維修部件提供EXT I/O用的公頭連接器（系統端）可使用。

Consultation hotline:

0755-82895217

Advice Return

Summary
Model selection
Attachment
Download

大輸入電壓1000V，針對EV、PHEV的耐高壓電池測試儀

● 高可對應1000V的直接測量
● 適用于針對EV、PHEV的高壓電池的生產線
● 內部電阻測量0.1mΩ～3kΩ（總包電阻/母線電阻）
● 搭載高壓測試防火花功能
● 模擬輸出功能
● 能對應1000V和高壓電池組的測量探頭（選件）

不標配測試線。請根據測量用途購買測試線。作為維修部件提供EXT I/O用的公頭連接器（系統端）可使用。

基本參數（精度保證時間1年，調整后精度保證時間1年）

最大輸入電壓	額定輸入電壓: DC ±1000 V, 對地最大額定電壓: DC 1000 V
電阻測量量程	3 mΩ (最大顯示3.1000 mΩ, 分辨率 0.1 μΩ,)?3 kΩ量程 (最大顯示3.1000 kΩ, 分辨率 0.1 Ω), 7檔切換測量精度: ±0.5% rdg. ±5 dgt. (30 mΩ?3 kΩ量程) ±0.5% rdg. ±10 dgt. (3 mΩ量程) 測量源頻率: 1 kHz ±0.2 Hz. 測試電流: 100 mA (3 mΩ量程), ?10 μA (3.000 kΩ量程), 開路端子電壓: 25 V peak (3/30 mΩ量程), 7 V peak (300 mΩ量程), 4 V peak (3 Ω?3.000 kΩ量程)
電壓測量量程	DC 10 V (分辨率 10μV)?DC 1000 V (分辨率1mV), 3檔切換測量精度: ±0.01% rdg. ±3 dgt.
顯示	電阻 ±31000, 電壓 ±999999 (僅1000V時±999999 或±110000) LED
采樣時間	FAST, MEDIUM, SLOW
比較器	判定: Hi/IN/Lo (電阻, 電壓分別獨立判定), 綜合判定 (PASS/FAIL、電阻判定結果和電壓判定結果的AND運算), 畫面顯示, 蜂鳴音, 向外部I/O輸出 (開路集電極, 35 V, DC50 mA max.)）
模擬輸出	電阻測量值 (顯示值 DC 0 V?3.1 V)
接口	EXT I/O, RS-232C, 打印機 (通過RS-232C), GP-IB
電源	AC100? 240 V, 50/60 Hz, 30 VA max.
體積及重量	215W × 80H × 329D mm, 2.6 kg
附件	使用說明書×1, 電源線 ×1, 使用上的注意事項 ×1
