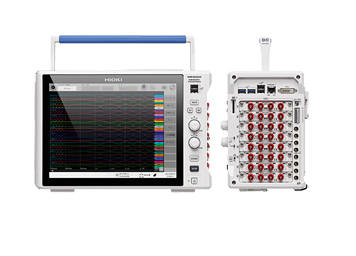

存儲記錄儀MR6000

Model：
Brand：
Price：￥
Describe：

Consultation hotline:

0755-82895217

Advice Return

Summary
Model selection
Attachment
Download

MR6000	MR6000-01
附加功能	-	實時波形運算、數字濾波功能
輸入單元數	最大8單元
通道數	模擬最大32ch（使用U8975時，或邏輯128ch（使用8973時）
測量量程	100mV-400V f.s., 12檔量程，分辨率：量程的1/1600（使用U8976時） 4 V - 200 V f.s., 6當量程，分辨率：量程的1/32000 （使用U8975時）
最大輸入電壓	DC 400V (使用U8976時), DC 200V (使用U8975時)
頻率特性	DC - 30MHz (使用U8976時), DC - 2MHz (使用U8975時)
最高采樣速度	200MS/s 所有通道同時 (使用U8976時), 外部采樣率10MS/s
記錄方式	Nomal: 通常的波形記錄 Envelope: 記錄每個一定時間內的最大值和最小值
內存容量	1GW
外部存儲設備	SD存儲卡×1，U盤×1，內置SSD/HDD×1，FTP傳輸（通過網線到PC）※存儲媒介僅限于原裝選件
顯示部分	12.1英寸XGA-TFT彩色液晶屏（1024 × 768點）
外部接口	LAN, USB, SD, SATA, MONITOR
電源	AC 100?240V, 50/60Hz,, 300 VA Max.
體積及重量	353W × 235H × 154.8Dmm, 6.5kg (僅主機）
附件	電源線 ×1, 快速測量手冊 ×1, 使用上的注意事項 ×1, 應用軟件×1, 使用說明書（詳細篇） ×1,使用說明書(運算篇) ×1, 空白面板(僅空白插槽)

出廠選件A

※因為生產時進行組裝的所以請訂購時提前要求。

探頭電源單元Z5021 工廠出貨時指定，DC ±12 V,最多為 8根供電 詳細內容 >>

出廠選件B

※因為生產時進行組裝的所以請訂購時提前要求。

SSD單元U8332 工廠出貨時指定，主機內置型，256GB

出廠選件C

※因為生產時進行組裝的所以請訂購時提前要求。

HD單元U8333 工廠出貨時指定，主機內置型，320GB

存儲媒介

注意：※請務必使用我司選件中的存儲媒介。若使用我司以外的存儲媒介，則無法保證進行正常的保存、讀取。

SD存儲卡2GB Z4001 用于保存測量數據

SD卡 Z4003 8GB

U盤Z4006 16GB，采用壽命長·高可靠性的SLC型閃存

各種輸入單元

※不標配輸入線，請另外購買※在電流單元8971中使用9709時，最多可以使用7個電流探頭。

3CH電流單元U8977 可直接連接電流傳感器的電流專用輸入模塊 詳細內容 >>

4CH模擬單元U8978 一次性完成多點測量，絕緣4通道輸入模塊 詳細內容 >>

電荷單元U8979 加速度拾取/電壓輸入雙輸入模塊 詳細內容 >>

高速模擬單元U8976 ·2ch ·DC～30MHz帶寬 詳細內容 >>

模擬單元 8966 模擬單元 8966 2ch，電壓輸入，DC 5MHz 寬頻帶 詳細內容 >>

4ch模擬單元U8975 ·4ch ·DC～2MHz帶寬 詳細內容 >>

高分辨率單元 8968 用于瞬間波形的高分辨率測量，2ch，電壓輸入，DC～100kHz 詳細內容 >>

DC/RMS單元 8972 2ch，DC 400kHz，或者 RMS 整流 DC/30 ~ 100kHz 詳細內容 >>

高壓單元 U8974 2ch，電壓輸入，DC1000V, AC700V max. 詳細內容 >>

數字電壓計單元 MR8990 2ch，DC電壓高精度，最高分辨率0.1μV，最高采樣速度500次/秒 詳細內容 >>

電流單元 8971 2 ch, 使用電流傳感器可用來測量電流, 用于 8847 Ver 2.00 或以上版本 詳細內容 >>

溫度單元 8967 2ch，熱電偶的溫度輸入 詳細內容 >>

應變單元U8969 2ch，應變測量用轉換線 L9769 (適用于應變單元U8969) 詳細內容 >>

頻率單元 8970 2 ch, 用于頻率, 脈沖測量, 用于 8847 Ver 2.00 或以上版本 詳細內容 >>

邏輯單元 8973 4端口，16 ch 詳細內容 >>

外部采樣測量

連接線L9795-01 SMB端子—鱷魚夾，1.5m

連接線L9795-02 SMB端子—BNC端子，1.5m

輸入線A

※輸入電壓根據連接的輸入單元的電壓而定。

連接線 L9790 (細長型) CAT II 300 V, 可任意彎曲測試線直徑2.8mm , 線長1.5m 注意: 夾子另售

鱷魚夾 L9790-01 鱷魚夾 9790-01 以紅/黑兩端夾住被測物體測量 (L9790)

抓狀夾 9790-02 抓狀夾 9790-02 以紅/黑兩端夾住被測物體測量 (9790)

接觸針9790-03 以紅/黑兩端夾住被測物體測量 (9790)

輸入線B

※輸入電壓根據連接的輸入單元的電壓而定。

連接線 L9198 用于低電壓 (最高到 300V), 線長1.7m

連接線 L9197 用于高電壓 (最高到 500V), 線長1.8m

抓狀夾9243 用于L4930/9197/9322，CAT III 1000V，196mm長

輸入線C

※輸入電壓根據連接的輸入單元的電壓而定。

10:1探頭 9665 10:1探頭 9665 最大額定接地電壓與輸入模塊相同, 最大輸入電壓 1kV 真有效值 (最高到 500kHz), 線長1.5m 詳細內容 >>

100:1探頭 9666 最大額定接地電壓與輸入模塊相同, 最大輸入電壓峰值 5kV 真有效值 (最高到 1MHz), 線長, 1.5m 詳細內容 >>

輸入線D

※對地電壓參考我司產品參數范圍。※另外需要供電電源。

差分探頭 P9000 存儲記錄儀專用（P9000-01）僅限波形（P9000-02）波形/有效值切換;最大AC/DC 1kV輸入;另外需要電源 連接存儲記錄儀的模擬輸入后使用。供電電源需要使用AC適配器，或者USB總線供電等。 詳細內容 >>

AC適配器Z1008 AC100~240V

特注輸入線

用于P9000，關于特注品請另詢。（1）USB總線電源線（2）USB（A）-迷你B連接線（3）3分支連接線

輸入線E

※對地電壓參考我司產品參數范圍。※另外需要供電電源。

差分探頭 9322 最高到 2kV DC 或 1kV AC. 可以與AC適配器 9418-15, 或探頭電源單元 9687 和電源線 9248一同使用. 詳細內容 >>

AC適配器9418-15 標配附件 100~240V AC，另售

輸入線F

※用于香蕉頭端口，輸入電壓根據連接的輸入單元的電壓而定。

連接線L4940 香蕉頭—香蕉頭，1.5m，紅黑各1

延長線L4931 用于香蕉插頭式連接線的延長線，1.5m

鱷魚夾L4935 安裝于香蕉插頭式連接線的前端，CAT IV 600V，CAT III 1000V

測試夾L4936 安裝于香蕉插頭式連接線的前端，CAT III 600V

磁鐵接合器L4937 用于L4930，CAT III 1000V

抓狀夾9243 用于L4930/9197/9322，CAT III 1000V，196mm長

輸入線G

※用于MR8990 ※輸入電壓根據連接的輸入單元的電壓而定。

測試線L2200 紅、黑各1根，70cm，插入主機端：香蕉頭端口，前端部分可以針型頭和鱷魚頭替換使用，最大輸入電壓：CAT IV 600V，CATIII 1000V

非接觸電壓測量

AC非接觸電壓探頭SP3000 適用于外徑φ1mm?2.5mm的帶絕緣層電線;頻帶10Hz?100kHz;額定測量電壓5Vrms 14Vp-p 詳細內容 >>

AC電壓探頭SP9001

用于其他輸入

連接線 L9217 線兩端都有絕緣BNC 連接器，并連接至輸入模塊上的絕緣BNC連接器。長1.6m

變換轉換器 9199 BNC-香蕉頭，用于連接輸入模塊的 BNC 端口

最大200A（高精度）

※使用高精度電流傳感器時領先需要電源CT955x。※能和CT955x連接的僅限12pin（ME15W）端口的（-05型）傳感器。※使用10pin（PL23）端口的傳感器另外需要轉換線CT9900。

AC/DC電流傳感器CT6862-05 頻率特性DC~1MHz；額定電流AC/DC 50A 詳細內容 >>

AC/DC電流傳感器CT6863-05 頻率特性DC~500kHz；額定電流AC/DC 200A 詳細內容 >>

AC/DC電流探頭 CT6841-05 頻率特性DC~1MHz；額定電流AC/DC 20A 主機無法單獨測量。供電和連接從年初記錄儀等需要選件9555-10。功率計3193-10,3390可直接連接。 詳細內容 >>

AC/DC電流探頭 CT6843-05 頻率特性DC~500kHz；額定電流AC/DC 200A 主機無法單獨測量。供電和連接從年初記錄儀等需要選件9555-10。功率計3193-10,3390可直接連接。 詳細內容 >>

鉗式傳感器9272-05 鉗式傳感器9272-05 詳細內容 >>

最大1000A（高精度）

9709-05 高精度產品

AC/DC電流探頭 CT6844-05 頻率特性DC~200kHz；額定電流AC/DC 500A 詳細內容 >>

AC/DC電流探頭 CT6845-05 頻率特性DC~100kHz；額定電流AC/DC 500A 詳細內容 >>

AC/DC電流探頭 CT6846-05 頻率特性DC~20kHz；額定電流AC/DC 1000A 詳細內容 >>

PL23（10pin）-ME15W（12pin）轉換

轉換線CT9900 電流傳感器連接頭10pin-12pin轉換

傳感器用電源

※使用電流單元8971時不需要。※使用高精度電流傳感器時領先需要電源CT955x。※能和CT955x連接的僅限12pin（ME15W）端口的（-05型）傳感器。※使用10pin（PL23）端口的傳感器另外需要轉換線CT9900。

傳感器單元CT9555 單獨使用電流傳感器時的供電;1ch，帶波形輸出 詳細內容 >>

連接線 L9217 線兩端都有絕緣BNC 連接器，并連接至輸入模塊上的絕緣BNC連接器。長1.6m

傳感器單元CT9556 單獨使用電流傳感器時的供電;1ch，帶波形/RMS輸出 詳細內容 >>

傳感器單元CT9557 單獨使用電流傳感器時的供電;4ch，帶計算功能、波形/RMS輸出 詳細內容 >>

用于電流傳感器的輸入單元

電流單元 8971 2 ch, 使用電流傳感器可用來測量電流, 用于 8847 Ver 2.00 或以上版本 詳細內容 >>

轉換線 9318 轉換電纜 9318 連接 9272至9279 和8940

轉換線CT9901 電流傳感器連接器12pin - 10pin轉換

連接高精度電流傳感器時的注意事項

·高精度電流傳感器（ME15W）+CT9901+9318 →電流單元8971 ·高精度電流傳感器（ME15W）+CT955x+BNC連接線 →電流單元8971以外 ·高精度電流傳感器（PL23）+9318 →電流單元8971 ·高精度電流傳感器（PL23）+CT9900+ CT955x+BNC連接線 →電流單元8971以外

10mA級別~500A（高速）

鉗式電流探頭 3273-50 寬頻帶電流探頭DC-50MHz/30A 詳細內容 >>

鉗式電流探頭 3276 寬頻帶電流探頭DC-100MHz/30A 詳細內容 >>

鉗式電流探頭 3274 寬頻帶電流探頭DC-10MHz/150A 詳細內容 >>

鉗式電流探頭 3275 寬頻帶電流探頭DC-2MHz/500A 詳細內容 >>

電源

使用3270系列電流探頭時需要。

電源3272 用于電流探頭的電源 詳細內容 >>

電源 3269 用于電流探頭的電源 詳細內容 >>

100A~2000A（中速）

AC/DC電流傳感器 CT7631 帶寬DC～10kHz（-3dB）;額定測試電流AC/DC 100A;輸出電壓1mV/A;可測導體直徑φ 33mm 詳細內容 >>

AC/DC電流傳感器 CT7636 帶寬DC～10kHz（-3dB）;額定測試電流AC/DC 600A;輸出電壓1mV/A;可測導體直徑φ 33mm 詳細內容 >>

AC/DC電流傳感器 CT7642 帶寬DC～10kHz（-3dB）;額定測試電流AC/DC 2000A;輸出電壓0.1mV/A;可測導體直徑φ 55mm 詳細內容 >>

AC/DC自動調零電流傳感器 CT7731 帶寬DC～5kHz（-3dB）;額定測試電流AC/DC 100A;輸出電壓1mV/A;可測導體直徑φ 33mm 詳細內容 >>

AC/DC自動調零電流傳感器 CT7736 帶寬DC～5kHz（-3dB）;額定測試電流AC/DC 600A;輸出電壓1mV/A;可測導體直徑φ 33mm 詳細內容 >>

AC/DC自動調零電流傳感器 CT7742 帶寬DC～5kHz（-3dB）;額定測試電流AC/DC 2000A;輸出電壓0.1mV/A;可測導體直徑φ 55mm 詳細內容 >>

顯示單元 CM7290 CT7000系列電流傳感器組合使用，可實現測量、顯示和輸出;測量DCA, ACA, (DC+AC)A，頻率，搭載分析顯示等功能;向記錄儀等進行輸出的功能：WAVE, RMS, PEAK, Hz;給1個CT7600s/7700s傳感器供電;5號電池/外部電源 詳細內容 >>

輸出線L9095 BNC端子用，1.5m

AC/DC電流傳感器CT6875 頻帶DC~2MHz，額定電流AC/DC 500A 詳細內容 >>

AC/DC電流傳感器CT6876 頻帶DC~1.5MHz，額定電流AC/DC 1000A 詳細內容 >>

500A~5000A

※用于50/60Hz工頻電源線

鉗式探頭 9018-50 ·相位特性良好：振幅頻率特性:40 Hz?3 kHz；位相頻率特性:40 Hz?3 kHz ?測量量程AC10?500A ?輸出電圧AC0.2V/量程?可測導體直徑 φ 46 mm 詳細內容 >>

鉗式探頭 9132-50 連接萬用表、記錄儀，輕松測量大電流 詳細內容 >>

柔性電流鉗 CT9667系列 在狹窄地方也能輕松設置 詳細內容 >>

泄漏電流

※用于50/60Hz工頻電源線

數字鉗型表 3283 True RMS（真有效值）;用于AC泄漏電流/負載電流;10mA量程（10μA分辨率）到負載電流最大200A;濾波器功能;模擬/監視器輸出 詳細內容 >>

輸出線L9094 香蕉端子用，1.5m

輸出線L9095 BNC端子用，1.5m

輸出線L9096 端子板用，1.5m

變換轉換器 9199 BNC-香蕉頭，用于連接輸入模塊的 BNC 端口

AC 轉換器 9445-02 100～240V AC，12 V DC/ 2.5 A 輸出

攜帶箱

攜帶箱C1010 用于MR6000，適合收納主機用于運輸的硬箱
