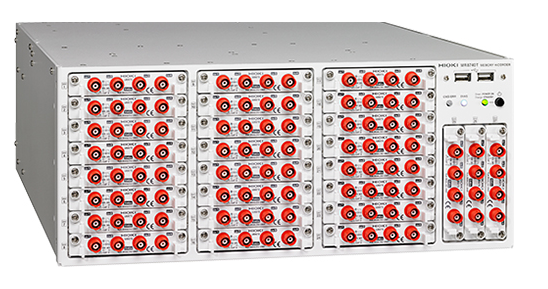

| 輸入單元數 | 最大27個插槽 |
|---|---|
| 通道數 |

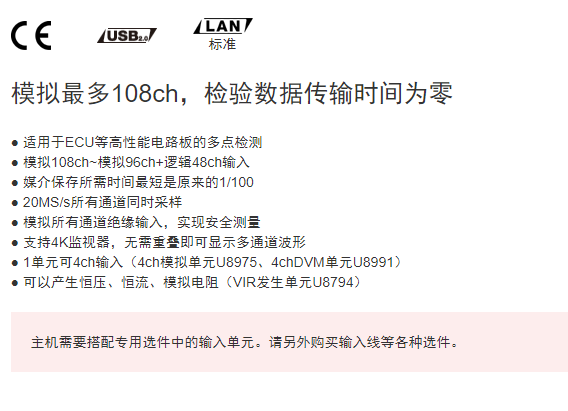

模擬最大108ch (使用U8975時), 或模擬96ch + 邏輯48ch (使用U8975+8973時) 模擬最大54ch (使用8966時), 或模擬48ch+邏輯48ch (使用8966+8973時) ※8973邏輯單元的插槽限制為25～27限定, 最多3個單元 ※模擬單元的通道間和主機之間都絕緣，邏輯單元的通道之間都和主機共地 |
| 測量量程 |
100mV?400V, 12檔量程, 分辨率: 量程的1/2000 (使用8966時) 4V?200Ｖ, 6檔量程, 分辨率: 量程的1/32000 (使用U8975時) 100mV?1000V, 5檔量程, 分辨率: 量程的1/1000000 (使用MR8990時) 1V, 10V, 100V, 3檔量程, 分辨率: 量程的1/1000000 (使用U8991時) |
| 最大輸入電壓 | DC 400V (使用8966時, 外加在輸入端口間也不會損壞的上限電壓) |
| 對地間最大額定電壓 | AC, DC 300V (輸入和主機之間絕緣，外加在輸入通道?外殼之間、各輸入通道之間也不會損壞的上限電壓) |
| 頻率特性 | 使用8966時: DC?5MHz (-3dB) |
| 最高采樣速度 | 20MS/s 所有通道同時, 外部采樣率10MS/s |
| 測量功能 | 存儲記錄 |
| 內存容量 |
1GW 16MW/ch (使用8966時), 8MW/ch (使用U8975或MR8990時), 4MW/ch (使用U8991時) |
| 內置存儲設備 | SSD 480GB |
| 外部存儲設備 | USB存儲×8 |
| 監視器輸出 |
VGA, HDMI, DisplayPort 推薦分辨率 1920×1080 dot以上 |
| 外部接口 |
[LAN] 1000BASE-T、100BASE-TX, 10BASE-TX (2port) [USB] USB3.0 ×4, USB2.0 ×4 |
| 電源 | AC100?240 V, 50/60 Hz (400 VA max.) |
| 體積及重量 | 426W × 177H × 505D mm, 14.0 kg (僅限主機) |
| 附件 | 電源線×1, 快速測量指南×1, 使用上的注意事項×1, 應用軟件光盤(CD-R) ×1, 使用說明書 詳細篇(CD-R) ×1, 空白面板（僅限空白插槽）, 機架安裝支架 |
16GB，采用壽命長·高可靠性的SLC型閃存
SMB端子—鱷魚夾，1.5m
SMB端子—BNC端子，1.5m
模擬單元 8966 2ch，電壓輸入，DC 5MHz 寬頻帶
·4ch ·DC～2MHz帶寬
用于瞬間波形的高分辨率測量，2ch，電壓輸入，DC～100kHz
2ch，DC 400kHz，或者 RMS 整流 DC/30 ~ 100kHz
2ch，電壓輸入，DC1000V, AC700V max.
2ch，DC電壓高精度，最高分辨率0.1μV，最高采樣速度500次/秒
·用于測量微小電流 ·高精度±0.02%和6位半的高分辨率 ·50次/s采樣率
2 ch, 使用電流傳感器可用來測量電流, 用于 8847 Ver 2.00 或以上版本
2ch，熱電偶的溫度輸入
2ch，應變測量用轉換線 L9769 (適用于應變單元U8969)
2 ch, 用于頻率, 脈沖測量, 用于 8847 Ver 2.00 或以上版本
4端口，16 ch
4ch；DC輸出±10V，正弦波輸出10mHz?20kHz
8ch；脈沖輸出0.1Hz?20kHz；圖形輸出
直流電壓/電流發生，電阻（模擬輸出）發生
·直流電壓、電流發生功能 ·電阻（模擬輸出）發生功能 ·8ch
與MR8740T單元尺寸相同的CAN監視器，LIN監視器，SENT監視器由日本System·Eight Corporation銷售。 HSCI-4.0-CAN FD HSCI-4.0-SENT HSCI-4.0-LIN 通過將其安裝在MR8740T的主體中，可以為顯示器供電。使用MR8740T和我們的軟件無法記錄和分析數據。 有關詳細信息，請聯系Japan System·Eight Corporation。 http://nse-inc.co.jp/
※輸入電壓根據連接的輸入單元的電壓而定。
CAT II 300 V, 可任意彎曲 測試線直徑2.8mm , 線長1.5m
注意: 夾子另售
鱷魚夾 9790-01 以紅/黑兩端夾住被測物體測量 (L9790)
抓狀夾 9790-02 以紅/黑兩端夾住被測物體測量 (9790)
以紅/黑兩端夾住被測物體測量 (9790)
※輸入電壓根據連接的輸入單元的電壓而定。
用于低電壓 (最高到 300V), 線長1.7m
用于高電壓 (最高到 500V), 線長1.8m
用于L4930/9197/9322，CAT III 1000V，196mm長
※對地電壓根據連接的輸入單元的電壓而定。
10:1探頭 9665 最大額定接地電壓與輸入模塊相同, 最大輸入電壓 1kV 真有效值 (最高到 500kHz), 線長1.5m
最大額定接地電壓與輸入模塊相同, 最大輸入電壓峰值 5kV 真有效值 (最高到 1MHz), 線長, 1.5m
※對地電壓參考我司產品參數范圍。※另外需要供電電源。
存儲記錄儀專用 （P9000-01）僅限波形 （P9000-02）波形/有效值切換;最大AC/DC 1kV輸入;另外需要電源
連接存儲記錄儀的模擬輸入后使用。供電電源需要使用AC適配器，或者USB總線供電等。
AC100~240V
（1）USB總線電源線（2）USB（A）-迷你B連接線（3）3分支連接線
※對地電壓參考我司產品參數范圍。※另外需要供電電源。
最高到 2kV DC 或 1kV AC. 可以與AC適配器 9418-15, 或探頭電源單元 9687 和電源線 9248一同使用.
標配附件 100~240V AC，另售
※用于香蕉頭端口，輸入電壓根據連接的輸入單元的電壓而定。
香蕉頭—香蕉頭，1.5m，紅黑各1
用于香蕉插頭式連接線的延長線，1.5m
安裝于香蕉插頭式連接線的前端，CAT IV 600V，CAT III 1000V
安裝于香蕉插頭式連接線的前端，CAT III 600V
用于L4930，CAT III 1000V
用于L4930/9197/9322，CAT III 1000V，196mm長
※用于MR8990 ※輸入電壓根據連接的輸入單元的電壓而定。
紅、黑各1根，70cm， 插入主機端：香蕉頭端口， 前端部分可以針型頭和鱷魚頭替換使用， 最大輸入電壓：CAT IV 600V，CATIII 1000V
適用于外徑φ1mm?2.5mm的帶絕緣層電線;頻帶10Hz?100kHz;額定測量電壓5Vrms 14Vp-p
線兩端都有絕緣BNC 連接器，并連接至輸入模塊上的絕緣BNC連接器。 長1.6m
BNC-香蕉頭，用于連接輸入模塊的 BNC 端口
※ME15W（12pin）端子型
頻率特性DC~1MHz；額定電流AC/DC 50A
頻率特性DC~500kHz；額定電流AC/DC 200A
※ME15W（12pin）端子型
頻帶DC~1.5MHz，額定電流AC/DC 1000A
電流傳感器連接頭10pin-12pin轉換
※使用高精度電流傳感器時領先需要電源CT955x。 ※能和CT955x連接的僅限12pin（ME15W）端口的（-05型）傳感器。 ※使用10pin（PL23）端口的傳感器另外需要轉換線CT9900。
單獨使用電流傳感器時的供電;1ch，帶波形輸出
單獨使用電流傳感器時的供電;1ch，帶波形/RMS輸出
單獨使用電流傳感器時的供電;4ch，帶計算功能、波形/RMS輸出
線兩端都有絕緣BNC 連接器，并連接至輸入模塊上的絕緣BNC連接器。 長1.6m
※在電流單元上使用ME15W（12pin）端子的（-05型）傳感器，需要轉換線CT9901 ※在8971上使用PL23（10pin）端口的傳感器時，不要CT955x，但是另外需要轉換線9318（8971標配9318）。
2 ch, 使用電流傳感器可用來測量電流, 用于 8847 Ver 2.00 或以上版本
轉換電纜 9318 連接 9272至9279 和8940
電流傳感器連接器12pin - 10pin轉換
寬頻帶電流探頭DC-50MHz/30A
寬頻帶電流探頭DC-100MHz/30A
寬頻帶電流探頭DC-10MHz/150A
寬頻帶電流探頭DC-2MHz/500A
※根據組合的不同，可能出現不能同時連接的情況。 ※在存儲記錄儀主機中最多使用4個電流單元8971，并且可以使用的電流傳感器在連接探頭電源單元Z5021的數量的情況下最多8個。 ※將電流傳感器連接到電壓輸入模擬單元系統時沒有限制。
※用于50/60Hz的工頻電源線
True RMS（真有效值）;用于AC泄漏電流/負載電流;10mA量程（10μA分辨率）到負載電流最大200A;濾波器功能;模擬/監視器輸出
香蕉端子用，1.5m
BNC-香蕉頭，用于連接輸入模塊的 BNC 端口
BNC端子用，1.5m
端子板用，1.5m
100～240V AC，12 V DC/ 2.5 A 輸出
4通道, 用于電壓/電流 開/關響應 (響應速度 0.1μ秒 或更高, 小端口型)
4ch;用于電壓/接點信號的ON/OFF檢測;可響應脈沖幅度500ns以上
