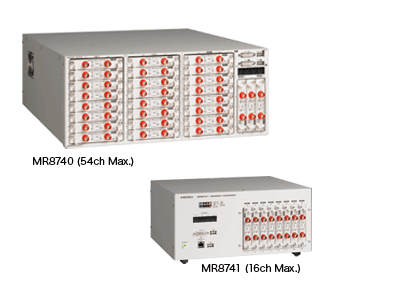

存儲記錄儀MR8740，MR8741

Model：
Brand：
Price：￥
Describe：

marked                                                                                                                                                                高速·絕緣&多通道的測試系統用記錄儀（機架組裝型）    ● 24bit高分辨率的數字電壓表單元MR8990新上市！不需要掃描儀即可實現高速高精度測量。● 適用于多通道的

Consultation hotline:

0755-82895217

Advice Return

Summary
Model selection
Attachment
Download

marked

高速·絕緣&多通道的測試系統用記錄儀（機架組裝型）

● 24bit高分辨率的數字電壓表單元MR8990新上市！不需要掃描儀即可實現高速高精度測量。
● 適用于多通道的測試（MR8740：54ch，MR8741：16ch）
● 絕緣輸入（各輸入通道間、外殼間絕緣：對地大額定電壓AC、DC300V）
● 高速采樣（大20MS/s，54ch型大32ch同時采樣）
● 適合組裝在機架中（高4U·180mm以內，無顯示屏，長方形）
● 通過LAN通訊進行遠程測量（數據傳輸至內存，在遠離測量處的地方進行計算機操作）

基本參數

型號	MR8740	MR8741
通道數	[模塊I：模擬單元16個]模擬32ch+邏輯標準8ch~ [模塊I：模擬單元13個+邏輯單元3個]模擬26ch+邏輯56ch（邏輯標準8ch+邏輯單元48ch） [模塊II：模擬單元11個]模擬22ch+邏輯標準8ch~ [模塊II：模擬單元8個+邏輯單元3個]模擬16ch+邏輯56ch（邏輯標準8ch+邏輯單元48ch） ※ 模塊I和模塊II的2個模塊構成 ※ 模塊I和模塊II通過同步觸發同時開始（內部設置）	[模擬單元8個]模擬16ch+邏輯標準16ch~ [模擬單元5個+邏輯單元3個]模擬10ch+邏輯64ch（邏輯標準16ch+邏輯單元48ch）
通道數	※模擬單元的通道間和主機間絕緣，所有邏輯單元的通道和標準邏輯端口的通道和主機共地
測量量程 (20div滿量程)	5mV~20V/div，12檔量程，分辨率：量程的1/100 (使用8966時) 5mV~50V/div，5檔量程，分辨率：量程的1/50000 (使用MR8990時)
最大輸入電壓	DC 400V（使用8966時，輸入端口間的安全電壓）
對地最大額定電壓	AC，DC300V（輸入和主機間絕緣，輸入通道~外殼間，各輸入通道間的上限電壓）
頻率特性	使用8966時：DC~5MHz (-3dB)
時間軸 (存儲時)	5μs~5min/div，26檔量程，時間軸分辨率100點/div，時間軸放大：×2~×10的3段，縮小：1/2~1/20,000的13段
測量功能	存儲（高速記錄），FFT
存儲容量	16MW/ch（固定），共864MW	16MW/ch（固定），共256MW
外部存儲	U盤（USB2.0）
顯示部分	無（數字DVI端口，各模塊1個，800× 600點）	無（數字DVI端口1個，800× 600點）
外部接口	[LAN] 100BASE-TX(DHCP，適用DNS，FTP服務器，HTTP服務器) [USB]USB2.0系列A插座×2（鼠標操作）
電源	AC100~240 V, 50/60 Hz (250 VA max.)	AC100~240 V, 50/60 Hz (120 VA max.)
體積及重量	426W × 177H × 505D mm, 10.8 kg (僅主機)	350W × 160H × 320D mm, 5.4 kg (僅主機)
附件	使用說明書×1，應用光盤（波形查看Wv/通訊指令表）×1，電源線×1
