存儲記錄儀MR8827-深圳市萬博儀器儀表有限公司-儀器儀表供應商！

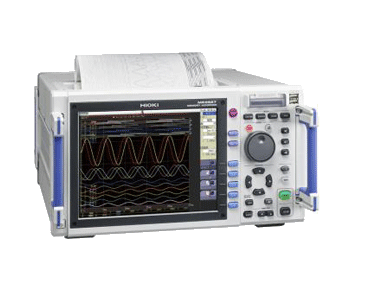

存儲記錄儀MR8827

Model：
Brand：
Price：￥
Describe：

64ch高速&絕緣，模擬32ch+邏輯32ch    ● 模擬32ch+邏輯32ch~模擬28ch+邏輯64ch輸入● 20MS/s所有通道同時采樣● 所有模擬通道絕緣輸入，保證安全測量● 共計512MW的大容量存儲空間● 從高壓到微小電壓，可一次性測量多個系統的電壓    主機需要搭配輸入單元等專用選件。請另外購買輸入線等各種通用選件。

Consultation hotline:

0755-82895217

Advice Return

Summary
Model selection
Attachment
Download

64ch高速&絕緣，模擬32ch+邏輯32ch

● 模擬32ch+邏輯32ch~模擬28ch+邏輯64ch輸入
● 20MS/s所有通道同時采樣
● 所有模擬通道絕緣輸入，保證安全測量
● 共計512MW的大容量存儲空間
● 從高壓到微小電壓，可一次性測量多個系統的電壓

主機需要搭配輸入單元等專用選件。請另外購買輸入線等各種通用選件。

基本參數

輸入單元數	最大16個單元
通道數	[模擬單元16個]模擬32ch+邏輯標準32ch [模擬單元14個+邏輯單元2個]模擬28ch+邏輯64ch（邏輯標準32ch+邏輯單元32ch） ※模擬單元的通道之間和主機之間絕緣，邏輯單元的通道和標準邏輯端口的通道都和主機共地
測量量程（20div滿刻度）	【模擬單元8966】5 mV/div～20 V/div, 12檔量程，分辨率：量程的1/100 (12 bit A/D) 【高分辨率單元8968】5 mV/div～20 V/div, 12檔量程，分辨率：量程的1/1600 (16 bit A/D) 【DVM單元MR8990】100 mV f.s.～1000 V f.s., 5檔量程，分辨率：量程的1/1000,000 (24 bit ΔΣ調制A/D)
最大輸入電壓	DC 400 V (使用8968/8966時), DC 500 V (使用MR8990時)
頻率特性	DC～5 MHz (-3dB,使用 8966時), DC～100 kHz (-3 dB, 使用8968時), 無規定 (使用MR8990時)
時間軸	5 μs～5 min/div, 26檔量程，時間軸分辨率100點/div
測量功能	MEM（高速記錄），REC（實時記錄），X-Y記錄，FFT
其他功能	數據運算、波形處理運算、波形判定（MEM/FFT功能時）
存儲空間	128MW/ch（使用4ch時）~16MW/ch（使用32ch時），共計512MW
外部存儲媒介	U盤、CF卡、內置SSD單元128GB（選件）※保存100MB數據時，月125秒，※100MB數據是使用32ch下16,000div記錄波形
記錄紙	[內置A4打印選件]：216 mm × 30 m，卷式熱敏紙記錄速度：50mm/s
顯示器	10.4英寸SVGA-TFT彩色液晶屏（800 × 600點）
外部接口	LAN (100BASE-TX), USB2.0 系列A ×2接口(用于U盤和鼠標), USB2.0系列B (通訊和海量存儲)
電源	AC100～240 V, 50/60 Hz (220 VA max./使用打印機時350 VA max.)
體積及重量	401W × 233H × 388D mm (含手柄以外的突起物), 12.6 kg (僅主機)
附件	使用說明書×1, 應用光盤(波形查看Wv/通訊指令表) ×1, 電源線×1, 輸入線標簽×1, USB連接線×1, 記錄紙×1 (帶打印單元時),卷紙附件×2 (帶打印單元時)

打印相關

※打印機是生產時進行組裝的所以請訂購時提前要求。

記錄紙 9231 記錄紙 9231 A4 大小 216mm × 30m ， 6卷/盒

打印單元 U8350 出廠指定，組裝型，打印幅度200mm，適用于記錄紙9231

出廠選件B

※因為生產時進行組裝的所以請訂購時提前要求。

SSD單元 U8330 出廠指定，主機內置型128GB

存儲媒介

※CF卡中標配PC讀卡器。※購買CF卡時的注意事項：請務必使用我司選件中的CF卡。若使用我司以外的CF卡，則無法保證進行正常的保存、讀取。

PC卡 9830 帶PC卡套，2GB 詳細內容 >>

PC卡 9729 帶PC卡套，1GB 詳細內容 >>

PC卡 9728 帶PC卡套，512MB 詳細內容 >>

各種輸入單元

※不標配輸入線，請另外購買。※在電流單元8971中使用9709時，最多可以使用7個電流探頭。

高壓單元 U8974 2ch，電壓輸入，DC1000V, AC700V max. 詳細內容 >>

模擬單元 8966 模擬單元 8966 2ch，電壓輸入，DC 5MHz 寬頻帶 詳細內容 >>

溫度單元 8967 2ch，熱電偶的溫度輸入 詳細內容 >>

高分辨率單元 8968 用于瞬間波形的高分辨率測量，2ch，電壓輸入，DC～100kHz 詳細內容 >>

應變單元U8969 2ch，應變測量用轉換線 L9769 (適用于應變單元U8969) 詳細內容 >>

頻率單元 8970 2 ch, 用于頻率, 脈沖測量, 用于 8847 Ver 2.00 或以上版本 詳細內容 >>

電流單元 8971 2 ch, 使用電流傳感器可用來測量電流, 用于 8847 Ver 2.00 或以上版本 詳細內容 >>

DC/RMS單元 8972 2ch，DC 400kHz，或者 RMS 整流 DC/30 ~ 100kHz 詳細內容 >>

邏輯單元 8973 4端口，16 ch 詳細內容 >>

數字電壓計單元 MR8990 2ch，DC電壓高精度，最高分辨率0.1μV，最高采樣速度500次/秒 詳細內容 >>

各種輸出單元

※不標配輸出線，請另外購買。

任意波形發生單元 U8793 2ch，FG功能10mHz～100kHz；任意波形功能D/A更新2MHz；輸出-10V～15V 詳細內容 >>

波形發生單元 MR8790 4ch；DC輸出±10V，正弦波輸出10mHz?20kHz 詳細內容 >>

脈沖發生單元 MR8791 8ch；脈沖輸出0.1Hz?20kHz；圖形輸出 詳細內容 >>

輸出線

※能用于MR8791的連接器請另外咨詢。

連接線L9795-01 SMB端子—鱷魚夾，1.5m

連接線L9795-02 SMB端子—BNC端子，1.5m

輸入線A

※輸入電壓根據連接的輸入單元的電壓而定。

抓狀夾 9790-02 抓狀夾 9790-02 以紅/黑兩端夾住被測物體測量 (9790)

接觸針9790-03 以紅/黑兩端夾住被測物體測量 (9790)

鱷魚夾 L9790-01 鱷魚夾 9790-01 以紅/黑兩端夾住被測物體測量 (L9790)

連接線 L9790 (細長型) CAT II 300 V, 可任意彎曲測試線直徑2.8mm , 線長1.5m 注意: 夾子另售

輸入線B

※輸入電壓根據連接的輸入單元的電壓而定。

連接線 L9197 用于高電壓 (最高到 500V), 線長1.8m

連接線 L9198 用于低電壓 (最高到 300V), 線長1.7m

抓狀夾9243 用于L4930/9197/9322，CAT III 1000V，196mm長

輸入線C

※輸入電壓根據連接的輸入單元的電壓而定。

10:1探頭 9665 10:1探頭 9665 最大額定接地電壓與輸入模塊相同, 最大輸入電壓 1kV 真有效值 (最高到 500kHz), 線長1.5m 詳細內容 >>

100:1探頭 9666 最大額定接地電壓與輸入模塊相同, 最大輸入電壓峰值 5kV 真有效值 (最高到 1MHz), 線長, 1.5m 詳細內容 >>

輸入線D

※對地電壓參考我司產品參數范圍。※另外需要供電電源。

差分探頭 P9000 存儲記錄儀專用（P9000-01）僅限波形（P9000-02）波形/有效值切換;最大AC/DC 1kV輸入;另外需要電源 連接存儲記錄儀的模擬輸入后使用。供電電源需要使用AC適配器，或者USB總線供電等。 詳細內容 >>

AC適配器Z1008 AC100~240V

特注輸入線

用于P9000，關于特注品請另詢。（1）USB總線電源線（2）USB（A）-迷你B連接線（3）3分支連接線

輸入線E

※對地電壓參考我司產品參數范圍。※另外需要供電電源。

差分探頭 9322 最高到 2kV DC 或 1kV AC. 可以與AC適配器 9418-15, 或探頭電源單元 9687 和電源線 9248一同使用. 詳細內容 >>

AC適配器9418-15 標配附件 100~240V AC，另售

輸入線F

※用于香蕉頭端口，輸入電壓根據連接的輸入單元的電壓而定。

連接線L4940 香蕉頭—香蕉頭，1.5m，紅黑各1

延長線L4931 用于香蕉插頭式連接線的延長線，1.5m

鱷魚夾L4935 安裝于香蕉插頭式連接線的前端，CAT IV 600V，CAT III 1000V

測試夾L4936 安裝于香蕉插頭式連接線的前端，CAT III 600V

磁鐵接合器L4937 用于L4930，CAT III 1000V

抓狀夾9243 用于L4930/9197/9322，CAT III 1000V，196mm長

輸入線G

※用于香蕉頭端口，輸入電壓根據連接的輸入單元的電壓而定。

測試線L2200 紅、黑各1根，70cm，插入主機端：香蕉頭端口，前端部分可以針型頭和鱷魚頭替換使用，最大輸入電壓：CAT IV 600V，CATIII 1000V

非接觸電壓測量

AC非接觸電壓探頭SP3000 適用于外徑φ1mm?2.5mm的帶絕緣層電線;頻帶10Hz?100kHz;額定測量電壓5Vrms 14Vp-p 詳細內容 >>

AC電壓探頭SP9001

用于其他輸入

連接線 9165 適用于 9268/9269; BNC- BNC,1.5m長

變換轉換器 9199 BNC-香蕉頭，用于連接輸入模塊的 BNC 端口

連接線 L9217 線兩端都有絕緣BNC 連接器，并連接至輸入模塊上的絕緣BNC連接器。長1.6m

轉換線 9318 轉換電纜 9318 連接 9272至9279 和8940

邏輯測量

※僅能連接小型端口型。※小型端口型的9327、9320-01、9321-01、MR9321-01不需要9323。

邏輯探頭 9327 4通道, 用于電壓/電流開/關響應 (響應速度 0.1μ秒或更高, 小端口型) 詳細內容 >>

轉換電纜 9323 由于端口不同，用于連接 9320/9321 與 8860 系列的記錄儀 * 9327, 9320-01, and 9321-01并不是必須的連接線.

最大200A（高精度）

※使用高精度電流傳感器時領先需要電源CT955x。※能和CT955x連接的僅限12pin（ME15W）端口的（-05型）傳感器。※使用10pin（PL23）端口的傳感器另外需要轉換線CT9900。

最大1000A（高精度）

AC/DC電流傳感器CT6875 頻帶DC~2MHz，額定電流AC/DC 500A 詳細內容 >>

AC/DC電流傳感器CT6876 頻帶DC~1.5MHz，額定電流AC/DC 1000A 詳細內容 >>

傳感器用電源

※使用電流單元8971時不需要。※使用高精度電流傳感器時領先需要電源CT955x。※能和CT955x連接的僅限12pin（ME15W）端口的（-05型）傳感器。※使用10pin（PL23）端口的傳感器另外需要轉換線CT9900。

連接線 L9217 線兩端都有絕緣BNC 連接器，并連接至輸入模塊上的絕緣BNC連接器。長1.6m

傳感器單元CT9555 單獨使用電流傳感器時的供電;1ch，帶波形輸出 詳細內容 >>

傳感器單元CT9556 單獨使用電流傳感器時的供電;1ch，帶波形/RMS輸出 詳細內容 >>

傳感器單元CT9557 單獨使用電流傳感器時的供電;4ch，帶計算功能、波形/RMS輸出 詳細內容 >>

10mA級別～500A（高速）

鉗式電流探頭 3273-50 寬頻帶電流探頭DC-50MHz/30A 詳細內容 >>

鉗式電流探頭 3274 寬頻帶電流探頭DC-10MHz/150A 詳細內容 >>

鉗式電流探頭 3275 寬頻帶電流探頭DC-2MHz/500A 詳細內容 >>

鉗式電流探頭 3276 寬頻帶電流探頭DC-100MHz/30A 詳細內容 >>

電源

使用3270系列電流探頭時需要。

電源3272 用于電流探頭的電源 詳細內容 >>

電源 3269 用于電流探頭的電源 詳細內容 >>

100A～2000A（中速）

使用這類電流傳感器時另外需要CT7290等。

AC/DC電流傳感器 CT7631 帶寬DC～10kHz（-3dB）;額定測試電流AC/DC 100A;輸出電壓1mV/A;可測導體直徑φ 33mm 詳細內容 >>

AC/DC電流傳感器 CT7636 帶寬DC～10kHz（-3dB）;額定測試電流AC/DC 600A;輸出電壓1mV/A;可測導體直徑φ 33mm 詳細內容 >>

AC/DC電流傳感器 CT7642 帶寬DC～10kHz（-3dB）;額定測試電流AC/DC 2000A;輸出電壓0.1mV/A;可測導體直徑φ 55mm 詳細內容 >>

AC/DC自動調零電流傳感器 CT7731 帶寬DC～5kHz（-3dB）;額定測試電流AC/DC 100A;輸出電壓1mV/A;可測導體直徑φ 33mm 詳細內容 >>

AC/DC自動調零電流傳感器 CT7736 帶寬DC～5kHz（-3dB）;額定測試電流AC/DC 600A;輸出電壓1mV/A;可測導體直徑φ 33mm 詳細內容 >>

AC/DC自動調零電流傳感器 CT7742 帶寬DC～5kHz（-3dB）;額定測試電流AC/DC 2000A;輸出電壓0.1mV/A;可測導體直徑φ 55mm 詳細內容 >>

顯示單元 CM7290 CT7000系列電流傳感器組合使用，可實現測量、顯示和輸出;測量DCA, ACA, (DC+AC)A，頻率，搭載分析顯示等功能;向記錄儀等進行輸出的功能：WAVE, RMS, PEAK, Hz;給1個CT7600s/7700s傳感器供電;5號電池/外部電源 詳細內容 >>

500A～5000A

※用于50/60Hz工頻電源線

鉗式探頭 9018-50 ·相位特性良好：振幅頻率特性:40 Hz?3 kHz；位相頻率特性:40 Hz?3 kHz ?測量量程AC10?500A ?輸出電圧AC0.2V/量程?可測導體直徑 φ 46 mm 詳細內容 >>

鉗式探頭 9132-50 連接萬用表、記錄儀，輕松測量大電流 詳細內容 >>

柔性電流鉗 CT9667系列 在狹窄地方也能輕松設置 詳細內容 >>

泄漏電流

※用于50/60Hz工頻電源線

數字鉗型表 3283 True RMS（真有效值）;用于AC泄漏電流/負載電流;10mA量程（10μA分辨率）到負載電流最大200A;濾波器功能;模擬/監視器輸出 詳細內容 >>

變換轉換器 9199 BNC-香蕉頭，用于連接輸入模塊的 BNC 端口

AC 轉換器 9445-02 100～240V AC，12 V DC/ 2.5 A 輸出

輸出線L9094 香蕉端子用，1.5m

輸出線L9095 BNC端子用，1.5m

輸出線L9096 端子板用，1.5m

PC相關

波形處理軟件 9335 數據轉換、打印功能、波形顯示、適用于Windows2000/ XP/Vista(32bit), Windows7(32/64bit)。 注意：支持 8860-50/8860, 8861-50/8861系列 MEM, REC和 REC&MEM 數據記錄，僅使用單軸采樣時 詳細內容 >>

LAN通訊軟件 9333 LAN通訊軟件 9333 應用軟件通過LAN來通訊, 系統兼容性 95/98/Me, Windows NT 4.0/2000/XP 詳細內容 >>

HMR Terminal 用于存儲記錄儀；（Apple公司制造iPad專用）App Store免費下載 詳細內容 >>

LAN電纜 9642 直連以太網線，附帶交叉型轉換器，5m 長
