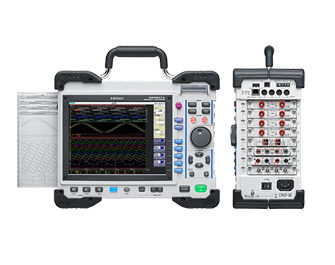

存儲記錄儀 MR8847A

Model：MR8847A
Brand：日置(HIOKI)
Price：￥
Describe：

具備記錄儀+波形發生器功能。記錄儀+波形發生器功能 增加了5個新單元 最大16通道+16個邏輯通道 最大10通道+64個邏輯通道 20MS/s 32MW～256MW (2通道) 內存 12bit/16bit A/D 分辯率 USB, HD, CF卡

Consultation hotline:

0755-82895217

Advice Return

Summary
Model selection
Attachment
Download

概要：

● 全新追加5種單元，對應所有13個單元
● 發生和記錄二合一，再現輸出測量到的問題波形
● 高壓1000V直接輸入測量（1MS/s，16bit分辨率）
● 20MS/s高速采樣，通道間絕緣
● 模擬16ch+邏輯16ch（標配）～模擬10ch＋邏輯64ch
● 利用高速采樣的波形判定功能
● 防油防污的按鍵設計，適用于現場測量
● 一鍵式操作，50mm/s高速打印

基本參數

輸入通道數	[8個模擬單元]:16個模擬通道+16個邏輯通道（標配） [5個模擬單元＋3個邏輯單元]:10個模擬通道+64個邏輯通道 (標配16通道+邏輯單元有48個通道） *模擬模塊、通道間絕緣，對地間絕緣邏輯模塊和整體標準邏輯通道，所有通道共地
測量量程（20格f.s.）	使用8966時：5mV～20V/div, 12檔量程; 分辨率：量程的1/100 使用MR8990時：5 mV～50 V/div, 5檔量程, 分解能 : 量程的1/1 000000 使用U8974時：200 mV～50 V/div, 8檔量程; 分辨率：量程的1/1600
最大輸入電壓	使用8966時：DC 400V，使用MR8990時：DC500V，使用U8974時：DC1000V
頻率特性	使用8966時：DC～5MHz，使用MR8990時： DC專用，使用U8974時：DC～100kHz
存儲功能的時間軸（使用存儲功能時）	5μs～5分鐘／格, 26檔量程，100點/格分辨率，時間軸3檔放大2×～10×，時間軸13檔壓縮 1/2×～1/20,000×
外部控制端子	外部觸發輸入、觸發輸出、外部采樣輸入、外部輸出2 端子(GO，NG)，外部輸入3端子(START，STOP，PRINT)
測量功能	存儲 (高速記錄)，記錄(實時記錄)，X-Y記錄 (X-Y實時記錄），FFT
其他功能	波形判斷（存儲，X-Y記錄或FFT功能時））
內存容量	MR8847-51: 共64MW，32MW/ch (2ch)～4MW/ch (16ch) MR8847-52: 共256MW，128MW/ch (2ch)～16MW/ch (16ch) MR8847-53: 共512MW，256MW/ch (2ch)～32MW/ch (16ch)
保存媒體	CF卡× 1:最大2GB, 硬盤（內存選件, 80GB），U盤（USB2.0）
記錄紙	216mm×30m, 卷裝熱敏紙, 記錄速度: 最大50mm/秒
顯示屏	10.4英寸TFT彩色液晶屏(SVGA,800×600點)
接口	[LAN]:100BASE-TX; 功能: DHCP, DNS, FTP, HTTP [USB]: USB2.0, 插座 A x 1 , 插座 B x 1 (將測試數據輸入PC, 通訊控制)
電源供應	AC 100～240V, 50/60Hz（最大130VA, 使用打印單元時最大220VA） DC 10～28V系（使用DC電源單元9784時）
體積及重量	351mm × 261mm × 140Dmm，7.6kg(僅主機)
附件	使用說明書× 1，測量指南× 1，應用光盤（波形制作軟件SF8000，波形查看軟件Wv/通訊指令表），電源線× 1, 輸入線標簽× 1, USB線x 1, 記錄紙×1，卷紙配件 × 2，鐵氧體磁珠× 1

打印相關

記錄紙 9231 記錄紙 9231 A4 大小 216mm × 30m ， 6卷/盒

工廠選件

※因為生產時進行組裝的所以請訂購時提前要求。

SSD單元U8331 出廠指定，主機內置型，128GB

DC電源單元 9784 出廠標配選件，用戶無法自行安裝，主機背面裝配，DC10 ~ 28V 驅動.

存儲媒介

※CF卡中標配PC讀卡器。 ※購買CF卡時的注意事項：請務必使用我司選件中的CF卡。若使用我司意外的CF卡，則無法保證進行正常的保存、讀取。

PC卡 9728 帶PC卡套，512MB 詳細內容 >>

PC卡 9729 帶PC卡套，1GB 詳細內容 >>

PC卡 9830 帶PC卡套，2GB 詳細內容 >>

各種輸入單元

※不標配輸入線，請另外購買。※在電流單元8971中使用9709時，最多可以使用7個電流探頭。

模擬單元 8966 模擬單元 8966 2ch，電壓輸入，DC 5MHz 寬頻帶 詳細內容 >>

溫度單元 8967 2ch，熱電偶的溫度輸入 詳細內容 >>

高分辨率單元 8968 用于瞬間波形的高分辨率測量，2ch，電壓輸入，DC～100kHz 詳細內容 >>

應變單元U8969 2ch，應變測量用轉換線 L9769 (適用于應變單元U8969) 詳細內容 >>

頻率單元 8970 2 ch, 用于頻率, 脈沖測量, 用于 8847 Ver 2.00 或以上版本 詳細內容 >>

電流單元 8971 2 ch, 使用電流傳感器可用來測量電流, 用于 8847 Ver 2.00 或以上版本 詳細內容 >>

DC/RMS單元 8972 2ch，DC 400kHz，或者 RMS 整流 DC/30 ~ 100kHz 詳細內容 >>

邏輯單元 8973 4端口，16 ch 詳細內容 >>

數字電壓計單元 MR8990 2ch，DC電壓高精度，最高分辨率0.1μV，最高采樣速度500次/秒 詳細內容 >>

高壓單元 U8974 2ch，電壓輸入，DC1000V, AC700V max. 詳細內容 >>

各種輸出單元

※不標配輸出線，請另外購買。

任意波形發生單元 U8793 2ch，FG功能10mHz～100kHz；任意波形功能D/A更新2MHz；輸出-10V～15V 詳細內容 >>

波形發生單元 MR8790 4ch；DC輸出±10V，正弦波輸出10mHz?20kHz 詳細內容 >>

脈沖發生單元 MR8791 8ch；脈沖輸出0.1Hz?20kHz；圖形輸出 詳細內容 >>

輸出線

※能用于MR8791的連接器請另外咨詢。

連接線L9795-01 SMB端子—鱷魚夾，1.5m

連接線L9795-02 SMB端子—BNC端子，1.5m

輸入線A

※輸入電壓根據連接的輸入單元的電壓而定。

連接線 L9790 (細長型) CAT II 300 V, 可任意彎曲測試線直徑2.8mm , 線長1.5m 注意: 夾子另售

鱷魚夾 L9790-01 鱷魚夾 9790-01 以紅/黑兩端夾住被測物體測量 (L9790)

抓狀夾 9790-02 抓狀夾 9790-02 以紅/黑兩端夾住被測物體測量 (9790)

接觸針9790-03 以紅/黑兩端夾住被測物體測量 (9790)

輸入線B

※輸入電壓根據連接的輸入單元的電壓而定。

連接線 L9197 用于高電壓 (最高到 500V), 線長1.8m

連接線 L9198 用于低電壓 (最高到 300V), 線長1.7m

抓狀夾9243 用于L4930/9197/9322，CAT III 1000V，196mm長

輸入線C

※對地電壓根據連接的輸入單元的電壓而定。

10:1探頭 9665 10:1探頭 9665 最大額定接地電壓與輸入模塊相同, 最大輸入電壓 1kV 真有效值 (最高到 500kHz), 線長1.5m 詳細內容 >>

100:1探頭 9666 最大額定接地電壓與輸入模塊相同, 最大輸入電壓峰值 5kV 真有效值 (最高到 1MHz), 線長, 1.5m 詳細內容 >>

輸入線D

※對地電壓參考我司產品參數范圍。※另外需要供電電源。

差分探頭 P9000 存儲記錄儀專用（P9000-01）僅限波形（P9000-02）波形/有效值切換;最大AC/DC 1kV輸入;另外需要電源 連接存儲記錄儀的模擬輸入后使用。供電電源需要使用AC適配器，或者USB總線供電等。 詳細內容 >>

AC適配器Z1008 AC100~240V

特注輸入線

用于P9000，關于特注品請另詢。（1）USB總線電源線（2）USB（A）-迷你B連接線（3）3分支連接線

輸入線E

※對地電壓參考我司產品參數范圍。※另外需要供電電源。

差分探頭 9322 最高到 2kV DC 或 1kV AC. 可以與AC適配器 9418-15, 或探頭電源單元 9687 和電源線 9248一同使用. 詳細內容 >>

AC適配器9418-15 標配附件 100~240V AC，另售

輸入線F

※用于香蕉頭端口，輸入電壓根據連接的輸入單元的電壓而定。

連接線L4940 香蕉頭—香蕉頭，1.5m，紅黑各1

延長線L4931 用于香蕉插頭式連接線的延長線，1.5m

鱷魚夾L4935 安裝于香蕉插頭式連接線的前端，CAT IV 600V，CAT III 1000V

測試夾L4936 安裝于香蕉插頭式連接線的前端，CAT III 600V

磁鐵接合器L4937 用于L4930，CAT III 1000V

抓狀夾9243 用于L4930/9197/9322，CAT III 1000V，196mm長

輸入線G

※用于MR8990※輸入電壓根據連接的輸入單元的電壓而定。

測試線L2200 紅、黑各1根，70cm，插入主機端：香蕉頭端口，前端部分可以針型頭和鱷魚頭替換使用，最大輸入電壓：CAT IV 600V，CATIII 1000V

非接觸電壓測量

AC非接觸電壓探頭套裝SP3000-01 SP3000和SP9001的組合套裝

AC電壓探頭SP9001

用于其他輸入

連接線 L9217 線兩端都有絕緣BNC 連接器，并連接至輸入模塊上的絕緣BNC連接器。長1.6m

連接線 9165 適用于 9268/9269; BNC- BNC,1.5m長

變換轉換器 9199 BNC-香蕉頭，用于連接輸入模塊的 BNC 端口

轉換線 9318 轉換電纜 9318 連接 9272至9279 和8940

邏輯測量

※僅能連接小型端口型。※小型端口型的9327、9320-01、9321-01、MR9321-01不需要9323。

邏輯探頭 9327 4通道, 用于電壓/電流開/關響應 (響應速度 0.1μ秒或更高, 小端口型) 詳細內容 >>

邏輯探頭MR9321-01 絕緣4ch;用于AC/DC電壓的ON/OFF檢測 詳細內容 >>

邏輯探頭9320-01 4ch;用于電壓/接點信號的ON/OFF檢測;可響應脈沖幅度500ns以上 詳細內容 >>

轉換電纜 9323 由于端口不同，用于連接 9320/9321 與 8860 系列的記錄儀 * 9327, 9320-01, and 9321-01并不是必須的連接線.

最大200A（高精度）

※使用高精度電流傳感器時領先需要電源CT955x。※能和CT955x連接的僅限12pin（ME15W）端口的（-05型）傳感器。※使用10pin（PL23）端口的傳感器另外需要轉換線CT9900。

最大1000A（高精度）

AC/DC電流傳感器CT6875 頻帶DC~2MHz，額定電流AC/DC 500A 詳細內容 >>

AC/DC電流傳感器CT6876 頻帶DC~1.5MHz，額定電流AC/DC 1000A 詳細內容 >>

傳感器用電源

※使用電流單元8971時不需要。※使用高精度電流傳感器時領先需要電源CT955x。※能和CT955x連接的僅限12pin（ME15W）端口的（-05型）傳感器。※使用10pin（PL23）端口的傳感器另外需要轉換線CT9900。

連接線 L9217 線兩端都有絕緣BNC 連接器，并連接至輸入模塊上的絕緣BNC連接器。長1.6m

傳感器單元CT9555 單獨使用電流傳感器時的供電;1ch，帶波形輸出 詳細內容 >>

傳感器單元CT9556 單獨使用電流傳感器時的供電;1ch，帶波形/RMS輸出 詳細內容 >>

傳感器單元CT9557 單獨使用電流傳感器時的供電;4ch，帶計算功能、波形/RMS輸出 詳細內容 >>

10mA級別～500A（高速）

鉗式電流探頭 3273-50 寬頻帶電流探頭DC-50MHz/30A 詳細內容 >>

鉗式電流探頭 3274 寬頻帶電流探頭DC-10MHz/150A 詳細內容 >>

鉗式電流探頭 3275 寬頻帶電流探頭DC-2MHz/500A 詳細內容 >>

鉗式電流探頭 3276 寬頻帶電流探頭DC-100MHz/30A 詳細內容 >>

電源

使用3270系列電流探頭時需要。

電源3272 用于電流探頭的電源 詳細內容 >>

電源 3269 用于電流探頭的電源 詳細內容 >>

100A～2000A（中速）

使用這類電流傳感器時另外需要CT7290等。

AC/DC電流傳感器 CT7631 帶寬DC～10kHz（-3dB）;額定測試電流AC/DC 100A;輸出電壓1mV/A;可測導體直徑φ 33mm 詳細內容 >>

AC/DC電流傳感器 CT7636 帶寬DC～10kHz（-3dB）;額定測試電流AC/DC 600A;輸出電壓1mV/A;可測導體直徑φ 33mm 詳細內容 >>

AC/DC電流傳感器 CT7642 帶寬DC～10kHz（-3dB）;額定測試電流AC/DC 2000A;輸出電壓0.1mV/A;可測導體直徑φ 55mm 詳細內容 >>

AC/DC自動調零電流傳感器 CT7731 帶寬DC～5kHz（-3dB）;額定測試電流AC/DC 100A;輸出電壓1mV/A;可測導體直徑φ 33mm 詳細內容 >>

AC/DC自動調零電流傳感器 CT7736 帶寬DC～5kHz（-3dB）;額定測試電流AC/DC 600A;輸出電壓1mV/A;可測導體直徑φ 33mm 詳細內容 >>

AC/DC自動調零電流傳感器 CT7742 帶寬DC～5kHz（-3dB）;額定測試電流AC/DC 2000A;輸出電壓0.1mV/A;可測導體直徑φ 55mm 詳細內容 >>

顯示單元 CM7290 CT7000系列電流傳感器組合使用，可實現測量、顯示和輸出;測量DCA, ACA, (DC+AC)A，頻率，搭載分析顯示等功能;向記錄儀等進行輸出的功能：WAVE, RMS, PEAK, Hz;給1個CT7600s/7700s傳感器供電;5號電池/外部電源 詳細內容 >>

500A～5000A

※用于50/60Hz工頻電源線

鉗式探頭 9018-50 ·相位特性良好：振幅頻率特性:40 Hz?3 kHz；位相頻率特性:40 Hz?3 kHz ?測量量程AC10?500A ?輸出電圧AC0.2V/量程?可測導體直徑 φ 46 mm 詳細內容 >>

鉗式探頭 9132-50 連接萬用表、記錄儀，輕松測量大電流 詳細內容 >>

柔性電流鉗 CT9667系列 在狹窄地方也能輕松設置 詳細內容 >>

泄漏電流

※用于50/60Hz工頻電源線

數字鉗型表 3283 True RMS（真有效值）;用于AC泄漏電流/負載電流;10mA量程（10μA分辨率）到負載電流最大200A;濾波器功能;模擬/監視器輸出 詳細內容 >>

變換轉換器 9199 BNC-香蕉頭，用于連接輸入模塊的 BNC 端口

AC 轉換器 9445-02 100～240V AC，12 V DC/ 2.5 A 輸出

輸出線L9094 香蕉端子用，1.5m

輸出線L9095 BNC端子用，1.5m

輸出線L9096 端子板用，1.5m

PC相關

波形處理軟件 9335 數據轉換、打印功能、波形顯示、適用于Windows2000/ XP/Vista(32bit), Windows7(32/64bit)。 注意：支持 8860-50/8860, 8861-50/8861系列 MEM, REC和 REC&MEM 數據記錄，僅使用單軸采樣時 詳細內容 >>

LAN通訊軟件 9333 LAN通訊軟件 9333 應用軟件通過LAN來通訊, 系統兼容性 95/98/Me, Windows NT 4.0/2000/XP 詳細內容 >>

LAN電纜 9642 直連以太網線，附帶交叉型轉換器，5m 長

HMR Terminal 用于存儲記錄儀；（Apple公司制造iPad專用）App Store免費下載 詳細內容 >>

攜帶箱

攜帶箱 9783 硬箱，適合8847的運輸
