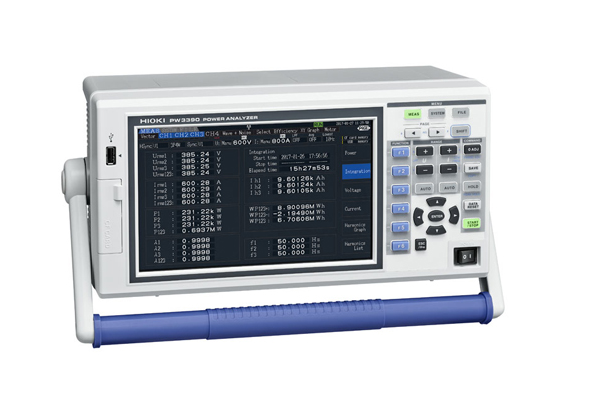

功率分析儀PW3390

Model：
Brand：
Price：￥
Describe：

測量馬達、變頻器的功率轉換效率的功率分析儀    ● 實現高級別的功率基本精度±0.04%rdg.±0.05%f.s.● 200kHz的測量頻帶，高頻也很穩定的振幅和相位精度● 實現機身小型/輕巧化，滿足現場和研究室的高精度測量● 50ms高精度高速運算過渡狀態的功率，同時并行運算諧波分析、瞬態波形、干擾分析和效率損耗等其他所有項目● 多個系統的同時測量中可最多采集8臺同步的數據● 使用鉗形電流傳感器進行簡單的功率測量● 新燃油效率標準WLTP的電流、功率平衡測量    具體型號PW3390-01PW33

Consultation hotline:

0755-82895217

Advice Return

Summary
Model selection
Attachment
Download

測量馬達、變頻器的功率轉換效率的功率分析儀

● 實現高級別的功率基本精度±0.04%rdg.±0.05%f.s.
● 200kHz的測量頻帶，高頻也很穩定的振幅和相位精度
● 實現機身小型/輕巧化，滿足現場和研究室的高精度測量
● 50ms高精度高速運算過渡狀態的功率，同時并行運算諧波分析、瞬態波形、干擾分析和效率損耗等其他所有項目
● 多個系統的同時測量中可多采集8臺同步的數據
● 使用鉗形電流傳感器進行簡單的功率測量
● 新燃油效率標準WLTP的電流、功率平衡測量

具體型號
PW3390-01
PW3390-02（D/A輸出）
PW3390-03（D/A輸出、馬達分析）

※PW3390主機無法單獨測量。請根據測量目的另外購買選件中的電壓線、電流傳感器。
※馬達分析以及D/A輸出在之后是無法追加的，請注意。

基本參數（精度保證時間6個月，1年精度為6個月精度×1.25，調整后精度保證時間6個月）

測量線路	單相2線, 單相3線, 三相3線, 三相4線, 電壓4ch, 電流4ch, 通道之間絕緣
基本測量項目	頻率、電壓有效值、電壓平均值整流有效值換算值、電壓交流成分、電壓單純平均值、電壓基波成分、電壓波峰+、電壓波峰-、電壓總諧波畸變率、電壓紋波率、電壓不平衡率、電流有效值、電流平均值整流有效值換算值、電流交流成分、電流單純平均值、電流基波成分、電流波峰+、電流波峰-、電流總諧波畸變率、電流紋波率、電流不平衡率、有功功率、視在功率、無功功率、功率因數、電壓相位角、電流相位角、功率相位角、正方向電流量、負方向電流量、正負方向電流量總和、正方向電能、負方向電能、正負方向電能和、效率、損耗電流累積、有功功率累積
	PW3390-03：馬達扭矩、轉數、馬達功率、轉差率
諧波測量	測量通道數：4ch，同步頻率范圍：0.5 Hz?5 kHz 分析次數：最大100次
干擾測量	運算通道數：1ch（從CH1?CH4中選擇）最大分析頻率：200 k/ 50 k/ 20 k/ 10 k/ 5 k/ 2 kHz
馬達分析（PW3390-03）	輸入通道數：3ch（CH A, CH B, CH Z）測量項目：電壓、扭矩、轉數、頻率、轉差率、馬達功率
測量量程	電壓: 15?1500 V, 7檔量程電流: 0.1 A?20 kA (根據所用傳感器，量程結構會有變化) 功率 : 1.5000 W?90.00 MW (根據電壓量程/電流量程/測量線路組合來自動決定) 頻率 : 0.5 Hz?5 kHz
基波精度（45Hz~66Hz）	電壓 : ±0.04% rdg. ±0.05% f.s. 電流 : ±0.04% rdg. ±0.05% f.s. (另加電流傳感器的精度) 功率 : ±0.04% rdg. ±0.05% f.s. (另加電流傳感器的精度)
同步頻率范圍	0.5 Hz?5 kHz
頻帶	DC, 0.5 Hz?200 kHz
數據更新率	50 ms (諧波測量/頻率測量 : 45Hz以下時根據頻率而定)
顯示更新率	200 ms (獨立于內部數據更新率，波形、FFT根據畫面而定)
自動保存功能	按各個間隔保存至CF卡( 不能使用U 盤) : OFF, 50 ms?60 min, 15檔切換
接口	USB (通訊/存儲), LAN, CF卡, RS-232C, 同步控制, 外部控制
電源	AC 100?240 V, 50/60 Hz, 140 VA
體積及重量	340 W × 170 H × 156 D mm, 4.6 kg
附件	使用說明書×1, 測量指南×1, 電源線×1 , USB電纜 (0.9m) ×1, 輸入線標簽×2, D-sub用連接器 ×1 (PW3390-02, PW3390-03)
