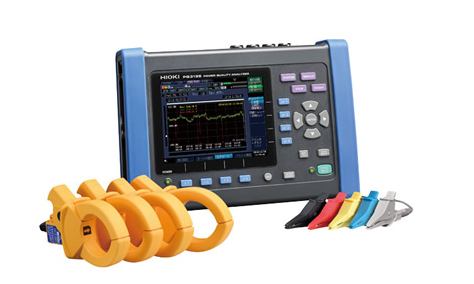

電能質量分析PQ3198

Model：
Brand：
Price：￥
Describe：

更加簡單、準確的排查電源故障    ● 可按照全球標準檢查電能質量問題（IEC61000-4-30 ClassA）● 連續進行高精度的測量（V：標準電壓的±0.1%，A：±0.1% rdg. ±0.1% f.s. W：±0.2% rdg. ±0.1% f.s.）● 還可測量高次諧波成分，電壓測量高達80kHz的寬頻帶● 瞬間過電壓峰值最大6000V，可測量最高700kHz● 最大可測AC 6000A● 使用（ch1，ch2，ch3）和ch4可進行雙系統的功率測量和效率運算● 可以進行變頻器的簡單測量，基本

Consultation hotline:

0755-82895217

Advice Return

Summary
Model selection
Attachment
Download

更加簡單、準確的排查電源故障

● 可按照全球標準檢查電能質量問題（IEC61000-4-30 ClassA）
● 連續進行高精度的測量
（V：標準電壓的±0.1%，A：±0.1% rdg. ±0.1% f.s. W：±0.2% rdg. ±0.1% f.s.）
● 還可測量高次諧波成分，電壓測量高達80kHz的寬頻帶
● 瞬間過電壓峰值大6000V，可測量高700kHz
● 大可測AC 6000A
● 使用（ch1，ch2，ch3）和ch4可進行雙系統的功率測量和效率運算
● 可以進行變頻器的簡單測量，基本頻率40~70Hz載波頻率~20kHz
● 使用附件PQ ONE能夠制作簡單的報告
● 使用GPS選件，可保證多臺儀器間的數據同步

PQ3198：僅主機，電流傳感器另售
PQ3198-92：600A傳感器4個等套裝
PQ3198-94：6000A傳感器4個等套裝

基本參數

測量線數	除了單相2線/單相3線/三相3線/三相4線，另外ch4測量電壓/電流（直流或交流）
電壓量程	ch1~ch3：電壓測量600.00Vrms，瞬間電壓測量峰值6.0000kV ch4：600.00Vrms或DC，瞬間電壓測量峰值6.0000kV
電流量程	AC500.00mA~5.0000kA（測量范圍根據使用的傳感器不同而不同）
功率量程	300.00W~3.0000MW（根據使用的電壓、電流量程自動決定）
基本精度	電壓：標準電壓±0.1% rdg. 電流： ±0.1% rdg. ±0.1% f.s. + 電流傳感器精度有功功率：±0.2% rdg. ±0.1% f.s. +電流傳感器精度
測量功能	1,瞬間過電壓：2MHz采樣率 2,頻率1個波形：從1個波形開始運算 200kHz采樣率 3,電壓1/2有效值：每錯開半個波形的1個波形運算電流1/2有效值：每半個波形的運算 4,電壓上升、電壓下降、瞬間中斷：電壓1/2有效值時檢測 5,沖擊電壓：電壓1/2有效值時檢測 6,電壓波形比較：自動生成并比較判斷區域 7,瞬間閃變值：符合IEC61000-4-15 8,頻率 200ms：從10個波形、12個波形開始運行 40~70Hz 9,頻率10秒間：從10秒間的波形開始運算 40~70Hz 10,電壓波形峰值、電流波形峰值 11,電壓、電流、有功功率、視在功率、無功功率、有功電能、無功電能、功率因數、位移功率因數、電壓不平衡度、電流不平衡度、效率 12,高次諧波（電壓/電流）：2k~80kHz頻帶 13,諧波/相位角（電壓/電流），諧波功率：第0次~第50次 14,諧波電壓電流相位差：第1次~第50次 15,總諧波畸變率（電壓/電流） 16,間諧波（電壓/電流）：第0.5次~第49.5次 17,K因素（倍增率） 18,V10閃變，IEC閃變（短/長）
最長記錄時間	反復功能ON時：1年，最多記錄事件數：9999×366天（1天最多9999件）反復功能OFF時：35天，最多記錄時間數：9999件
接口	SD/SDHC卡， LAN（HTTP服務器功能/FTP共），USB2.0（通訊）
顯示	6.5英寸TFT彩色LCD（640×480點）
電源	AC適配器Z1002（100~240V，額定1.7A，50/60Hz）電池組Z1003（連續使用時間180分鐘，通過連接AC適配器充電，充電時間為5小時30分）
體積和重量	300W× 211H× 68D mm, 2.6 kg（含電池組Z1003）
附件	使用說明書×1，測量指南×1，壓線L1000×1（紅、黃、藍、灰、黑×4，鱷魚夾×8），彩色測試夾，AC適配器Z1002×1，吊帶×1，USB連接線（1m）×1，電池組Z1003×1，SD存儲卡2GB Z4001×1，應用軟件（PQ ONE）×1
