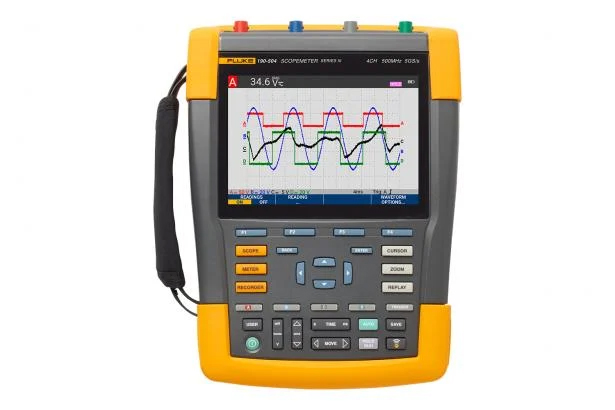

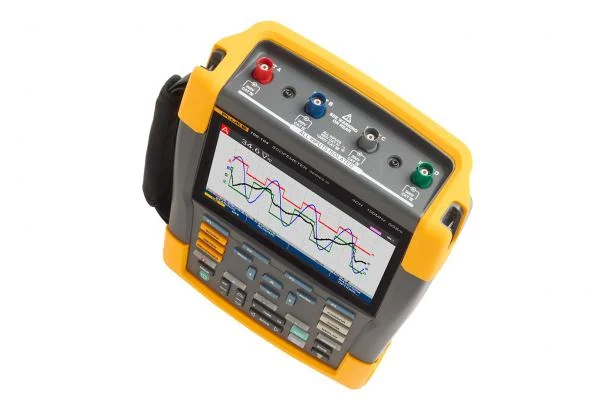

福祿克 Fluke 190 Series III ScopeMeter? Test Tool

Model：Fluke 190
Brand：
Price：￥
Describe：

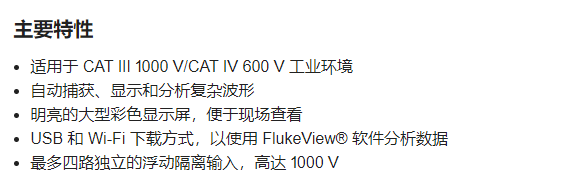

Fluke 190 Series III ScopeMeter? Test Tool 專為在不同的地點使用而設計，可隨時隨地處理任何故障排除工作。

Consultation hotline:

0755-82895217

Advice Return

Summary
Model selection
Attachment
Download

產品規格: Fluke 190 Series III ScopeMeter? Test Tool

示波器模式
	190-062	190-102	190-202	190-502	190-104	190-204	190-504
垂直偏轉
通道數量	2	2	2	2	4	4	4
帶寬	60 MHz	100 MHz	200 MHz	500 MHz	100 MHz	200 MHz	500 MHz
上升時間	5.8 ns	3.5 ns	1.7 ns	0.7 ns	3.5 ns	1.7 ns	0.7 ns
示波器輸入數量	2 個輸入通道以及外部觸發				4 個輸入通道
通道架構	所有輸入彼此之間以及與地面之間完全絕緣。輸入可以任意組合進行激活。
輸入耦合	交流或直流，帶接地電平指示
輸入靈敏度	采用 10:1 探頭時，20 mV - 1000 V/格采用 100:1 探頭時，200 mV - 10 kV/格直流 (1:1) 2 mV - 100 V/格
帶寬限制器	20 MHz 和 10 kHz
極性	正常、反轉、可變
輸入電壓	CAT III 1000 V/CAT IV 600 V 安全等級，更多詳細信息，請參見通用技術指標
垂直分辨率	8 位
精度（4 s - 10 μs/格）	5 mV/格 - 100 V/格，±（1.5% + 6 個計數） 2 mV/格，±（1.5% + 10 個計數）

輸入阻抗	1 MΩ (± 1%) // 15 pF (± 2.25 pF)
水平顯示
最大實時采樣率（同時采樣）	625 Ms/s （每個通道）	1.25 GS/s（每個通道）	2.5 GS/s（每個通道）	5 GS/s（單通道）或 2.5 GS/s（雙通道）	1.25 GS/s（每個通道）	2.5 GS/s (2ch) 1.25 GS/s (4ch)	5 GS/s（單通道）或 2.5 GS/s（雙通道）或 1.25 GS/s（四通道）


記錄長度	每個通道多達 10,000 個樣本
時基范圍	10 ns/div 至 4 s/div	5 ns/div 至 4 s/div	2 ns/div 至 4 s/div	1 ns/div 至 4 s/div	5 ns/div 至 4 s/div	2 ns/div 至 4 s/div	1 ns/div 至 4 s/div

	時基順序為 1-2-4 使用 ScopeRecord? 滾動模式（詳見“記錄器模式”）獲得較慢的“時間/格”設置

最大記錄長度	在示波器模式下，每個通道的采樣數為 10,000 個；在 ScopeRecord? 滾動模式（詳見“記錄器模式”）下，每個通道可記錄 30,000 個點

計時精度	±（0.01% 讀數+ 1 個像素）
短時脈沖波干擾捕獲	8 ns（10 μs/格至 2 min/格）
顯示和采集
顯示屏	133 mm x 90 mm (5.3 in x 3.5 in) 全彩色高亮度 LCD
顯示模式	通道可以任意組合，平均值模式開啟/關閉；重放模式。
可視屏幕寬度	示波器模式下具有 12 個水平格
持續數字模式	關閉、短時、中等、長時、無限和包絡模式
波形數學應用	在 2 個輸入通道（A 和 B、C 和 D）上執行一個 (190-xx2) 或兩個 (190-x04) 數學運算：加、減、乘；X-Y 模式；FFT 分析頻譜
采集模式	正常、平均、自動、單次采樣、ScopeRecord? 滾動、短時脈沖波干擾捕獲、“通過/失敗”自動測試波形比較；重放
觸發和延時
信號源	輸入 A、B 或外部輸入（通過儀表輸入）				輸入 A、B、C 或 D
模式	自動、邊沿、脈沖寬度、N-Cycle、外部 (190-xx2)
Connect-and-View?	先進的自動觸發可識別信號模式，自動設置和連續調整觸發、時基和幅值。自動顯示復雜和動態信號（例如：電機驅動和控制信號）的穩定波形。也可根據個人喜好選擇關閉。
脈沖寬度觸發（通道 A 上）	受時間限制的脈沖寬度可以在 <t、>t、=t、≠ t 時觸發，其中 t 以 0.01 格或 50 ns 的最小步長進行選擇
時間延遲	1 個觸發前全屏視圖，或多達 100 個觸發后延時屏幕（=1,200 格）
雙斜率觸發	上升沿和下降沿類似觸發
N-cycle 觸發	在觸發事件第 N 次出現時觸發；N 的設置范圍為 2 - 99
自動捕獲 100 個屏幕
處于示波器模式時，儀器始終可存儲最后 100 個屏幕 — 無需特定的用戶設置。當發現異常時，可按下“重放”按鈕以反復查看屏幕事件的全部序列。儀器可設置為短時脈沖波干擾觸發或間歇性異常觸發，并且將在“照管”模式下運行，并捕獲 100 個指定的事件。
重放	手動或連續重放。以“實時”動畫形式或在手動控制下顯示捕獲的 100 個屏幕。每個屏幕都有日期和時間戳。
重放存儲	可內部保存兩組屏幕（每組 100 個），以供日后調用和分析。通過 USB 主機端口將額外的屏幕組直接存儲在外部閃存驅動器上。
FFT — 頻譜分析
使用快速傅里葉變換顯示示波器波形的頻率組成
窗函數	自動、海明、漢寧或無
自動窗函數	以數字方式對采集的波形重新取樣，以在 FFT 合量中獲取最佳的頻率分辨率。
垂直標度	線性/對數（單位為伏特或安培）
頻率軸	頻率范圍自動設置為示波器時基范圍的函數
波形比較和通過/失敗測試
波形比較	提供參考波形的存儲和顯示，以與新采集的波形進行視覺比較。參考波形從采集的波形得出，且可在示波器進行修改。
通過/失敗測試	在波形比較模式下，可將示波器設置為僅將匹配（“通過”）或不匹配（“失敗”）的采集波形存儲在重放內存條中，以供進一步分析。
示波器自動測量
V dc、V ac rms、V ac+dc、V（最大峰值）、V（最小峰值）、V（峰間值）、A ac、A dc、A ac+dc、頻率（Hz）、上升時間（使用光標）、下降時間（使用光標）、功率因數 (PF)、瓦特數、VA、無功 VA、相位（2 路輸入（A&B 或 C&D）之間）、脈沖寬度（正/負）、占空比（正/負）、溫度 °C、溫度 °F（不適用于日本）、dBV、dBm（對應 50 Ω 和 600 Ω）、VPWM ac 和 VPWM (ac+dc)（用于測量脈寬調制式電機驅動器和變頻器）、V/Hz 比率；
高級功率和電機驅動功能	V/Hz 比率、功率因數 (PF)、瓦特數、VA、無功 VA、V-PWM (ac) 和 V-PWM (ac+dc)（用于測量脈寬調制式電機驅動器和變頻器）
光標測量
信號源	在任意輸入波形上或數學合成波形上（不包括 X-Y 模式）
雙水平線	光標 1 和光標 2 處的電壓、光標間的電壓
雙垂直線	光標間的時間、光標間的 1/T（單位為 Hz）、標記間的電壓、帶標記的上升時間、帶標記的下降時間；光標間的 Vrms、光標間的瓦特數。
單垂直線	光標位置處的最小-最大電壓和平均電壓，FFT 合量中單個頻率分量的頻率和均方根值
高級功能	mAs（電流隨時間的變化，光標之間）；Vs（電壓隨時間的變化，光標之間）；W*s（能耗，光標之間）
縮放	縮放范圍為從全記錄概覽放大至樣本級別，適合任意記錄長度。

儀表模式
	190-062	190-102	190-202	190-502	190-104	190-204	190-504
儀表輸入	通過 4 mm 香蕉插頭輸入，與示波器輸入和接地完全隔離				通過 BNC 示波器輸入
讀數數量	通過 DMM 萬用表輸入每次讀取一個				最多可同時進行 4 項示波器自動測量
最高分辨率	5000 個計數				± 999 個計數（頻率：9999 個計數）
輸入阻抗	1 MΩ (± 1%) // 14 pF (± 1.5 pF)				1 MΩ (± 1%) // 15 pF (± 2.25 pF)
高級儀表功能	自動/手動量程，相對測量（零基準），TrendPlot? 記錄
	當溫度范圍為 18 °C - 28 °C 時，指定精確度有效。溫度低于 18 °C 或高于 28 °C 時，溫度每變化 1 °C，精度變化指定精度的 10%
電壓
V dc 精度	±（0.5% + 6 個計數）				±（1.5% + 6 個計數）
V ac 真有效值精度
15 Hz 至 60 Hz	±（1% + 10 個計數）				±（1.5% + 10 個計數）
60 Hz 至 1 kHz	±（2.5% + 15 個計數）				—
60 Hz 至 20 kHz	—				±（2.5% + 15 個計數）
V ac+dc 真有效值精度
15 Hz 至 60 Hz	±（1% + 10 個計數）				±（1.5% + 10 個計數）
60 Hz 至 1 kHz	±（2.5% + 15 個計數）				—
60 Hz 至 20 kHz	—				±（2.5% + 15 個計數）
電壓表量程	500 mV、5 V、50 V、500 V、1,100 V
電阻
量程	500 Ω、5 kΩ、50 kΩ、500 kΩ、5 MΩ、30 MΩ				—
精度	±（0.6% + 6 個計數）				—
其他儀表功能
通斷性	< 50 Ω (± 30 Ω) 時，蜂鳴器開啟				—
二極管測試	最高 2.8 V				—
電流 (A)	A dc、A ac、A ac+dc，使用可選電流鉗或分流器比例因子：0.1 mV/A、1 mV/A - 100 V/A 和 400 mV/A
溫度	帶可選附件。比例因子 1mV/°C 或 1mV/°F

記錄儀模式
	190-062	190-102	190-202	190-502	190-104	190-204	190-504
ScopeRecord? 滾動模式
雙輸入或多輸入波形存儲模式，使用深度存儲器
信號源和顯示	輸入 A，輸入 B，雙輸入所有通道同時采樣				任意組合輸入，?多達 4 個通道。所有通道同時采樣

存儲深度	每個通道 30,000 個數據點，分別可保存最小值/最大值信息對
最小值/最大值	為高采樣率下測量的樣本創建最小值/最大值，以確保捕獲并顯示短時脈沖波干擾。
記錄模式	單掃描，連續滾動；觸發時開啟（通過外部輸入）；觸發時停止（通過外部輸入）				單掃描，連續滾動；觸發時開啟（通過任意通道）；觸發時停止（通過任意通道）
觸發時停止	ScopeRecord 模式可通過任何輸入通道（190-XX2 系列上是通過外部輸入）由單個觸發事件或由重復觸發信號的中斷來停止
水平標度	開始時間、當日時間
縮放	縮放范圍為從全記錄概覽放大至樣本級別
內存	可內部保存兩個多路輸入 ScopeRecord 波形，以供日后調用和分析。
ScopeRecord? 滾動模式采樣率和記錄時間范圍
時基范圍	4 ms/格 ~ 2 分鐘/格
記錄時間范圍	4.8 秒 ~ 40 小時
“查看全部”模式下的時間/格	0.4 s/格 ~ 4 h/格
短時脈沖波干擾捕獲	8 ns
采樣率	125 MS/s
分辨率	160 微秒 ~ 4.8 秒
TrendPlot? 記錄
多通道無紙電子記錄儀。以圖形方式繪制、顯示并存儲多達四項自動示波器測量的結果或 DMM 隨時間變化的讀數。
信號源和顯示	任意示波器測量組合（在任意輸入通道上）或 DMM 讀數（雙通道儀器）
存儲深度	每次記錄存儲 19,200 個點（組）。記錄的每個樣本點包括最小值、最大值和平均值，以及日期和時間戳。
量程	正常視圖：5 秒/格 - 30 分鐘/格；在“查看全部”模式下：5 分鐘/格 - 48 小時/格（全部記錄概覽）
記錄時間范圍	長達 22 天，分辨率為 102 秒；4 個讀數長達 5.5 天。
記錄模式	連續記錄，從 5 s/格開始，帶自動時標壓縮
測量速度	每秒 3 次或更多次自動測量
水平標度	開始時間、當日時間
縮放	最多縮小 64 倍（用于顯示全部記錄概覽），最多放大 10 倍（用于最大限度顯示細節）
內存	可內部保存兩個多路輸入 TrendPlot 記錄，以供日后調用和分析。
光標測量 — 所有記錄儀模式
信號源	任意波形顯示模式（示波器、ScopeRecord 或 TrendPlot）下任意波形跡線
雙垂直線	光標可以與光標間隔時間、起始時間或絕對時間一起用于識別記錄中任意數據點的最小值、最大值或平均值。

通用技術指標
	190-062	190-102	190-202	190-502	190-104	190-204	190-504
輸入電壓范圍
額定最大浮動電壓	CAT III 1000 V/CAT IV 600 V（任意觸點與接地電壓電平之間的最大電壓）
VPS410-II 探頭輸入電壓	CAT III 1000 V/CAT IV 600 V（標準 10:1 探頭尖端與參考引線之間的最大電壓）
VPS421 探頭輸入電壓	CAT III 1000V/CAT IV 600V（探頭尖端或參考引線與接地之間的最大電壓，探頭尖端與參考引線之間最大為 2000V）
最大 BNC 輸入電壓	CAT IV 300 V（直接 BNC 輸入的最大電壓）
儀表最大輸入電壓	CAT III 1000 V/CAT IV 600 V （采用安全設計的香蕉式輸入連接器）				—
內存存儲和調用
內存位置（內置）	30 個波形存儲、10 個記錄存儲以及 9 個屏幕拷貝存儲
30 個波形存儲	每個存儲位置最多可包含 2 個或 4 個波形以及相應的設置。
10 個記錄存儲	每個存儲位置可包含：100 屏重放序列、ScopeRecord 滾動模式記錄（2 條或 4 條跡線），或多達 4 項測量的 TrendPlot 記錄
外部數據存儲	在 PC 上使用 FlukeView?-2 軟件存儲，或通過 USB 主機端口直接存儲在外部閃存驅動器（最大 32 GB）上
屏幕拷貝	在 PC 上使用 FlukeView?-2 軟件存儲，或內部存儲（在儀器中），屏幕拷貝可通過 USB 主機端口作為 .BMP 文件復制到外部閃存驅動器上
易失性	在非易失性閃存 ROM 中進行保存，并且所有數據都是安全的，與電池或電源狀態無關。
實時時鐘	為 ScopeRecord、100 屏重放序列和 TrendPlot 記錄提供日期和時間戳信息。
外殼
設計	堅固且防震，帶有一體式防護皮套。標配手腕帶和掛帶。支持防盜鎖孔，以在無人看管時鎖定儀器。
防水和防塵	IP 51 防護等級，符合 IEC60529 標準
振動和沖擊	抗沖擊性達 30 g，抗振性（正弦）達 3 g/0.03 g2/Hz（隨機），符合 MIL-PRF-28800F 2 類標準
顯示屏尺寸	133 mm x 90 mm (5.3 in x 3.5 in) LCD
分辨率	1120 像素 x 765 像素
亮度	用戶可調節，高達 300 cd/m2
機械數據
尺寸	265 mm x 192 mm x 70 mm (10.5 in x 7.6 in x 2.8 in)
重量（含電池）	2.1 kg (4.6 lb)			2.2 kg (4.8 lb)
電源
線路電源	隨附 BC190/830 通用電源適配器/電池充電器，帶可拆卸式 2 線電源線：100 Vac 至 240 Vac，±10%，50-60 Hz
電池電源	充電鋰離子電池（隨附）。電池可通過儀器背面的易開啟電池蓋進行更換
隨附電池類型和容量 [可選電池]	BP290：10.8V， 2500 mAh [BP291 (5000 mAh) 可選]			BP291：10.8V，5000 mAh
電池電量標識	電池配備內置狀態標識，與外置充電器配合使用，位于儀器屏幕上的電池狀態標識旁邊。
電池續航時間（低背光情況下）	使用 BP290（隨附）時，長達 3.5 小時；使用 BP291（可選）時，長達 7 小時			使用 BP291（隨附）時，長達 7 小時
電池充電時間	使用 BP290 時為 2? 小時；使用 BP291 時為 5 小時			使用 BP291 時為 5 小時
電池省電功能	自動“斷電”，可調節斷電時間。自動“顯示屏關閉”，可調節斷電時間。屏幕上的電池電源標識
安全性
合規性	EN61010-1，污染等級 2； IEC 61010-2-030：CAT IV 600 V / CAT III 1000 V

環境要求
工作溫度	電池放電：0 °C 至 40 °C (32 °F 至 104 °F) 電池充電：0 °C 至 40 °C（32 °F 至 104 °F）
存放溫度	-20 °C 至 60 °C （-4 °F 至 140 °F）
濕度	0 °C 至 10 °C (32 °F 至 50 °F)：無冷凝 10 °C 至 30 °C (50 °F 至 86 °F): 95 % (±5 %) 30 °C 至 40 °C (86 °F 至 104 °F): 75 % (±5 %) 40 °C 至 50 °C (104 °F 至 122 °F): 45% (±5%)
最大工作海拔	CAT IV 600 V、CAT III 1000 V：高達 2000 m (6600 英尺) CAT IV 300 V、CAT III 600 V、CAT II 1000 V：高達 4000 m (13000 英尺)
最大存放海拔	12 km (40,000 ft)
電磁兼容性 (EMC)	IEC 61326-1：工業； CISPR 11：第 1 組，A 類；韓國 (KCC)：A 類設備（工業廣播和通信設備）；美國 (FCC)：47 CFR 第 15 部分 C 小節。


接口	帶有兩個 USB 端口。端口與儀器的浮動測量電路完全絕緣。 USB 主機端口直接連接到外部閃存（高達 32 GB），用于存儲波形數據、測量結果、儀表設置及屏幕拷貝。或者，此 USB-A 端口可用于連接 WiFi 適配器以實現無線 PC 連接。提供 Mini-USB-B 端口，允許與 PC 互連，以便使用 FlukeView-2 軟件在 PC 控制下進行遠程控制和數據傳輸。
探頭校準輸出	帶參考觸點的專用探頭校準輸出，與任意測量輸入通道完全絕緣。發生器輸出：1.225 Vpp/500 Hz 方波
保修期	主儀器 3 年，電池和附件 1 年
配套附件
電池充電器/電源適配器	BC190/830
鋰離子電池組	BP290（10.8V，2500 mAh）			BP291（10.8V，5000 mAh）
電壓探頭組。每套包括接地引線、掛鉤夾；VPS410-II-x 還帶有接地彈簧和探頭尖端絕緣套。	2 個 VPS421-x 加固型工業級探頭，100:1，150MHz，具有帶護套的 4mm 香蕉尖端和大鉗口鱷魚夾（一個紅色、一個藍色）		2 個 VPS410-II-x 10:1 電壓探頭，500 MHz（一個紅色、一個藍色）		4 個 VPS421-x 加固型探頭，100:1，150 MHz，（紅色、藍色、灰色、綠色）	4 個 VPS410-II-x 10:1 電壓探頭，500 MHz（一個紅色、一個灰色、一個藍色、一個綠色）
測試引線	TL175（一根紅色、一根黑色），帶測試針腳				—
其他	鋰離子電池（BP290 或 BP291，參見上文）；電池充電器 (BC190)，帶通用電源線套件；掛帶；手腕帶（用戶可選擇左手或右手使用）；關于用戶手冊和 FlukeView?-2 演示版軟件包（有限功能）的下載信息；以及用于 PC 連接的 USB 接口電纜。饋通式電纜端接器，50 Ω（每個通道一個，僅限 190-50x）。
可選配置	每種型號均可“盒裝”提供（如上所述），或選裝 SCC293 套件。SCC293 包括：CXT293 加固型防護便攜包、完整版 FlukeView PC 軟件（含激活碼），以及 WiFi 適配器（用于使用 FlukeView-2 軟件實現無線 PC 連接）。
可選配件	SCC293、VPS101 - 1:1 電壓探頭；VPS510-x - 寬帶緊湊型探頭；i400s 電流鉗；HH290 掛鉤；CXT293 防護便攜包；TRM50-BNC 饋通式電纜端接器，50 Ω，安全設計；EBC290 電池充電座
